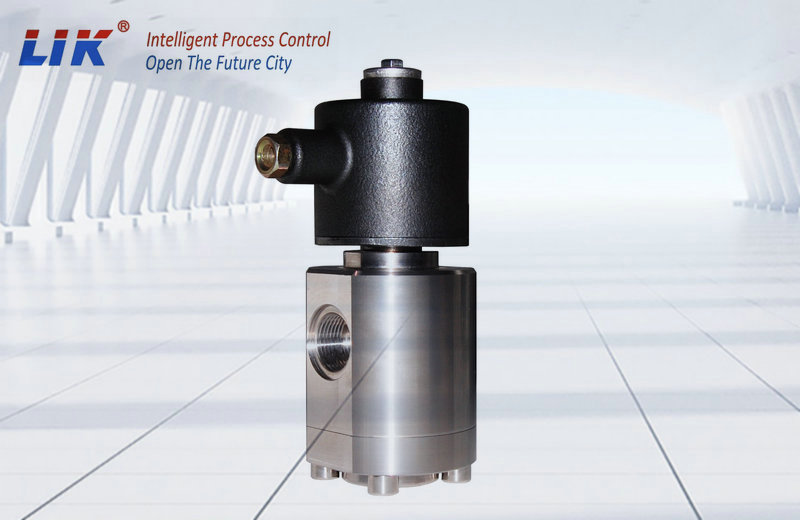

进口超高压电磁阀
产品概述
性能特点:专利技术、活塞结构、设计独特、动作灵活、密封严实、寿命超长、外观精美
产品详情

进口超高压电磁阀:阀体、阀芯均为特殊耐高压、耐磨不锈钢材质制作,适用于2.5MPa6.3MPa10MPa15MPa30MPa40MPa~300MPa等的电磁阀,特制线圈,具有防水、防爆特性,额定电压 DC12~127VAC36~380V,其他电压可定制,其性能稳定,可靠性极高。


进口超高压电磁阀产品备注:


1
、流体中若含有杂质,电磁阀进端必须安装过滤阀(30——80/寸),且无凝固及结晶现象。
2
、电磁阀安装方位无限制。(S-水平安装、C-垂直安装)
3
、以上参数根据工况要求进行选择



进口超高压电磁阀性能特点


世界首、超高压力;活塞结构、性能稳定;密封性好、开关迅速;专制线圈、不易烧毁;最高压力可做到300MPa。通用性广、灵敏性高、严密性强、寿命性长。



进口超高压电磁阀主要技术参数


工作环境温度

-10-+50 -40-+80

线圈工作温度

<+50℃、<+85

控制方式

常闭、常开、自保持

流通流体压力

80~3000Mpa

阀体材质

不锈钢304316

适用介质

气、水、油、蒸汽、燃气、腐蚀性流体

介质温度

-200~+650℃。

介质粘度

小于50CSt (大于50时需定制)

防护性能

防水、防尘、防爆(Exd IICT5)、防腐

阀芯材质

均为不锈钢

电源电压

AC24VAC36AC110VAC127VAC220VAC380V

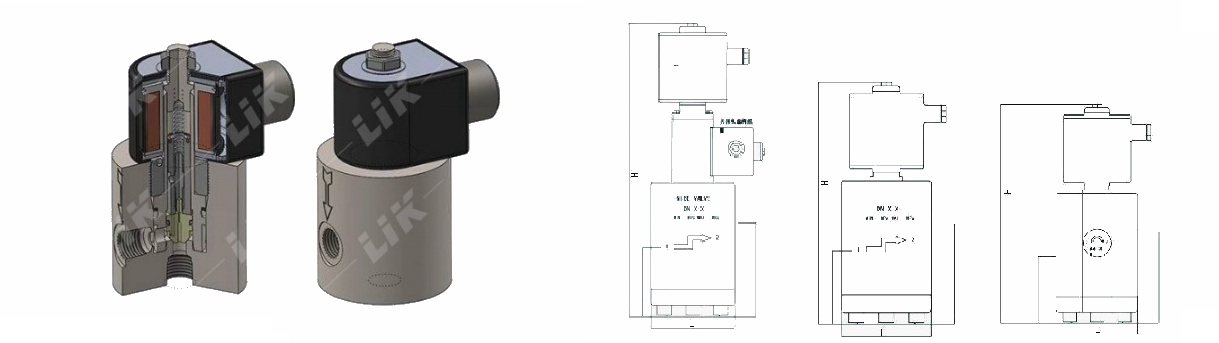

   进口超高压电磁阀规格参数及安装尺寸    进口高压电磁阀安装说明书



规格型号

公称通径

   螺纹连接

G螺纹

L

H(普通)

H(防爆)

DN1

1

G1\8

44

115

140

DN2

2

G1\8 G1\4

44

115

140

DN3

3

G1\4

44

173

198

DN5

5

G1\4

57

173

198

DN6

6

G1\4

57

173

198

DN7

7

G1\4

57

173

198

DN8

8

G1\4

57

173

198

DN10

10

G3\8

57

173

198

DN15

15

G1\2

73

186

193

DN20

20

G3\4

80

198

223

DN25

25

G1

90

227

249

DN32

32

G11\4

106

285

285

DN40

40

G11\2

“123

315

315

DN50

50

G2

154

352

352

DN80

80

G3

187

490

490

DN100

100

G4

199

530

530


进口电磁阀工作原理图解:


电磁阀是由电磁线圈通电产生电磁力来吸合电磁铁的移动活塞控制的开、关流体控制元件,是自动化设备管路的执行器,下面展示介绍直动活塞式电磁阀工作原理图解、先导活塞式电磁阀工作原理图解,带手动复位电磁阀工作原理图解和自保持式电磁阀及燃气紧急切断电磁阀工作原理介绍。


                                                                进口直动式电磁阀工作原理图解:




进口直动式电磁阀阀工作原理

直动活塞式电磁阀原理:通电时,电磁线圈产生电磁力,直接吸合阀芯,阀芯提起。断电时,电磁力消失,阀芯靠弹簧复位。



                                                               进口直动式电磁阀工作原理图解



进口直动式电磁阀工作原理图解

常开:当电磁阀线圈通电时,电磁铁芯吸合,卸压孔关闭,电磁阀主活塞由介质压力推动,关闭主阀口,介质截止。

   当电磁阀线圈断电时,电磁阀主阀口打开,介质流通。

常闭:当电磁阀线圈通电时,电磁铁芯吸合,卸压孔打开,电磁阀主活塞由介质压力推动,打开主阀口,介质流通。

   当电磁阀线圈断电时,电磁阀主阀口关闭,介质截止。
