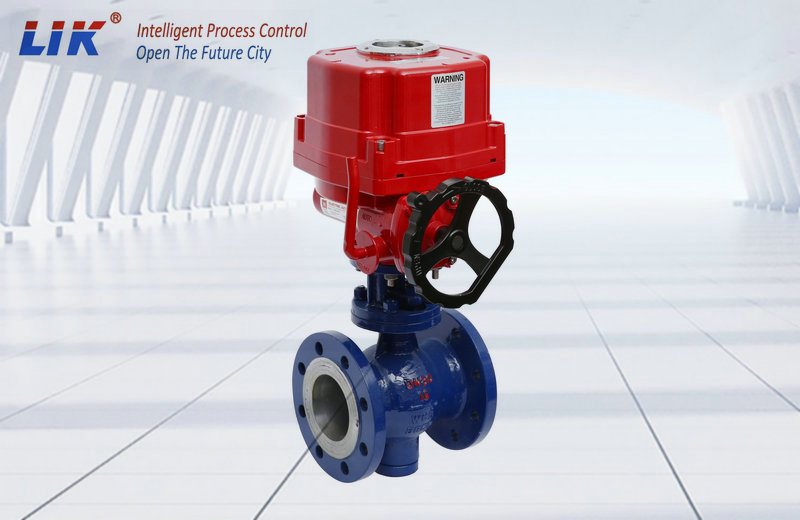

进口电动 V 型球阀是一款90° 角行程回转式自控阀门，由 V 型球阀阀体与原装 LIK-AE 系列电动执行机构集成而成，融合德国精密制造工艺与流体控制技术。阀芯开设特殊 V 型切口，兼具流量精准调节与介质切断双重功能，区别于普通球阀，依靠 V 型结构形成剪切面，可有效应对含纤维、固体颗粒、高粘度、易结垢等复杂介质
产品特点Product Features
1、精确调节：V 型切口提供等百分比流量特性，可调比250:1～300:1，小开度控制灵敏。
2、强剪切自洁：球芯与阀座无间隙回转，切断纤维 / 颗粒，防堵防卡，适配高粘度 / 含固介质。
3、密封可靠：软密封（PTFE/RPTFE）零泄漏；硬密封（金属 / 硬质合金）泄漏等级达ANSI VI 级。
4、扭矩小、寿命长：低摩擦设计，电动执行器负载轻，开关次数≥10,000 次。
5、防爆智能可选：防爆型（Ex d IIB T4）、智能型（带 HART/Modbus 通讯）适配危险区域。
技术参数technical parameters
|
体形式 |
直通铸造球型阀 |
|
公称通径 |
DN25～400mm |
|
公称压力 |
PN1.6、2.5、4.0、6.4 MPa |
|
连接形式 |
对夹式、法兰式 |
|
阀盖形式 |
整体式 (适用温度-45～+400℃) |
|
压盖型式 |
螺栓压紧式 |
|
密封填料 |
V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料 |

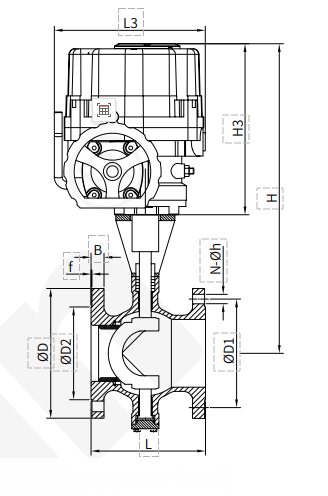

外形尺寸Overall Dimension
|
DN |
L |
H1 |
H2 |
D |
D1 |
D2 |
T |
f |
N-D |
|
25 |
102 |
148 |
135/270 |
115 |
85 |
38 |
16 |
2 |
4-14 |
|
32 |
102 |
153 |
135/270 |
140 |
100 |
45 |
18 |
2 |
4-18 |
|
40 |
114 |
155 |
140/270 |
150 |
110 |
50 |
18 |
2 |
4-18 |
|
50 |
124 |
165 |
140/270 |
165 |
125 |
62 |
20 |
2 |
4-18 |
|
65 |
145 |
180 |
140/275 |
185 |
145 |
73 |
20 |
2 |
8-18 |
|
80 |
165 |
193 |
170/315 |
200 |
160 |
90 |
20 |
2 |
8-18 |
|
100 |
194 |
205 |
170/315 |
220 |
180 |
115 |
22 |
2 |
8-18 |
|
125 |
194 |
225 |
170/315 |
250 |
210 |
134 |
22 |
2 |
8-18 |
|
150 |
229 |
264 |
170/360 |
285 |
240 |
164 |
24 |
2 |
8-22 |
|
200 |
243 |
295 |
520 |
340 |
295 |
206 |
24 |
2 |
12-22 |
|
250 |
297 |
335 |
520 |
405 |
355 |
260 |
26 |
2 |
12-26 |
|
300 |
338 |
380 |
520 |
460 |
410 |
316 |
28 |
2 |
12-26 |
