进口气动V型球阀，是有气动执行器和V型球阀阀体组成，V型阀采用金属硬密封结构，V型阀芯及金属阀座在回转过程中，球芯的V型缺口与阀座做比例流量调节，并且密封面紧密配合，V型口具有强大切断介质、杂质的功能，避免阀门卡死现象发生，并具有自洁功能。
产品特点Product Features
1.流体切断和流通。
2.密封性可靠，流通性能好，流阻小，装卸方便。
3.采用直连方式，具有连线简单，结构紧凑，动作稳定。
适用场景:
特别适用于介质是粘稠、含颗粒、纤维性质的场合，目前该气动V型球阀广泛用于石油、化工、冶金、轻工、造纸、电站、制冷等工作领域。
技术参数technical parameters
|
公称压力 |
PN1.6、2.5、4.0、6.4MPa |
|
|
强度试验 |
2.4～9.6MPa |
|
|
密封试验 |
1.76～7.0MPa |
|
|
流量特性 |
近似等百分比 |
|
|
阀板转角（度） |
0°～至90°（可调） |
|
|
允许泄漏量等级 |
软密封：零泄露 |
软密封：VI微气泡级，金属密封：≤额定CV×0.065% |
执行器技术参数Technical parameters of actuator
|
执行器型号 |
GT、SR、ST、AT、AW系列单双作用气动执行器 |
|
供气压力 |
0.4～0.7MPa |
|
气源接口 |
G1/4"、G1/8"、G3/8"、G1/2" |
|
环境温度 |
-30～+70℃ |
|
作用形式 |
单作用执行机构：气关式(B)--失气时阀位开(FO)；气开式(K)--失气时阀位关(FC) |
|
可配附件 |
定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等 |

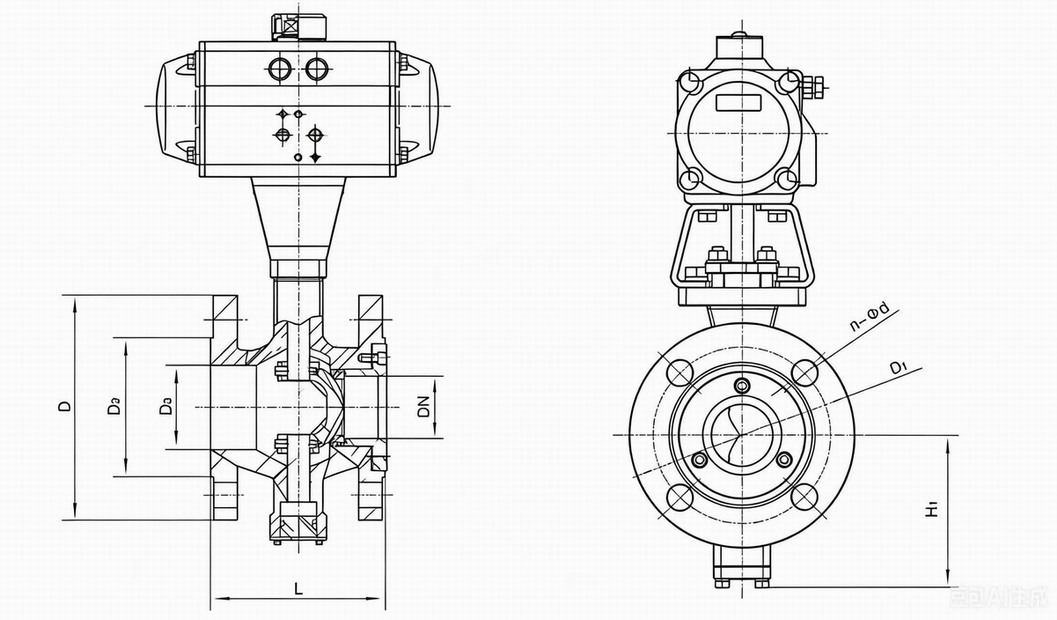

外形尺寸Overall Dimension
|
DN |
L |
H1 |
D |
D1 |
D2 |
D3 |
|
25 |
102 |
87 |
115 |
85 |
65 |
38 |
|
32 |
105 |
87 |
140 |
100 |
76 |
42 |
|
40 |
114 |
87 |
150 |
110 |
84 |
50 |
|
50 |
124 |
97 |
165 |
125 |
99 |
60 |
|
65 |
145 |
112 |
185 |
145 |
118 |
75 |
|
80 |
165 |
112 |
200 |
160 |
132 |
94 |
|
100 |
194 |
122 |
220 |
180 |
156 |
110 |
|
125 |
213 |
142 |
250 |
210 |
184 |
135 |
|
150 |
229 |
165 |
285 |
240 |
211 |
165 |
|
200 |
243 |
195 |
340 |
295 |
266 |
210 |
|
250 |
297 |
237 |
405 |
355 |
319 |
260 |
|
300 |
334 |
287 |
460 |
410 |
370 |
310 |
