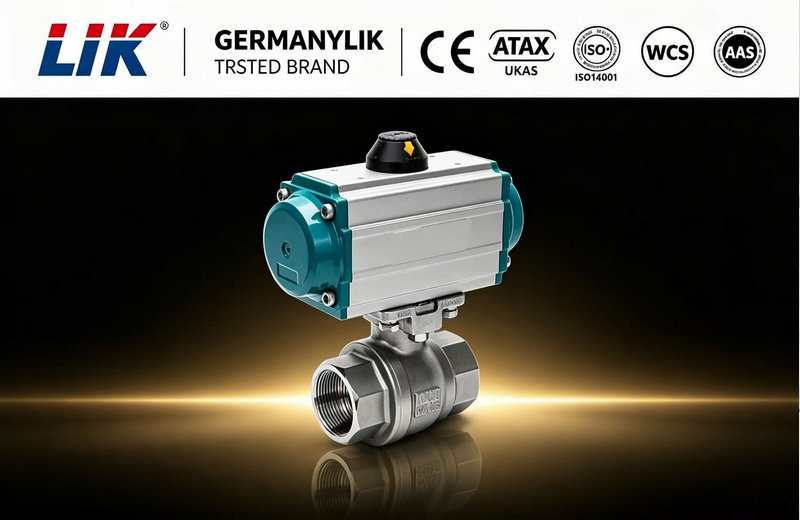

进口气动二片式球阀阀体铸造采用德国的先进工艺，结构合理、造型美观。阀座采用弹性密封结构，密封可靠，启闭轻松。气动二片式球阀阀杆采用有倒密封的下装式结构，阀腔异常升压时，阀杆不会被冲击。可设置90°开关定位机构，根据需要加锁以防止误操作。气动二片式球阀及气动焊接球阀适用于PN1.0~4.0MPa,工作温度-29~180℃(密封圈为增强聚四氟乙烯)或-29~300℃(密封圈为对位聚苯)的各种管路上，用于截断或接通管路中的介质，选用不同的材质。气动二片式球阀可分别适用于水、蒸汽、油品、硝酸、醋酸、氨盐水、中和水等多种介质。
产品特点Product Features
1、二片式分体结构：阀体由左右两段主体法兰螺纹紧固拼接，拆装简单，无需整体拆除管道即可更换球芯、阀座密封件，后期维保成本低。
2、全通径流通设计：内腔流道与管道内径一致，无节流凸起，介质流通阻力极小，不会产生淤积、涡流，适合含轻微颗粒、粘稠介质输送。
3、高承压壳体：进口锻造阀体，无砂眼气孔，壳体耐压强度高，常规工况可达 PN16/PN25/PN40 高压规格，耐高温阀体可适配 350℃高温蒸汽、导热油。
4、双重防外漏设计：阀杆填料采用多层柔性石墨 + PTFE 复合填料，配备防飞出阀杆结构，介质不会沿阀杆向外渗漏，防爆、无泄漏
工作原理working principle
1、全开流程：压缩空气通入执行器一腔，推动双活塞带动齿轮旋转 90°，阀杆同步驱动球体通孔与管道直通，介质无阻碍流通；
2、全关流程：气源换向，活塞反向旋转 90°，球体实心面封堵管路，介质切断；
3、弹簧复位型：正常气压维持阀门状态，气源中断时内置弹簧自动将阀门切至全开 / 全关安全位；
4、调节型（配定位器）：控制系统输出 4–20mA 电流信号，定位器匹配进气量精准控制球体 0–90° 任意开度，实现流量调节。
技术参数technical parameters
|
公称压力(MPa) |
PN1.6、2.5、4.0、6.4 MPa |
|
阀体形式 |
二片是精铸阀体 |
|
连接形式 |
螺纹式、焊接式 |
|
阀芯形式 |
"O"型球形阀芯 |
|
密封填料 |
PTFE、柔性石墨 |
|
流量特性 |
近似快开型 |
|
动作范围 |
0~90° |
|
基本误差 |
带定位器:小于全行程的±2% |
|
死区 |
带定位器:小于全行程的2% |
|
可调范围 |
250:1 |
|
配置执行机构 |
GT、AT、AR、AW系列单双作用气动执行器 |
|
控制方式 |
开关两位控制、4-20mA模拟量控制 |
执行器参数Actuator parameters
|
执行器型号 |
AT、ST、AW系列单双作用气动执行器 |
|
供气压力 |
0.4～0.7MPa |
|
气源接口 |
G1/4"、G1/8"、G3/8"、G1/2" |
|
环境温度 |
-30～+70℃ |
|
作用形式 |
单作用执行机构：气关式(B)--失气时阀位开(FO)；气开式(K)--失气时阀位关(FC) |
|
可配附件 |
定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等 |

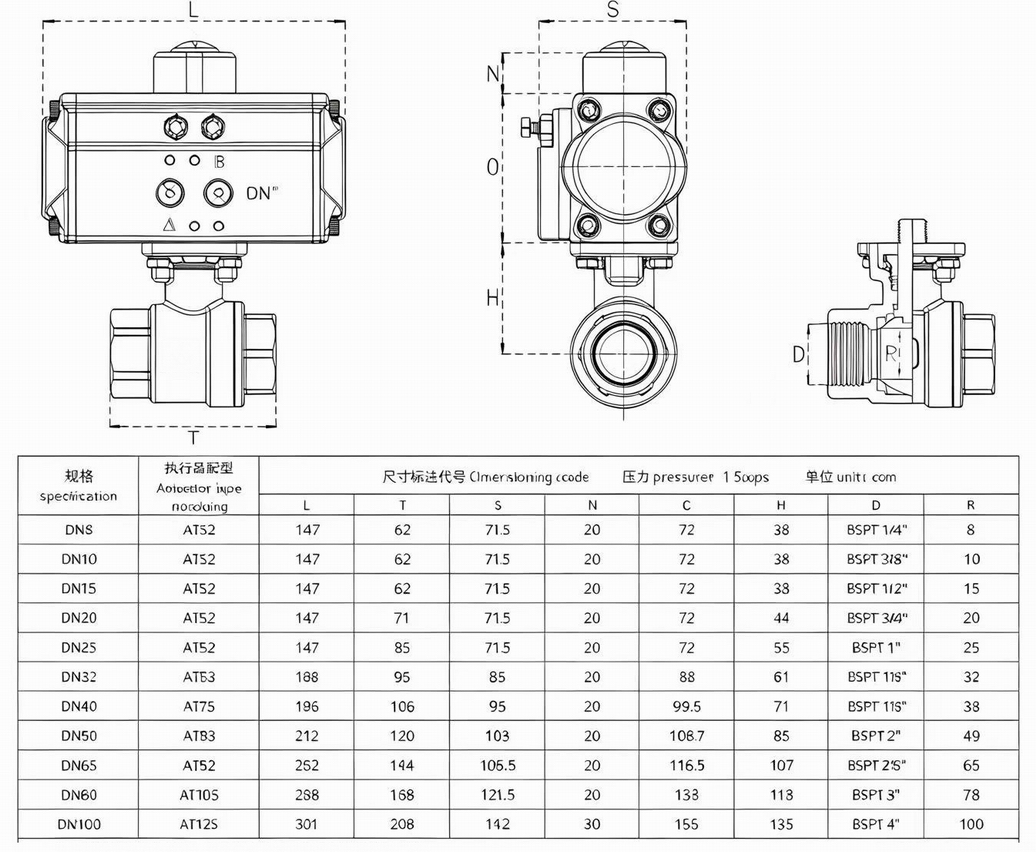

外形尺寸Overall Dimension

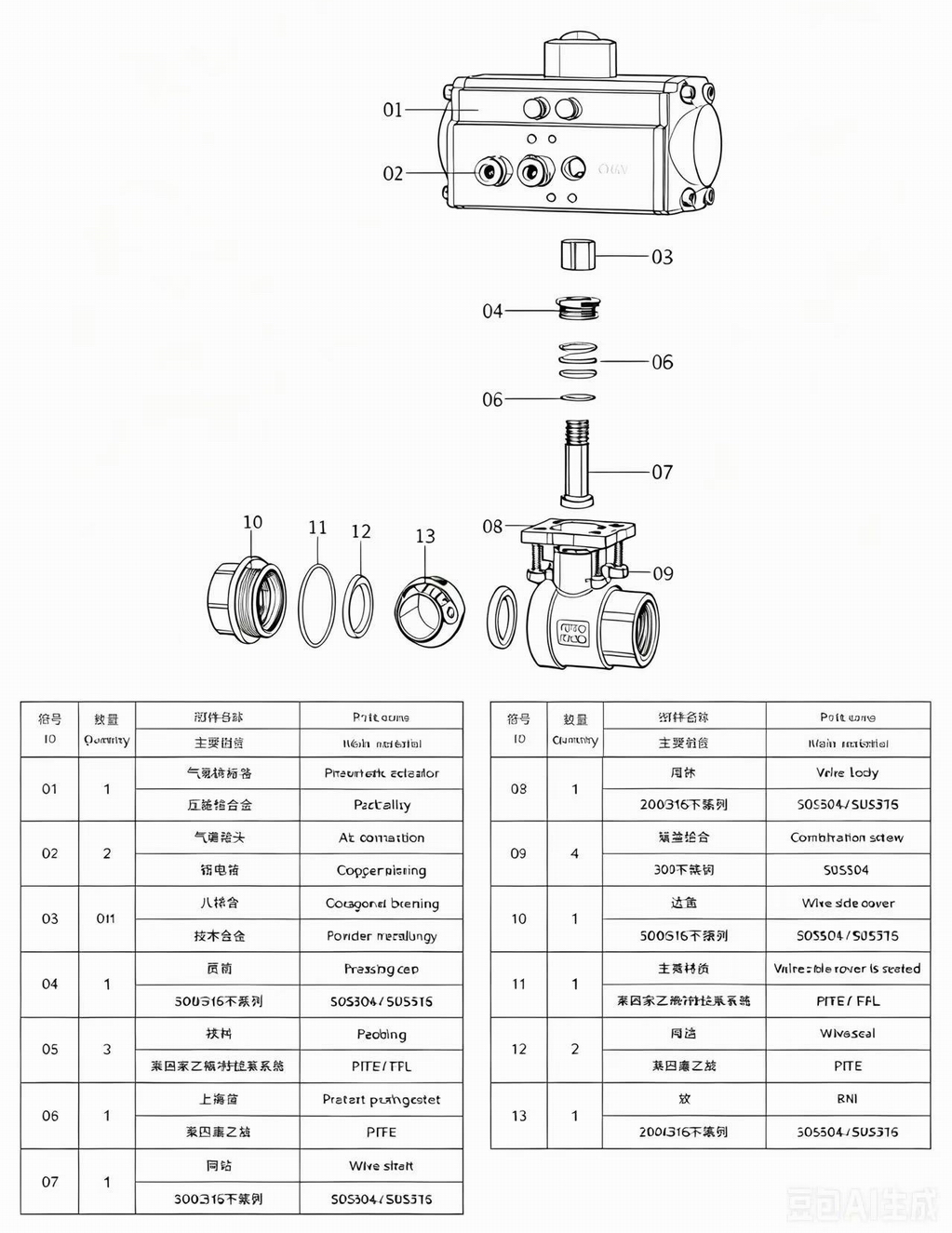

主要部件材料Main component materials
