进口气动蝶阀
产品概述

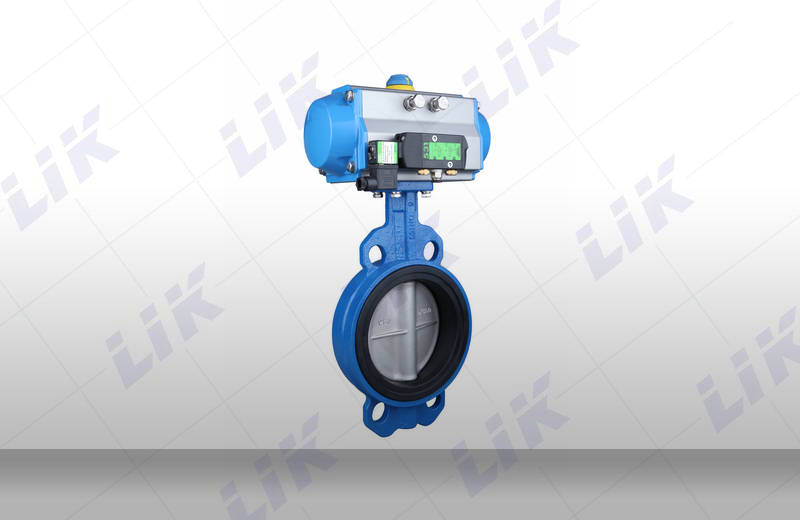

德国莱克 LIK 进口气动蝶阀是由原装德国气动执行器与莱克自研精密蝶阀阀体组装而成的 90° 旋转式自动阀门，以洁净压缩空气为动力源，通过气动执行器驱动阀杆带动蝶板旋转 0°~90°，实现流体介质的全开通流、全关截断、精准流量调节三大功能，是工业自动化管路系统中不可或缺的核心控制设备。
该产品按密封形式分为软密封（中线 / 双偏心）与硬密封（三偏心）两大系列；按连接方式分为对夹式、法兰式、凸耳式三类；按控制方式分为开关型（两位控制）、调节型（4-20mA 信号控制）、防爆型（Exd II CT6）三种，可全面适配 DN25~DN2000 全口径、PN0.6~PN100 全压力等级、-196℃~650℃全温度区间的各类工况，介质适配水、蒸汽、油品、酸碱溶液、腐蚀性气体、含颗粒流体、食品级洁净介质等，是目前全球工况适配最广、密封性能最优、使用寿命最长的进口气动蝶阀之一
该产品按密封形式分为软密封（中线 / 双偏心）与硬密封（三偏心）两大系列；按连接方式分为对夹式、法兰式、凸耳式三类；按控制方式分为开关型（两位控制）、调节型（4-20mA 信号控制）、防爆型（Exd II CT6）三种，可全面适配 DN25~DN2000 全口径、PN0.6~PN100 全压力等级、-196℃~650℃全温度区间的各类工况，介质适配水、蒸汽、油品、酸碱溶液、腐蚀性气体、含颗粒流体、食品级洁净介质等，是目前全球工况适配最广、密封性能最优、使用寿命最长的进口气动蝶阀之一
产品详情
进口气动蝶阀（以德国莱克 LIK 为例）是90° 回转式自动化流体控制阀门，由气动执行器与高品质蝶阀阀体集成，通过压缩空气驱动蝶板旋转，实现介质开关切断、比例调节、安全复位。核心分为中线软密封、双偏心、三偏心金属硬密封三大结构，适配压力0.1–4.0MPa、温度 **-40℃–550℃**，广泛用于水、蒸汽、油品、酸碱盐、烟气等介质，是工业自动化管道的主流自控阀门
产品特点Product features
✅ 流阻小，流通能力大：全开时流阻近似直管，Cv 值高，适合大口径、大流量工况。
✅ 快速开关，响应灵敏：90° 回转仅需 0.2-1 秒，支持高频启闭（可达 1000 次 / 天）。
✅ 防 爆安全，本质安全：压缩空气驱动，无电火花，适配易燃易爆介质（燃气、油气、粉尘环境）。
✅ 密封可靠，寿命长：软密封（EPDM/PTFE）达 VI 级零泄漏；硬密封（金属对金属）耐高温高压，循环寿命≥10 万次。
✅ 双向密封，安装灵活：可双向承压，对夹 / 法兰 / 凸耳多种连接，适配复杂管廊。
自动化适配强：配电磁阀、定位器、限位开关，实现 4-20mA 调节、远程控制与故障安全（失气开 / 关）。
结构设计特点Structural design features
超薄对夹式：DN50–DN300，重量轻、空间小。
法兰式：DN50–DN2000，加厚阀体、高压密封可靠。
流线型流道：无死角、低阻，减少介质淤积与磨损。

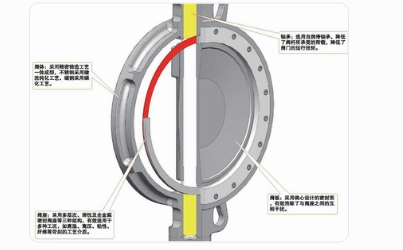

2. 密封结构（核心）
中线软密封：蝶板与阀杆同心，弹性密封座均匀贴合，低压零泄漏。

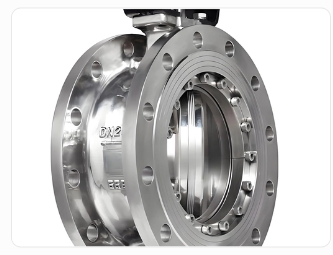

三偏心硬密封：蝶板 / 阀杆 / 密封面三维偏心，启闭无摩擦自锁，高温高压下动态补偿，杜绝泄漏。

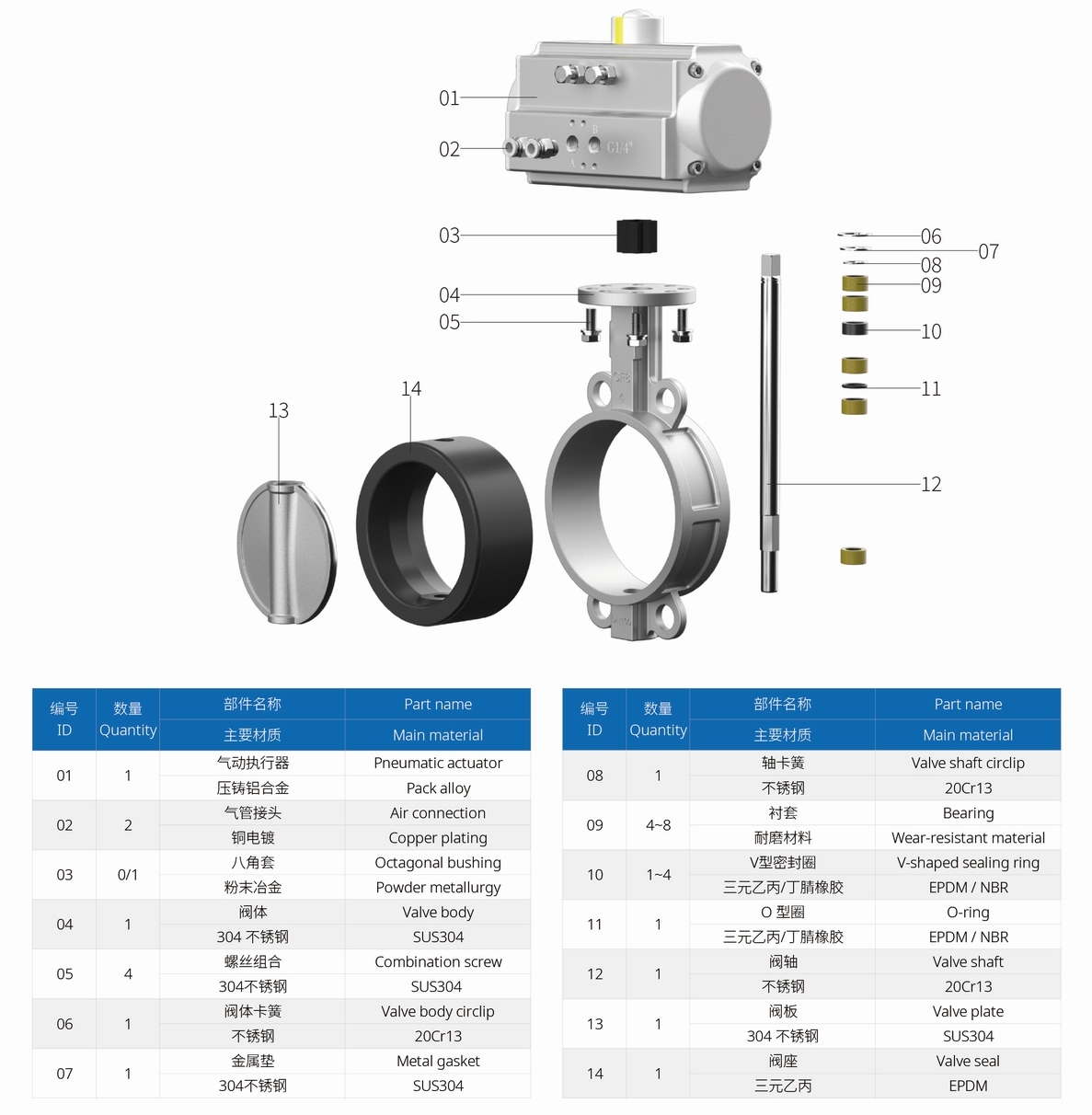

3. 内件设计
蝶板：流线型圆盘，表面硬化 / 防腐涂层，耐冲刷、抗变形。
阀杆：双轴承支撑，316L/17-4PH，转动灵活、防外漏。
执行器：铝合金缸体硬质阳极氧化，齿轮齿条力矩均匀，自润滑轴承免维护。
外形尺寸Overall Dimension
安装方法Installation method
✅位置：可水平 / 垂直安装（垂直时出口向下）；避免倒置。
✅前置过滤：入口必装60–100 目过滤器，防杂质卡涩圆盘。
✅排污管：出口接排污管，避免背压过高（≤50% 进口压力）；长排污管需通大气。
✅保温：低温环境需保温，防止阀上腔过快冷凝导致频繁启闭。
✅维护空间：预留拆卸空间，便于检查 / 更换圆盘。
✅严禁并联：多疏水阀应独立安装，避免相互干扰。
厂家直供Factory direct supply
✅ 规格齐全：常规口径现货库存，特殊材质 / 压力等级可定制，快速交货。
✅ 价格优势：厂家直供无中间商，批量采购可享阶梯优惠，性价比高。
✅ 售后保障：提供 18 个月质保期，专业技术团队全程指导安装调试，24 小时响应售后问题
