进口气动截止阀采用双作用气缸，利用上腔进气或者下腔进气来远距离控制阀门，操作方便、灵活。结构简单、制造和维护方便；工作行程小，启闭时间短；关闭体与阀座密封面采用锥面密封，关闭力小，耐冲刷，密封可靠。阀座可为更换式阀座，可任意组合与关闭件密封面材料的配对，以满足工况要求，延长使用寿命。
产品特点Product Features
1、选材考究，符合德国、外相关标准，结构合理，造型美观。
2、阀瓣、阀座密封面采用铁基合金堆焊或司太立（Stellite）钴基硬质合金堆焊而成，耐磨、耐高温、耐腐蚀、抗擦伤性能好，使用寿命长。
3、阀杆经调质及表面氮化处理，有良好的抗腐蚀性和抗擦伤性。
4、可采用各种配管法兰标准及法兰密封面型式，满足各种工程需要及用户要求。
5、阀体材料品种齐全，填料、垫片可根据实际工况或用户要求合理选配，能适用于各种压力、温度及介质工况。
6、倒密封采用螺纹连接密封座或本体堆焊奥氏体不锈钢而成，密封可靠，更换填料可在不停机情况下进行，方便快捷，不影响系统运
技术参数technical parameters
|
公称通径 |
DN10～DN300mm |
|
公称压力 |
1.0MPa-4.0Mpa |
|
适用介质 |
水、气、油等 |
|
适用温度 |
-20℃-550℃ |
|
阀体材质 |
碳钢、不锈钢 |
|
作用方式 |
双作用、单作用(弹簧复位) |
|
控制方式 |
开关型、调节型 |
|
附件选择 |
电磁阀、定位器、限位开关、气源处理三联件、手动机构 |

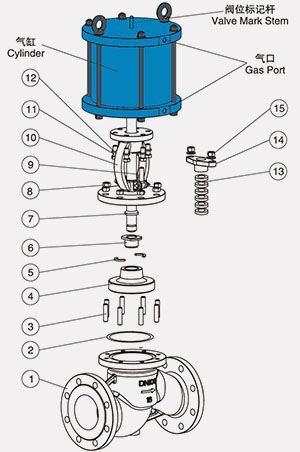

主要部件材料Main component materials
|
序号 |
零件名称 |
C |
P |
R |
|
1 |
阀体 |
WCB |
ZG1Cr18Ni9Ti |
ZG1Cr18Ni12Mo2Ti |
|
2 |
垫片 |
柔性石墨+不锈钢 |
PTFE |
PTFE |
|
3 |
螺栓 |
35 |
304 |
304 |
|
4 |
阀瓣 |
WCB+堆焊304或司太立、PTFE |
ZG1Cr18Ni9Ti/PTFE |
ZG1Cr18Ni12Mo2Ti/PTFE |
|
5 |
对开环 |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
1Cr18Ni12Mo2Ti |
|
6 |
阀瓣盖 |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
1Cr18Ni12Mo2Ti |
|
7 |
阀杆 |
2Cr13 |
1Cr18Ni9Ti |
1Cr18Ni12Mo2Ti |
|
8 |
螺帽 |
35 |
304 |
304 |
|
9 |
吊环螺栓 |
35 |
304 |
304 |
|
10 |
阀盖 |
WCB |
ZG1Cr18Ni9Ti |
ZG1Cr18Ni12Mo2Ti |
|
11 |
螺栓 |
35 |
304 |
304 |
|
12 |
垫片 |
35 |
1Cr18Ni9Ti |
1Cr18Ni12Mo2Ti |
|
13 |
填料 |
柔性石墨 |
PTFE |
PTFE |
|
14 |
填料压板 |
WCB |
ZG1Cr18Ni9Ti |
ZG1Cr18Ni12Mo2Ti |
|
15 |
螺帽 |
35 |
304 |
304 |

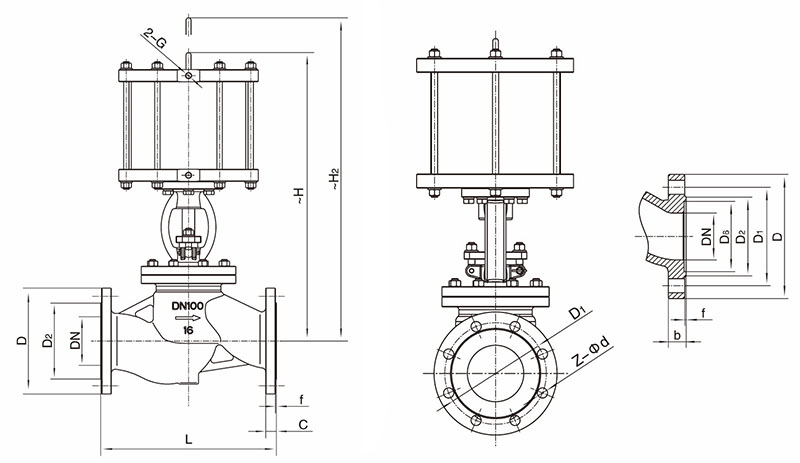

外形尺寸Overall Dimension
|
通径 |
L |
H |
D |
D1 |
D2 |
C |
f |
N |
d |
|
15 |
130 |
291 |
95 |
65 |
46 |
14 |
2 |
4 |
14 |
|
20 |
150 |
300 |
105 |
75 |
56 |
16 |
2 |
4 |
14 |
|
25 |
160 |
353 |
115 |
85 |
65 |
16 |
2 |
4 |
14 |
|
32 |
180 |
390 |
140 |
100 |
76 |
18 |
2 |
4 |
18 |
|
40 |
200 |
518 |
150 |
110 |
84 |
18 |
3 |
4 |
18 |
|
50 |
230 |
555 |
165 |
125 |
99 |
20 |
3 |
4 |
18 |
|
65 |
290 |
630 |
185 |
145 |
118 |
20 |
3 |
4 |
18 |
|
80 |
310 |
683 |
200 |
160 |
132 |
20 |
3 |
8 |
18 |
|
100 |
350 |
745 |
220 |
180 |
156 |
22 |
3 |
8 |
18 |
|
125 |
400 |
855 |
250 |
210 |
184 |
22 |
3 |
8 |
18 |
|
150 |
480 |
870 |
285 |
240 |
211 |
24 |
3 |
8 |
22 |
|
200 |
600 |
954 |
340 |
295 |
266 |
24 |
3 |
12 |
22 |
|
250 |
730 |
1065 |
405 |
355 |
319 |
26 |
3 |
12 |
26 |
|
300 |
850 |
1185 |
460 |
410 |
370 |
28 |
4 |
12 |
26 |
