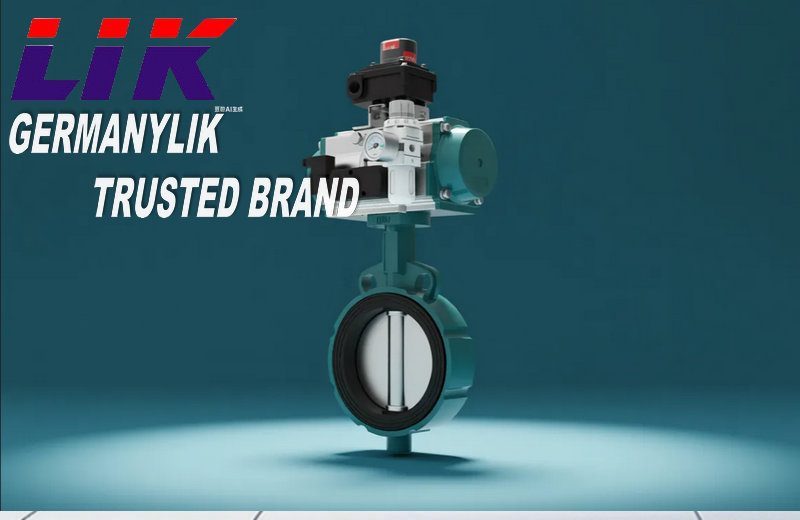

德国莱克（LIK）是全球知名的高端阀门制造品牌，总部位于德国，深耕工业阀门研发与制造数十年，始终秉持 “精密、可靠、高效” 的核心理念，产品广泛应用于石油化工、电力冶金、环保水处理、食品医药、船舶航运等全球高端工业领域。莱克阀门以严苛的德国工业标准为基准，从原材料甄选、精密铸造、数控加工到性能检测，全流程把控品质，旗下气动对夹式蝶阀更是凭借卓越的性能，成为低压大中口径管道流体控制的优选设备。
进口气动对夹式蝶阀是管线优先选用的常规蝶阀，通常分为气动对夹软密封蝶阀和气动硬密封对夹蝶阀，气动对夹式蝶阀具有结构简洁，流阻系数小，流量特性趋于直线，不会滞留杂物。且重量轻，安装方便，驱动扭矩较小的优点。气动对夹式蝶阀既可作切断介质用，又可作调节介质的流量用。阀体可选用不同材料的零件，配用不同材料的密封圈，可适应不同的介质、工况。 气动对夹软密封蝶阀适用于温度≤120℃或≤150℃。气动硬密封对夹蝶阀适用于温度≥200℃或≤450℃，公称压力≤1.6MPa给排水、污水、食品、供暖、燃气、船舶、水电、冶金、能源系统以及轻纺等行业，适用于双向密封和阀体易锈蚀场合，作调节流量和截流介质
产品特点Product features
✅ 小巧轻便，容易拆装及维修，并可在任意位置安装。
✅ 结构简单、紧凑，操作扭矩小，90°回转启闭。
✅ 流量特性趋直线，调节性能好。
✅ 蝶板与阀杆的连接采用无销钉结构，克服了有可能的内泄漏点。
✅ 蝶板外圆采用球面造型，带压启闭多次保持零泄漏。
✅ 密封件可更换，且密封好达到双向密封。
✅ 蝶板可根据用户要求喷涂覆层，如尼龙或聚四氟类。
按介质选型Select by medium
洁净 / 弱腐蚀（清水、污水、空调水、空气、食品流体）：WCB/304 阀体 + EPDM/PTFE 软密封
强腐蚀（酸碱、海水、化工介质）：316L 阀体 + PTFE/VITON 软密封或 316L 硬密封
高温 / 含尘 / 磨损（蒸汽、烟气、热油、含颗粒介质）：三偏心硬密封（堆焊硬质合金）
易燃易爆（天然气、燃气、VOCs、化工危险品）：三偏心硬密封 + 防爆配置（Exd II BT4/CT6）
技术参数Technical Specifications
|
公称通径DN(mm) |
50～1200 |
|
公称压力 |
PN1.0、1.6、2.5MPa |
|
连接形式 |
对夹式 |
|
阀板形式 |
垂直板式 |
|
配置执行机构 |
GT、AT、AR、AW系列单双作用气动执行器 |
|
控制方式 |
开关型(开关两位控制)、调节型(4～20mA控制) |
主要零部件材质Material of main parts
|
零件名称 |
材料名称 |
|
阀体 |
铸铁、铸钢、不锈钢、铬钼钢、合金钢 |
|
蝶板 |
铸钢、合金钢（镀硬铬）、不锈钢、铬钼钢 |
|
密封圈 |
橡胶、PTFE、PPL、不锈钢、聚内脂、抗磨材料 |
|
阀杆 |
2Cr13、1Cr13不锈钢、铬钼钢 |
|
填料 |
聚四氟乙烯、柔性石墨 |

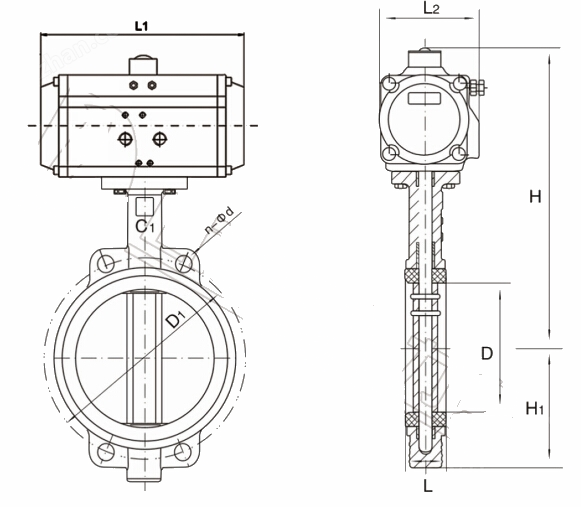

外形尺寸Overall Dimension
|
DN |
L |
L1 |
L2 |
H |
|
50 |
42 |
141/159 |
71/83 |
269/281 |
|
65 |
44.7 |
159/211 |
83/95 |
283/303 |
|
80 |
45.2 |
159/248 |
83/107 |
289/309 |
|
100 |
52.1 |
211/269 |
95/123 |
320/338 |
|
125 |
54.4 |
248/269 |
107/123 |
351/366 |
|
150 |
55.8 |
269/345 |
123/152 |
380/405 |
|
200 |
60.6 |
345/409 |
152/172 |
435/477 |
|
250 |
65.6 |
409/438 |
172/187 |
509/552 |
|
300 |
76.5 |
438/550 |
187/215 |
597/622 |
|
350 |
76.5 |
550/600 |
215/240 |
653/688 |
|
400 |
86.5 |
550/633 |
215/262 |
720/787 |
