进口气动硬密封蝶阀
产品概述

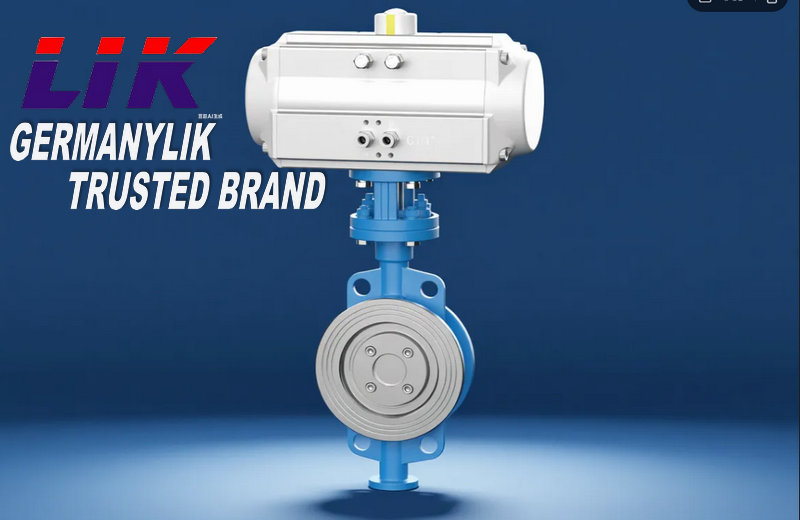

进口气动硬密封蝶阀结构是由品质气动执行器与三维编心硬密封蝶阀组成,也可称为气动三偏心蝶阀。阀座采用硬密封兼容的多层次结构。气动金属密封蝶阀与电气阀门定位器配套,输入4~20mADC信号及0.4~0.7MPa气源便可控制运转,可实现对压力、流量、温度、液位等参数的调节。气动硬密封蝶阀配行程限位开关、电磁阀、减压阀及0.4-0.7MPa气源可实现开关操作,并送出二对无源触点信号指示阀门的开关。气动硬密封蝶阀由阀体、蝶板、多层次阀座、阀杆、传动机构等主要部件组成,结构简单、体积小、重量轻,所以气动金属密封蝶阀主要应用到冶金、电力、石油、化工、空气、煤气、可燃气体以及给排水等腐蚀性介质的管道上
产品详情

进口气动硬密封蝶阀特点:


1、该蝶阀结构简单、紧凑、重量轻、易于安装和拆卸、维修方便。
2
、本蝶阀采用不锈钢"U"型密封圈,具有一定的弹性无论在高温、低温的情况下,它与蝶板均具有优良的密封性。
3
、本蝶阀的三维偏心距,经过严格的计算,"U"型密封圈与蝶板几乎无磨擦,使用寿命长,并具有越关越紧的功能。
4
、蝶板密封面采用堆焊钴基硬质合金,密封面耐磨损,使用寿命长。
5
、本蝶阀结构独特,"开关"仅需转动阀杆90°即可完成。操作灵活、方便、省力、不受介质压力的高低影响,密封性能可靠。
6
、可耐高温、耐低温、耐腐蚀性。
适用场景:
气动硬密封蝶阀广泛应用于冶金、电力、石油、化工、空气、煤气、可燃气体以及给排水等腐蚀性介质的管道上。

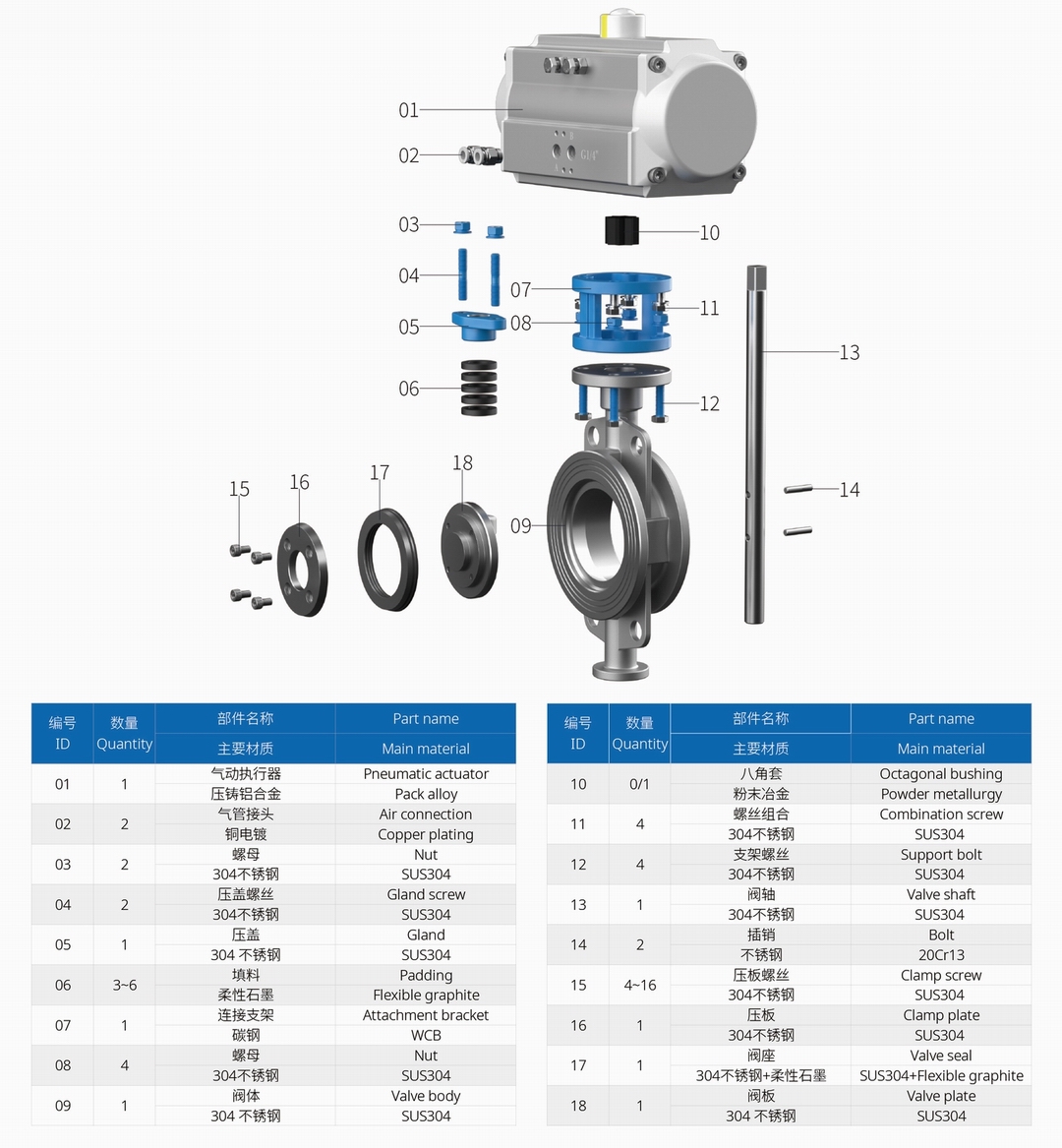

进口气动硬密封蝶阀零部件材料


零件名称

材料名称

阀体

铸铁、不锈钢、铬钼钢、合金钢

蝶板

铸钢、合金钢、不锈钢、铬钼钢

密封圈

不锈钢与耐高温石棉板组合成多层次

阀杆

2Cr131Cr13不锈钢、铬钼钢

填料

O型圈、柔性石墨

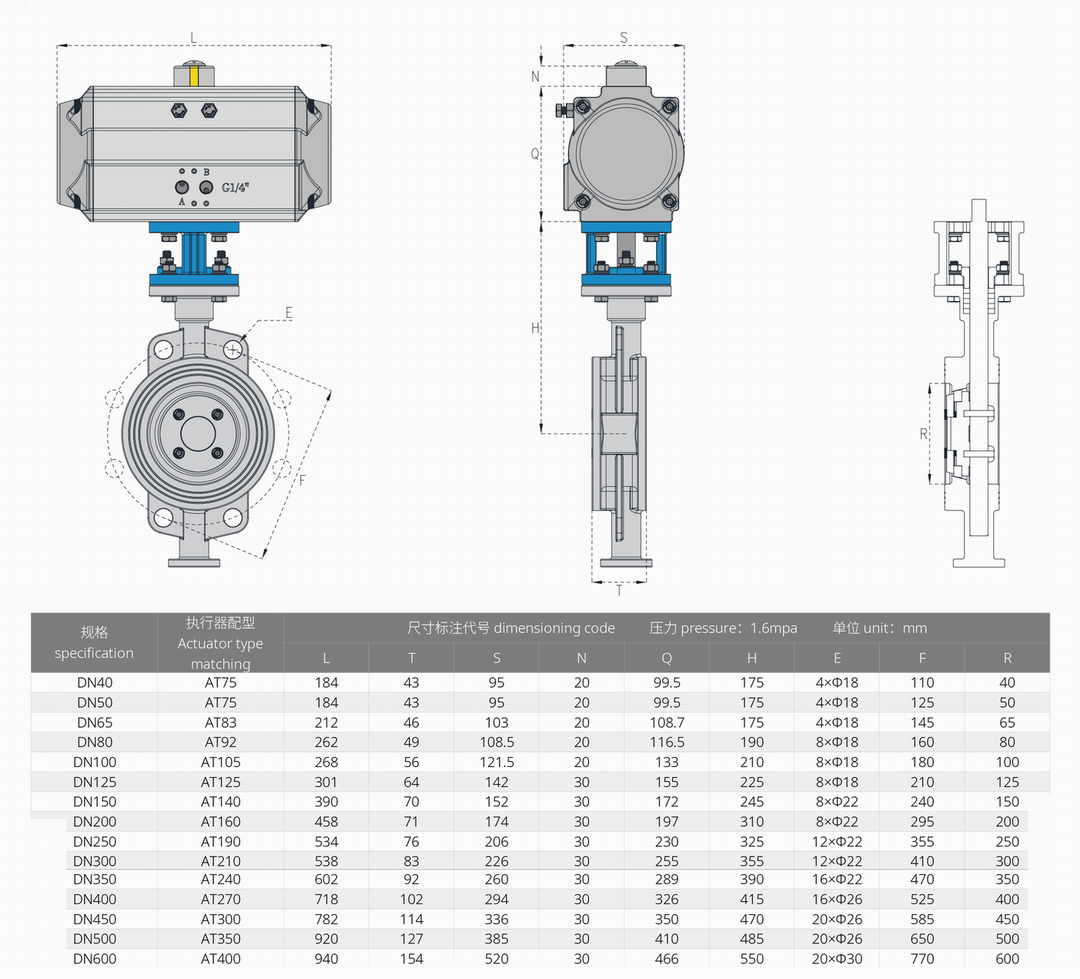

进口气动硬密封蝶阀技术参数


公称通径DN(mm)

DN501000mm

公称压力(MPa)

PN1.01.62.5MPa

阀体形式

直通铸造阀体

连接形式

法兰式、对夹式

阀芯形式

蝶板式

密封填料

柔性石墨、聚四氟乙烯

流量特性

近似等百分比、直线性

动作范围

090°

泄露量Q

符合ANSI B16.104 IV级标准

适用温度

硬密封≤450

基本误差

带定位器:小于全行程的±2%

回差

带定位器:小于全行程的2%

可调范围

501

配置执行机构

GTATARAW系列单双作用气动执行器

控制方式

开关两位控制、4-20mA模拟量控制


进口气动硬密封蝶阀执行器技术参数


执行器型号

GTATAW系列单双作用气动执行器

供气压力

0.40.7MPa

气源接口

G1/4"G1/8"G3/8"G1/2"

环境温度

-30+70

作用形式

单作用执行机构、双作用执行机构

可配附件

定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等


进口气动硬密封蝶阀 产品选型


1)阀体参数:公称通径、工作压力、工艺介质、使用场合、阀体材料等系列参数。
2)执行器参数:执行器形式、控制方式、控制信号(4-20mA,1-5V)、作用方式(-开式,气-关式)
尽量详细提供气动硬密封蝶阀的技术参数,方便我公司经营及技术人员为您准确选型。如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务!
