进口气动衬胶蝶阀
产品概述

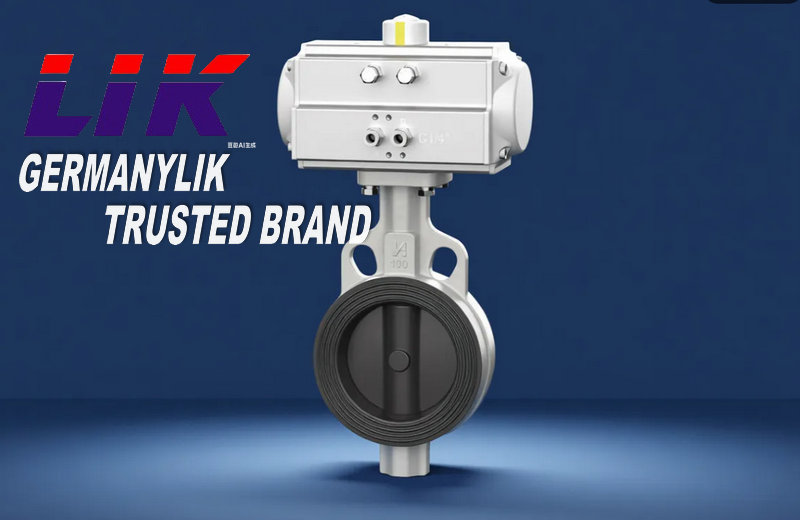

莱克进口气动衬胶蝶阀,是采用高精度气动活塞式执行器与中线密封蝶阀组成,气动衬胶蝶阀不仅具有优良的防腐、(耐碱、盐性能,耐弱酸侵蚀)耐磨、减磨性能,(比普通蝶阀使用寿命可明显延长)而且具有无毒、抗菌、防霉等特点,更有操作力矩小,(比普通有销蝶阀降低百分之四十)维修方便,外形美观等突出优点。气动衬胶蝶阀主要用于水处理设备配套,广泛用于食品、医药、化工、石油、电力、轻纺、造纸等给水排水、气体管道上作调作充量和截流介质的场合
产品详情

进口气动衬胶蝶阀产品特点


1)尼龙涂层与环氧树脂涂层相结合,符合环保要求。
2)阀板特有设计,流量系数大,流阻小。在额定压力下,实现零泄漏。
3)采用半轴无销连接,结构简单紧凑,维修拆卸极为方便,迅速(可现场拆装),蝶板有自动对中功能,实现了蝶板与阀座过盈配合。
4)阀杆密封圈起双向密封作用,避免介质外流,防止外来物质侵入,做到整阀零外漏。
5)气动衬胶蝶阀具有良好的切断和调节性能,能达到气泡级密封,启闭力矩小,使用寿命长等特点。

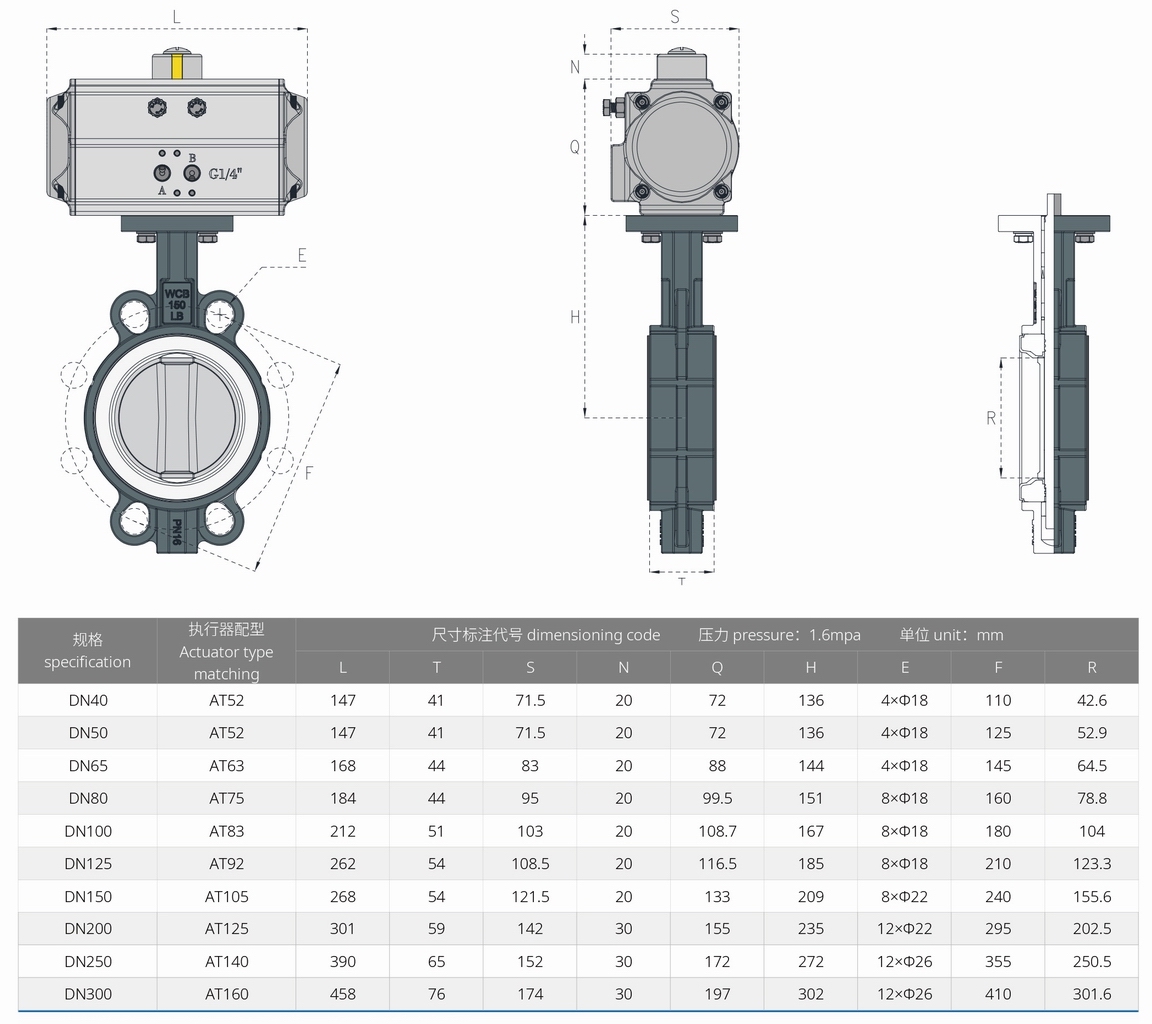

进口气动衬胶蝶阀主要技术参数


称通经DN(mm)

501600

公称压力PN(MPa)

0.6

1.0

1.6

密封试验(MPa)

0.66

1.1

1.76

强度试验(MPa)

0.9

1.5

2.4

适用温度

丁腈橡胶:-4090

适用介质

水、空气、天然气、油品及弱腐蚀性流体

泄漏率

符合GB/T13927-92标准

驱动方式

气动

配置执行机构

GTATAW系列单双作用气动执行器

控制方式

开关两位控制、420mA模拟量信号控制


进口气动衬胶蝶阀执行器技术参数


执行器型号

GTATAW系列单双作用气动执行器

供气压力

0.40.7MPa

气源接口

G1/4"G1/8"G3/8"G1/2"

环境温度

-30+70

作用形式

单作用执行机构、双作用执行机构

可配附件

定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等

采用新型气动执行器,有双作用式和单作用式(弹簧复位),齿轮齿条传动,安全可靠;大口径阀门采用系列AW型气动执行器拔叉式传动,结构合理,输出力大,有双作用式和单作用式。
1
、齿轮式双活塞,输出力矩大,体积小。
2
、气缸选用铝金材料,重量轻、外形美观。
3
、可在顶部、底部安装手动操作机构。
4
、齿条式连接可调节开启角度、额定流量。
5
、执行器可选带电讯号反馈指示及附件以实现自动化操作。
6
IS05211标准连接为产品的安装更换提供了方便。
7
、两端调的节螺钉可使标准产品在90°±4°的可调范围。确保与阀门的同步精度。

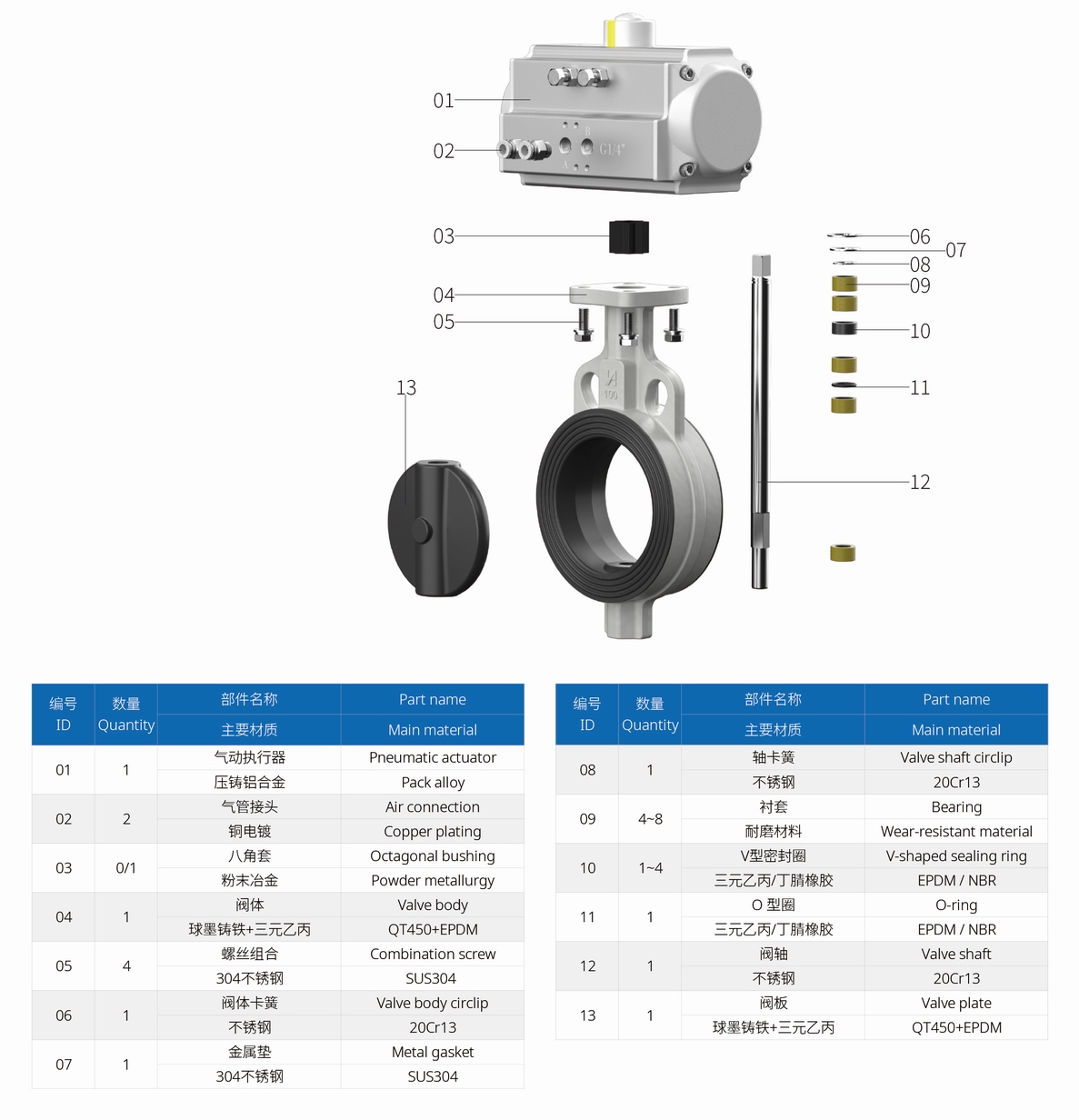

进口气动衬胶蝶阀主要零件材料


零件名称

材料

阀体

球墨铸钢+NBR、铸钢+NBR、不锈钢+NBR

蝶板

灰铸铁、球墨铸钢、铸钢、不锈钢及特殊材料

阀杆

2Cr13、不锈钢

填料

O型圈、柔性石墨
