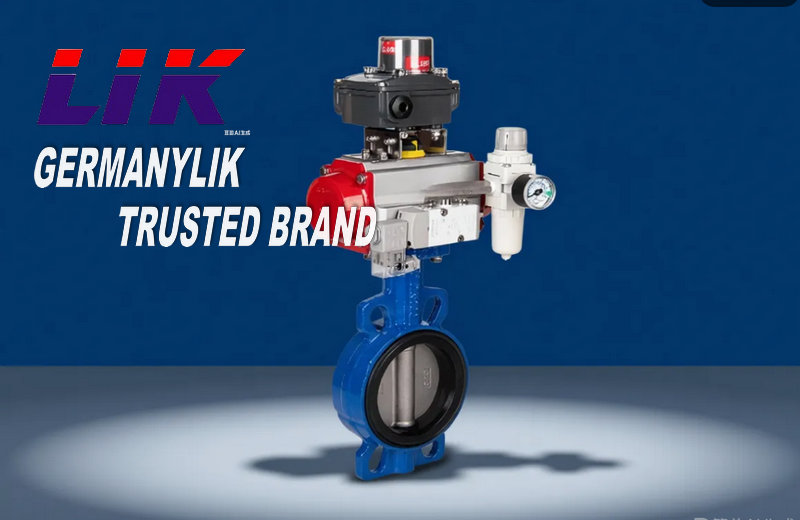

气动调节蝶阀以洁净压缩空气为动力，配套德国原装 LIK 气动执行器 + 智能阀门定位器，接收 DCS/PLC 系统4–20mA DC 标准控制信号，驱动蝶板0–90° 无级旋转，实现流量、压力、温度、液位的连续精确调节，同时具备开关切断、故障安全复位功能，是工业过程控制中调节精度高、流通能力大、压损小、维护简便、性价比高的核心控制阀门。
进口气动调节蝶阀是由采用引进型气动执行器与三偏心密封蝶阀阀体组成。气动调节蝶阀具有结构简单紧凑，加工方便，易制成大口径，气动调节蝶阀具有自清洗作用，阻力系数小，流通能力大。外加配阀门定位器，输入控制信号(4-20mADC)及0.4-0.7MPa的气源即可控制运转。气动调节蝶阀适用于悬浮颗粒的流体及浓、浊浆状流体的调节。干净介质可选用阀板加软密封（橡胶圈、四氟圈）来减少泄漏（可达零泄露），高温高压工况可选用三偏心硬密封阀体。气动调节蝶阀是自动化控制系统中调节流量和截断流体的最佳装置。因此气动调节蝶阀被广泛地应用到介质温度≤550℃的冶金、电力、石油、化工、空气、煤气、可燃气体以及给排水等腐蚀性介质的管道上。
进口气动调节蝶阀产品特点
调节精度高：配备智能电气定位器，4-20mA 信号精准控制开度，调节误差小、线性度好，可实现连续无级调节。
密封性能优异：软密封达到 VI 级零泄漏，金属硬密封耐高温高压、耐磨损，可双向密封、适用双向承压管路。
流通能力强：阀体直通式流道，流阻系数小、Cv 值大，介质通行顺畅，不易积渣堵塞。
结构紧凑轻巧：阀体长度短、重量轻，占用安装空间小，适合空间受限工况，安装拆卸便捷。
工况适应性广：可耐高低温、耐酸碱腐蚀、耐粉尘颗粒，可选防爆型、低温型、高温型、衬氟衬胶防腐款。
安全可靠：气动执行器可选单作用弹簧复位式，断气自动复位至全开 / 全关，满足工艺安全联锁要求。
自动化程度高：可配套电磁阀、限位开关、手轮机构、防爆附件，支持就地手动、远程自动、PLC 集中控制。
进口气动调节蝶阀技术参数
|
公称通径DN(mm) |
50～1200 |
|
公称压力 |
PN0.6、1.6、2.5MPa |
|
连接形式 |
法兰式、对夹式 |
|
阀板形式 |
垂直板式 |
|
流量特性 |
近似快开型 |
|
动作范围 |
0～90° |
|
泄露量 |
按GB/T4213-92，为Kv值的10-4，软密封：零泄漏 |
|
基本误差 |
带定位器：小于全行程的±2% |
|
回差 |
带定位器：小于全行程的2% |
|
可调范围 |
50:1 |
|
配置执行机构 |
GT、AT、AR、AW系列单双作用气动执行器 |
|
控制方式 |
开关两位控制、4-20mA模拟量控制 |
进口气动调节蝶阀 执行器参数
|
执行器型号 |
GT、AT、AR、AW系列单双作用气动执行器 |
|
供气压力 |
0.4～0.7MPa |
|
气源接口 |
G1/4"、G1/8"、G3/8"、G1/2" |
|
环境温度 |
-30～+70℃ |
|
作用形式 |
单作用执行机构：气关式(B)--失气时阀位开(FO)；气开式(K)--失气时阀位关(FC) |
|
可配附件 |
定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等 |
采用新型系列气动执行器，有双作用式和单作用式（弹簧复位），齿轮齿条传动，安全可靠；大口径阀门采用系列AW型气动执行器拔叉式传动，结构合理，输出扭矩大，有双作用式和单作用式。
1、齿轮式双活塞，输出力矩大，体积小。
2、气缸选用铝金材料，重量轻、外形美观。
3、可在顶部、底部安装手动操作机构。
4、齿条式连接可调节开启角度、额定流量。
5、执行器可选带电讯号反馈指示及各类附件以实现自动化操作。
6、IS05211标准连接为产品的安装更换提供了方便。
7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与阀门的同步精度。
进口气动调节蝶阀零件材料
|
零件名称 |
材料名称 |
|
阀体 |
铸铁、铸钢、不锈钢、铬钼钢、合金钢 |
|
蝶板 |
铸钢、合金钢（镀硬铬）、不锈钢、铬钼钢 |
|
密封圈 |
橡胶、PTFE、PPL、不锈钢、聚内脂、抗磨材料 |
|
阀杆 |
2Cr13、1Cr13不锈钢、铬钼钢 |
|
填料 |
聚四氟乙烯、柔性石墨 |
进口气动调节蝶阀性能规范
|
公称通径DN(mm) |
DN50～1200 |
||||
|
公称压力 |
PN(MPa) |
0.6 |
1.0 |
1.6 |
2.5 |
|
试验压力 |
强度试验 |
0.9 |
1.5 |
2.4 |
3.75 |
|
密封试验 |
0.66 |
1.1 |
1.76 |
2.75 |
|
|
低压气密试验 |
0.5～0.7 |
||||
|
适用介质 |
水、油、蒸气、硝酸类(温度≤200℃)、醋酸类(温度≤200℃) |
||||
