进口蒸汽Y型过滤器是输送介质的管道系统不可缺少的一种过滤装置，Y型过滤器通常安装在减压阀、泄压阀、定水位阀或其它设备的进口端，用来清除介质中的杂质，以保护阀门及设备的正常使用。Y型过滤器具有结构先进，阻力小，排污方便等特点。Y型过滤器适用介质可为水、油、气。一般通水网为18~30目，通气网为10~100目，通油网为100~480目。 篮式过滤器主要由接管、主管、滤蓝、法兰、法兰盖及紧固件等组成。当液体通过主管进入滤蓝后，固体杂质颗粒被阻挡在滤蓝内，而洁净的流体通过滤蓝、由过滤器出口排出。

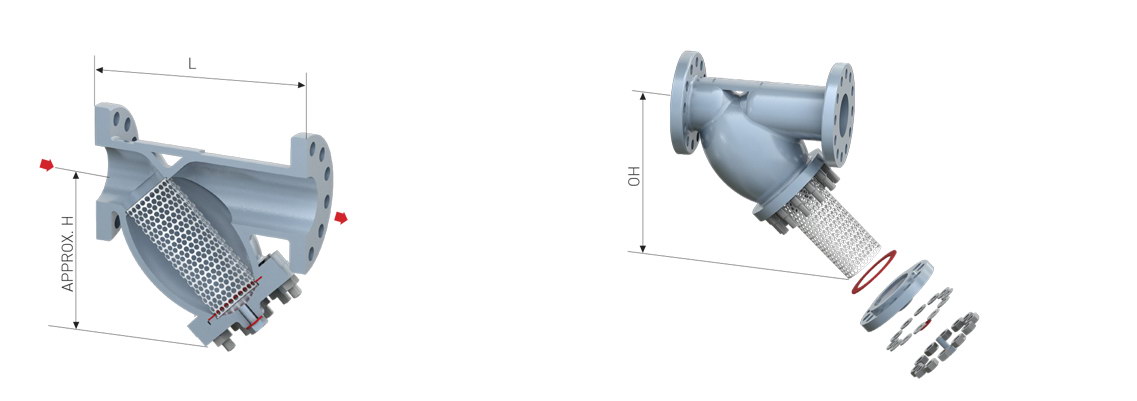

产品尺寸
|
DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
|
L |
130 |
150 |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
400 |
480 |
600 |
730 |
850 |
980 |
1100 |
|
H |
85 |
95 |
110 |
125 |
145 |
155 |
170 |
205 |
230 |
270 |
318 |
400 |
555 |
620 |
700 |
820 |
产品选型原则
1、进出口通径：原则上过滤器的进出口通径不应小于其他设备的进口通径，一般与进口管路口径一致。
2、公称压力：按照过滤管路可能出现的MAX压力确定过滤器的压力等级。
3、孔目数的选择：主要考虑需拦截的杂质粒径，依据介质流程工艺要求而定。各种规格丝网可拦截的粒径尺寸查滤网规格。
4、过滤器材质：过滤器的材质一般选择与所连接的工艺管道材质相同，或高于管道材质
安装须知
1、产品可水平安装或垂直安装，安装时介质方向要跟壳体上箭头方向一致；
2、为了便于维修，该产品应该跟截止类阀门一起安装使用，在该产品的上游和下游都应该安装截止类阀门，一旦该产品需要维修，可以关闭上游和下游的阀门，切断它跟系统的联系；
3、该产品的上游和下游建议安装差压表，如果上下游压力表读数有差值，说明滤芯上已经有杂质，当有介质流动经过该产品时，液体阻力比正常使用要大的多，此时需要及时清洗滤网；
4、为了在维修该产品的时候不耽误系统的正常使用，在安装的同时安装一条旁通管路，在平时关闭旁通管上的截止阀，而在该产品维修的时候打开旁通管上的截止阀；
5、该产品安装时要注意预留一定的维修空间，以便正常的日常维护。
