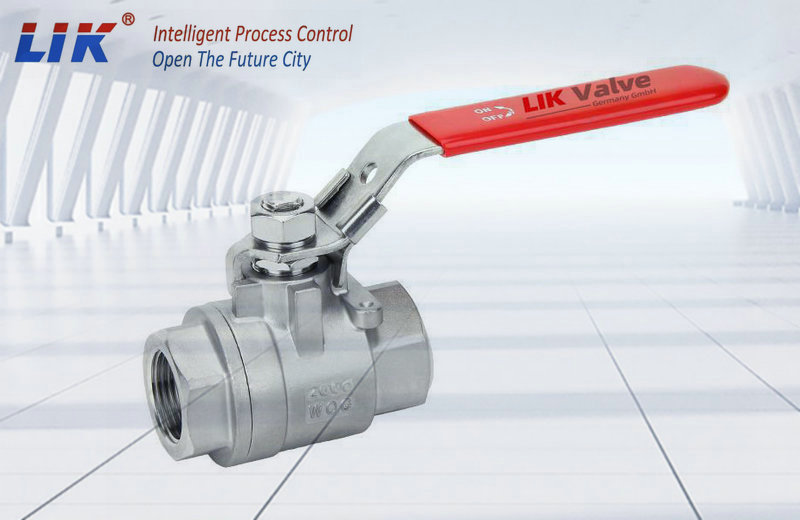

进口内螺纹球阀 (一片式球阀、二片式球阀、三片式球阀)阀体铸造采用德国的先进工艺，结构合理、造型美观。手动内螺纹球阀座采用弹性密封结构，密封可靠，启闭轻松。 阀杆采用有倒密封的下装式结构，阀腔异常升压时，阀杆不会被冲出。二片式球阀、三片式球阀连接形式另有对焊(BW)承插焊(SW),并均可带国际标准ISO支架平台和锁定装置。内螺纹球阀可设置90°开关定位机构，根据需要加锁以防止误操作，驱动方式:手动、电动、气动。手动进口纹球阀主要用途如下：
手动内螺纹球阀(一片式球阀、二片式球阀、三片式球阀)适用于PN1.0～4.0MPa，工作温度-29～180℃(密封圈为增强聚四氟乙烯)或-29～300℃(密封圈为对位聚苯)的各种管路上，用于截断或接通管路中的介质。 选用不同的材质，可分别适用于水、蒸汽、油品、硝酸、醋酸等多种介质。
进口内螺纹球阀零件材料
|
序号NO |
零件名称 |
材质 |
|
1 |
密封圈 |
聚四氟乙烯PTFE |
|
2 |
球体 |
不锈钢SS316 |
|
3 |
密封垫 |
聚四氟乙烯PTFE |
|
4 |
阀盖 |
不锈钢SS316 |
|
5 |
阀体 |
不锈钢CF8M |
|
6 |
阀杆 |
不锈钢SS316 |
|
7 |
止推垫圈 |
聚四氟乙烯PTFE |
|
8 |
填料 |
聚四氟乙烯PTFE |
|
9 |
填料压盖螺母 |
不锈钢SS304 |
|
10 |
垫圈 |
不锈钢SS304 |
|
11 |
阀杆螺母 |
不锈钢SS304 |
|
12 |
手柄套 |
塑料 |
|
13 |
手柄 |
不锈钢SS304 |
进口内螺纹球阀连接尺寸连接尺寸
|
SIZE |
1/4" |
3/8" |
1/2" |
3/4" |
1" |
11/4" |
11/2" |
2" |
|
D |
5.0 |
7.0 |
9.2 |
12.5 |
15.0 |
20.0 |
24.5 |
32 |
|
L |
40 |
45 |
58 |
60 |
72 |
78 |
83 |
100 |
|
H |
35 |
37 |
43.5 |
47 |
50 |
57 |
69 |
74.5 |
|
E |
64 |
70 |
90 |
90 |
103 |
103 |
127 |
127 |
|
重量WT(g) |
55 |
95 |
165 |
250 |
405 |
625 |
850 |
1400 |
进口内螺纹球阀零件材料
|
序号NO. |
零件名称 |
材质 |
|
|
不锈钢 |
碳钢 |
||
|
1 |
阀体 |
不锈钢CF8M |
碳钢WCB |
|
2 |
球体 |
不锈钢SS316 |
不锈钢SS304 |
|
3 |
密封圈 |
聚四氟乙烯PTFE |
聚四氟乙烯PTFE |
|
4 |
密封垫 |
聚四氟乙烯PTFE |
聚四氟乙烯PTFE |
|
5 |
阀盖 |
不锈钢CF8M |
碳钢WCB |
|
6 |
阀杆 |
不锈钢SS316 |
不锈钢SS304 |
|
7 |
止推垫圈 |
聚四氟乙烯PTFE |
聚四氟乙烯PTFE |
|
8 |
填料 |
聚四氟乙烯PTFE |
聚四氟乙烯PTFE |
|
9 |
填料压盖螺母 |
不锈钢SS304 |
不锈钢SS304 |
|
10 |
手柄 |
不锈钢SS304 |
不锈钢SS304 |
|
11 |
垫圈 |
不锈钢SS304 |
不锈钢SS304 |
|
12 |
阀杆螺母 |
不锈钢SS304 |
不锈钢SS304 |
|
13 |
手柄套 |
塑料 |
塑料 |
进口二片式球阀连接尺寸
|
SIZE |
1/4" |
3/8" |
1/2" |
3/4" |
1" |
11/4" |
11/2" |
2" |
21/2" |
3" |
4" |
|
D |
11.6 |
12.7 |
15 |
20 |
25 |
32 |
38 |
50 |
65 |
80 |
100 |
|
L |
55 |
55 |
65 |
75 |
88 |
102 |
110 |
125 |
162 |
189 |
260 |
|
H |
50 |
50 |
60 |
64 |
71 |
78 |
86 |
95 |
130 |
148 |
180 |
|
E |
100 |
100 |
130 |
130 |
165 |
165 |
190 |
190 |
250 |
250 |
280 |
|
重量WT(g) |
225 |
225 |
390 |
502 |
850 |
1502 |
2020 |
3625 |
4700 |
7700 |
14850 |
进口内螺纹球阀零件材料
|
序号NO. |
零件名称 |
材质 |
|
|
不锈钢 |
碳钢 |
||
|
1 |
阀体 |
不锈钢CF8M |
碳钢WCB |
|
2 |
密封圈 |
聚四氟乙烯PTFE |
聚四氟乙烯PTFE |
|
3 |
阀盖 |
不锈钢CF8M |
碳钢WCB |
|
4 |
球体 |
不锈钢SS316 |
不锈钢SS304 |
|
5 |
阀杆 |
不锈钢SS316 |
不锈钢SS316 |
|
6 |
螺母 |
不锈钢SS304 |
FCD45 |
|
7 |
垫圈 |
不锈钢SS304 |
FCD45 |
|
8 |
手柄套 |
塑料 |
塑料 |
|
9 |
手柄 |
不锈钢SS304 |
不锈钢SS304 |
|
10 |
阀杆螺母 |
不锈钢SS304 |
B7 |
|
11 |
垫圈 |
不锈钢SS304 |
不锈钢SS304 |
|
12 |
填料压盖螺母 |
不锈钢SS304 |
FCD45 |
|
13 |
填料 |
聚四氟乙烯PTFE |
聚四氟乙烯PTFE |
|
14 |
止推垫圈 |
聚四氟乙烯PTFE |
聚四氟乙烯PTFE |
|
15 |
填料 |
聚四氟乙烯PTFE |
聚四氟乙烯PTFE |
|
16 |
螺栓 |
不锈钢SS304 |
B8 |
进口内螺纹球阀连接尺寸
|
SIZE |
1/4" |
3/8" |
1/2" |
3/4" |
1" |
11/4" |
11/2" |
2" |
21/2" |
3" |
4" |
|
D |
11.6 |
12.7 |
15 |
20 |
25 |
32 |
38 |
50 |
65 |
80 |
100 |
|
L |
68 |
68 |
72 |
85 |
90 |
112 |
120 |
145 |
185 |
210 |
268 |
|
H |
100 |
100 |
130 |
130 |
165 |
165 |
190 |
190 |
250 |
250 |
280 |
|
E |
100 |
100 |
130 |
130 |
165 |
165 |
190 |
190 |
250 |
250 |
280 |
|
重量WT(g) |
400 |
405 |
640 |
890 |
1160 |
2195 |
2940 |
4865 |
7000 |
10700 |
19350 |
进口内螺纹球阀产品选型
订货时请填写《规格书》或注明以下内容：
1、若订货前未选定型号，请向我们提供使用参数：1.公称通径，2.流体性质（包括公称压力、温度、粘度或酸碱性），3.阀体、阀芯材料。
2、若已经由设计单位选定我公司的产品型号，请按型号直接向我司生产部订购；
3、当使用的场合非常重要或管路比较复杂时，请您尽量提供设计图纸和详细参数，由我们的专家为您审核把关。
