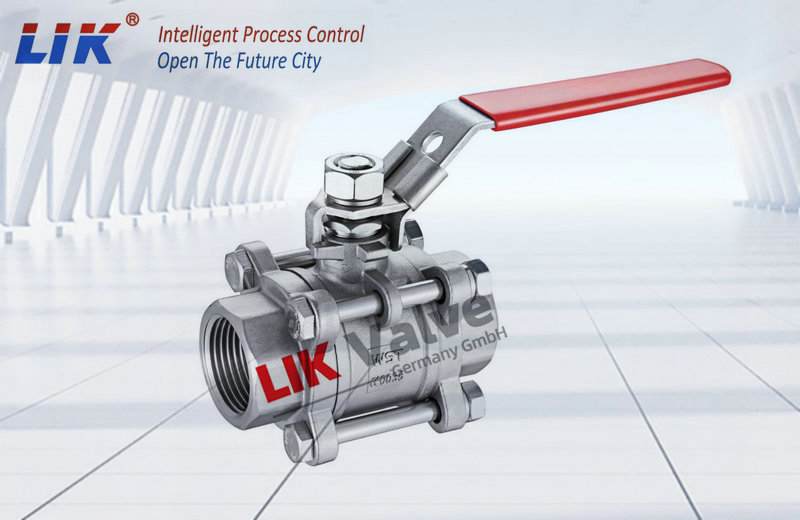

进口三片式球阀
产品概述
莱克进口三片式球阀,LIK品牌.质量保证,莱克全方面介绍【进口不锈钢三片式球阀】相关标准、选型、作用、结构图、规格型号;外形尺寸、工作原理、产品说明书、安装维护及产品示意图;为广大用户提供高品质、高性能、高标准、高寿命、价格优惠的系列三片式球阀
产品详情

进口三片式球阀,适用于PN1.04.0MPa,工作温度-29180(密封圈为增强聚四氟乙烯)-29300(密封圈为对位聚苯)的各种管路上,用于截断或接通管路中的介质。

进口三片式球阀特点


1
、连接球阀及对焊连接球阀分为整体式(一片式)、两段式及三段式。
2
、阀体铸造采用德国先进工艺,结构合理、造型美观。
3
、阀座采用弹性密封结构,密封可靠,启闭轻松。
4
、阀杆采用有倒密封的下装式结构,阀腔异常升压时,阀杆不会被冲出。
5
、二片式、三片式球阀连接形式另有对焊(BW)承插焊(SW),并均可带国际标准ISO支架平台和锁定装置。可设置90°开关定位机构。
6
、根据需要加锁以防止误操作,驱动方式:手动、电动、气动。 适用场景:
选用不同的材质,可分别适用于水、蒸汽、油品、硝酸、醋酸等多种介质。


进口三片式球阀主要零部件材料


零件名称

材质

密封圈

聚四氟乙烯PTFE

球体

不锈钢SS316

密封垫

聚四氟乙烯PTFE

阀盖

不锈钢SS316

阀体

不锈钢CF8M

阀杆

不锈钢SS316

止推垫圈

聚四氟乙烯PTFE

填料

聚四氟乙烯PTFE

填料压盖螺母

不锈钢SS304

垫圈

不锈钢SS304

阀杆螺母

不锈钢SS304

手柄套

塑料PLASTIC

手柄

不锈钢SS304


进口三片式球阀主要外形连接尺寸及重量


口径

1/2

3/4

1

1 1/4

1 1/2

2

L

92

111

127

140

152

178

S

21.8

27.1

33.8

42.8

48.7

61.l

B

9.6

12.7

12.7

127

12.7

15.9

LO

123

160

160

l95

195

250

NPT

1/2

3/4

1

1 1/4

1 1/2

2
