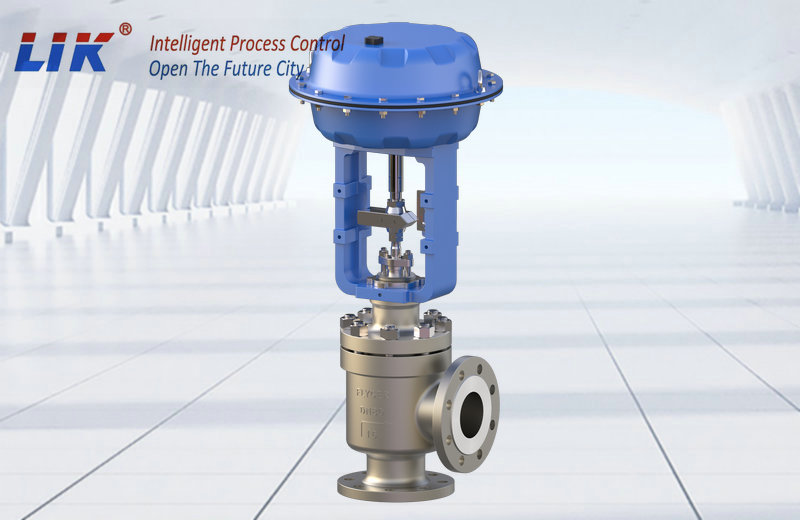

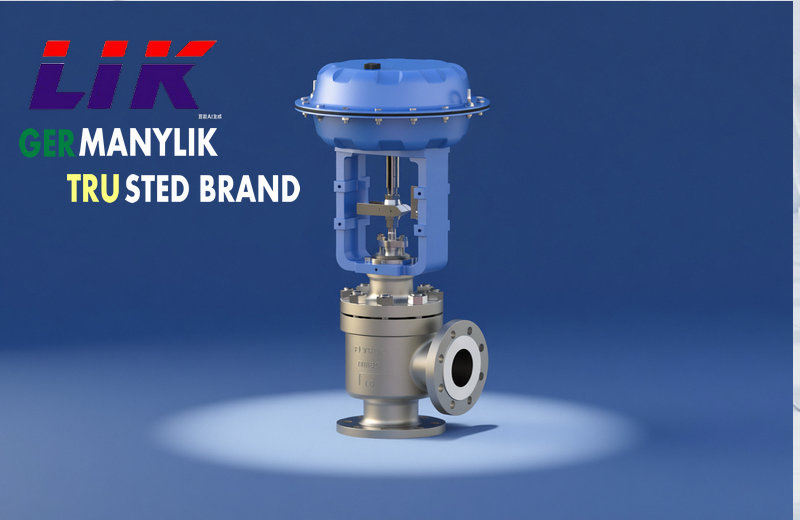

进口气动角式调节阀是采用顶部导向结构，由多弹簧气动薄膜执行机构和角型调节阀阀体组成。气动角型调节阀具有结构紧凑、重量轻、动作灵敏、流体通道呈流线型、压降损失小、阀容量大、流量特性精确、拆装方便等优点。气动角式调节阀配用电-气阀门定位或气动阀门定位器，可实现对工艺管路流体介质的自动调节控制。气动角式高压调节阀具有体积小、重量轻、阀芯采用顶导向结构，流路简单、阻力小、易于冲洗的特点。气动角式调节阀广泛应用于精确控制气体、液体等介质，工艺参数如压力、流量、温度、液位保持在给定值。气动角式高压调节阀特别适用于允许泄露量小阀前阀后压差不大的高粘度、含有悬浮物和颗粒状物质的的调节，可避免结焦、堵塞，便于自净与清洗的场合 。
技术参数
|
阀盖形式 |
标准型(-17～+250℃)、高温型(+250～+450℃)、低温型(-40～-196℃)、波纹管密封型(-40～+350℃) |
|
压盖形式 |
螺栓压紧式 |
|
密封填料 |
V型聚四氟乙烯填料、V型柔性石墨填料 |
|
阀芯形式 |
单座柱塞型,双导向型套筒式阀芯 |
|
流量特性 |
直线性、等百分比 |
执行器技术参数
|
配置执行器类别 |
多弹簧簿膜执行机构 |
|
弹簧范围(KPa) |
20～100（标准）、20-60、60-100、40-200、80-240 |
|
膜片材料 |
丁腈橡胶夹尼龙布、乙丙橡胶夹尼龙布 |
|
供气压力 |
140～400KPa |
|
气源接口 |
RC1/4" |
|
环境温度 |
-30～+70℃ |
|
可配附件 |
定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等 |
|
作用形式 |
气关式(B)—失气时阀位开(FO)；气开式(K)—失气时阀位关(FC) |
应用领域
石化：高压反应器进料控制、LNG调压
电力：锅炉给水、蒸汽减温减压
制药：高纯度介质精确配比
特殊场景：高粘度流体（如聚合物熔体）、含固体颗粒介质（避免结焦堵塞）57。
选型关键参数
|
参数类别 |
必选项 |
|
阀体参数 |
公称通径、工作压力、介质特性、阀体材料 |
|
执行机构 |
气动/电动、控制信号(4-20mA)、作用方式 |
|
环境适应性 |
温度范围（低温需深冷处理）、防腐等级
|
维护注意事项
定期校验：每6个月检测定位器精度及阀位反馈信号
密封维护：
V型聚四氟乙烯填料：常规工况
柔性石墨填料：高温高压工况；
防堵措施：含颗粒介质需每月冲洗流道，避免阀笼卡塞；
低温维护：-100℃以下工况停用时需排净残液，防止低温脆裂
