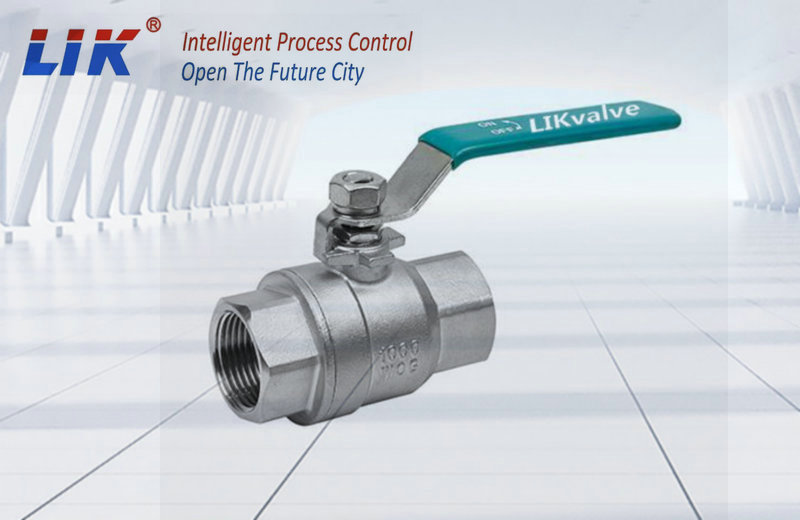

进口二片式内螺纹球阀适用于 PN1.0～10MPa，工作温度 -29～150℃（密封圈为增强聚四氟乙烯）的各种管路上，用于截断或接通管路中的介质，选用不同的材质,可分别适用于水、蒸汽、油品、硝酸、醋酸等多种介质。
进口二片式内螺纹球阀特点
☆．内螺纹连接球阀及对焊连接球阀分为整体式(二片式)、一段式及三段式。
☆．阀体铸造采用现代工艺，结构合理、造型美观。阀座采用弹性密封结构，密封可靠，启闭轻松。
☆．阀杆采用有倒密封的下装式结构，阀腔异常升压时，阀杆不会被冲出。
☆．二片式、三片式球阀连接形式另有对焊(BW)承插焊(SW),并均可带国际标准ISO支架平台和锁定装置。
可设置90°开关定位机构，根据需要加锁以防止误操作，驱动方式:手动、电动、气动
进口二片式球阀零尺寸表
|
DN |
ΦA |
L |
H |
E |
HEX.B |
|
15 |
15 |
62 |
27 |
60 |
98 |
|
20 |
20 |
70 |
30.5 |
67 |
120 |
|
25 |
25 |
81 |
33.5 |
70 |
120 |
|
32 |
32 |
96 |
42 |
81.5 |
150 |
|
40 |
38 |
105 |
46.5 |
91 |
170 |
|
50 |
49 |
120 |
56.5 |
100 |
170 |
|
65 |
65 |
138 |
72.5 |
125 |
250 |
|
80 |
80 |
170 |
89 |
141.5 |
250 |
|
100 |
100 |
205 |
102.5 |
163 |
300 |
进口二片式内螺纹球阀零件材质表
|
阀体 |
CF8M |
CF8 |
|
阀杆 |
SUS316 |
SUS304 |
|
弹簧垫圈 |
SUS304 |
|
|
密封垫 |
PTFE |
|
|
止推垫片 |
PTFE |
|
|
填料压盖 |
PTFE |
|
|
填料压套 |
PTFE |
|
|
球体 |
CF8M |
CF8 |
|
阀座 |
PTFE |
|
|
端塞 |
CF8M |
CF8 |
|
手柄套 |
塑料Plastic |
|
|
锁片 |
SUS301 |
|
|
手柄 |
SUS304 |
|
|
螺母 |
SUS304 |
|
