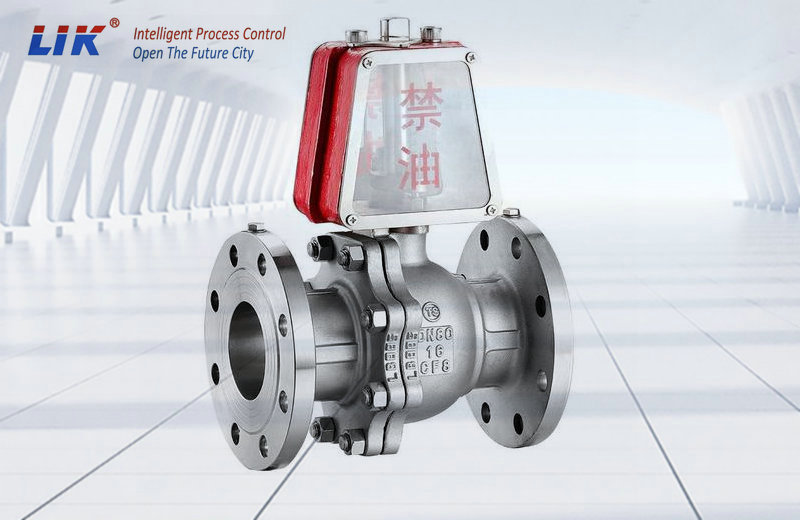

进口氧气球阀作为冶金工业中输送氧气管路上的启闭装置，较其它通用阀门相比有许多特别严格的要求。因为氧气属易燃易爆危险品，所以必需防泄漏，防静电，防火花，以避免发生事故。 在结构上，设计为：阀瓣启闭时阀杆只升降而不转动，有效地降低了密封副磨损、填料磨损和上密封磨损；侧法兰上装有接地螺钉，避免产生静电火花；阀杆外露部分用有机玻璃密闭封盖，用以防尘防油。 技术参数 阀体材质 1Cr18Ni9Ti 公称压力PN(MPa) 2.5 公称通径DN(mm) 15-400 性能描述 特点 具有密封性能好，操作轻便灵活，安全可靠，使用寿命长等优点
进口氧气球阀执行标准：
|
计与制造 Design and Manufacture |
结构长度 Face To Face |
法兰尺寸 |
压力-温度 |
试验-检验 |
|
|
GB122237 |
GB12221 |
GB9113 JB79 |
GB9131 |
GB/T13927 JB/T9092 |
|
进口氧气球阀压力试验：
|
公称压力NominalPressure |
1.6 |
2.5 |
4.0 |
|
强度试验 Shell Test |
2.4 |
3.8 |
6.0 |
|
|
|
||
进口氧气球阀主要零件材料及性能：
|
阀体Body |
WCB |
ZG1Cr18Ni9Ti |
CF8 |
CF3 |
ZG1Cr18Ni12Mo2Ti |
CF8M |
CF3M |
||||||||
|
球体 阀杆 Ball Stem |
2Cr13 |
1Cr18Ni9Ti |
304 |
304L |
1Cr18Ni12Mo2Ti |
316 |
316L |
||||||||
|
阀 座 Seat |
聚四氟乙烯PTFE 加坡纤增强聚四氟乙烯PTFE+Glass 对位聚笨PPL |
||||||||||||||
|
垫片Shim |
聚四氟乙烯PTFE 不锈钢/柔性石墨Stainless Steel/flexible Graphite 齿形垫片Tooth Profile Gasket |
||||||||||||||
|
阀杆座 Stem Seat |
聚四氟乙烯PTFE 不锈钢/柔性石墨 Stainless Steel/Flexible Graphite |
||||||||||||||
|
填料Packing |
聚四氟乙烯PTFE 增强柔性石墨 Enhanced Flexible Graphite |
||||||||||||||
|
填料压盖Gland |
WCB |
1Cr18Ni9Ti |
304 |
304L |
1Cr18Ni12Mo2Ti |
316 |
316L |
||||||||
|
温度Temperature |
-29～150(聚四氟乙烯 PTFE) -29～200(加玻纤增强聚四氟乙烯 PTFE+GLASS) -29～300(对位聚笨 PPL) |
||||||||||||||
|
介质Medium |
水 蒸汽 油Water steam Oilgoods |
硝酸类 NitricAcid |
强氧化介质 strongey oxidable medium |
醋酸类 Acetic Acid |
尿素类 Urea |
||||||||||
进口氧气球阀PN1.6MPa主要连接尺寸及重量：
|
公称通径DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
L |
130 |
140 |
150 |
165 |
180 |
200 |
220 |
250 |
280 |
320 |
360 |
400 |
|
H |
59 |
63 |
75 |
85 |
95 |
107 |
140 |
152 |
178 |
252 |
272 |
342 |
|
W |
130 |
130 |
160 |
180 |
230 |
230 |
400 |
400 |
650 |
1050 |
1050 |
1410 |
|
Wt（㎏） |
2.5 |
3 |
5 |
6 |
7 |
10 |
15 |
19 |
33 |
58 |
93 |
160 |
进口氧气球阀PN2.5MPa主要连接尺寸及重量：
|
公称通径DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
L |
130 |
140 |
150 |
165 |
180 |
200 |
220 |
250 |
320 |
400 |
400 |
550 |
|
H |
59 |
63 |
75 |
97 |
107 |
142 |
152 |
178 |
252 |
272 |
342 |
345 |
|
W |
130 |
130 |
160 |
230 |
230 |
400 |
400 |
700 |
1100 |
1100 |
1500 |
1500 |
|
Wt(Kg) |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
进口氧气球阀PN2.5MPa主要连接尺寸及重量：
|
公称通径DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
L |
130 |
140 |
150 |
180 |
200 |
220 |
250 |
280 |
320 |
400 |
400 |
550 |
|
H |
59 |
63 |
75 |
97 |
107 |
142 |
152 |
178 |
252 |
272 |
342 |
345 |
|
W |
130 |
130 |
160 |
230 |
230 |
400 |
400 |
700 |
1000 |
1100 |
1500 |
1800 |
|
Wt(Kg) |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
