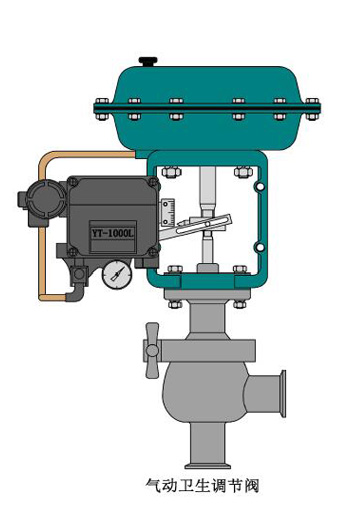

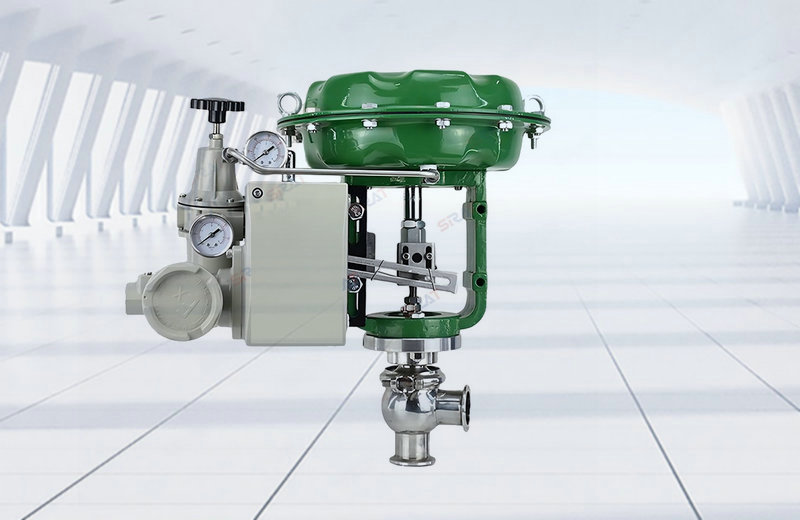

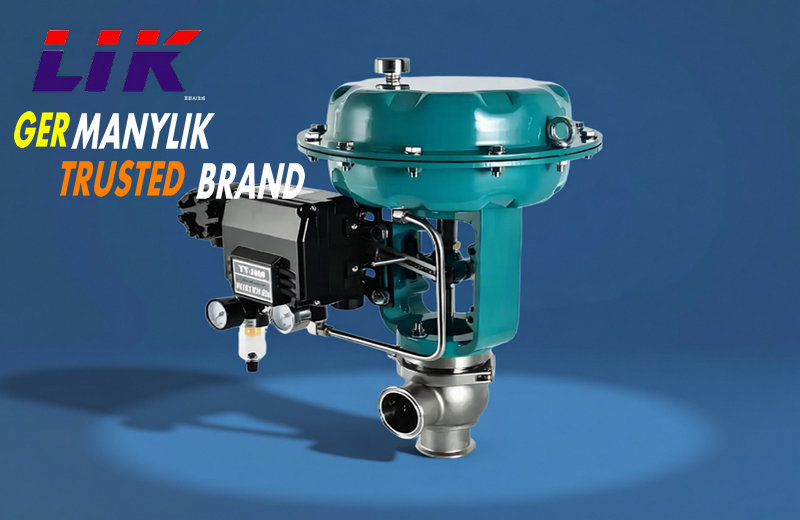

进口卫生级气动薄膜调节阀 特性和优点
角型设计确保阀门自排放，标准电子抛光，光滑表面确保清洁，无介质积存区域，不会产生潜在的污染。快速拆装阀体和阀帽，使阀门打开和维修快捷容易，使过程停机时间缩短。
进口卫生级气动薄膜调节阀技术参数
阀体型式 ：角型铸造球体式（标准型）
三通、直通、多通等（变型产品）
公称通径：Dn15、25、40、50、65、80、100mm
公称压力：PN1.0MPa
连接型式 ：卡箍式、螺纹式、法兰式（如无合同约定，将按卡箍式连接供货）
材 料
：不锈钢304SS、316SS、316LSS
填 料：
三元乙丙橡胶,聚四氟乙烯
进口卫生级气动薄膜调节阀 阀内组件
阀芯型式：单座柱塞型阀芯
流量特性：等百分比（E%）；直线（L）
材 料：不锈钢304SS、316SS、316LSS
执行机构型式：多弹簧式膜片执行机构
膜片材料：乙丙橡胶夹尼龙
弹簧范围：1.5～3kg/cm2（0.15～0.3MPa）
气源接口：M16×1.5
环境温度：-30～+70℃
阀体型式：气开式或气关式
进口卫生级气动薄膜调节阀 附件
阀门定位器、手轮机构、空气过滤减压阀、行程开关、阀位传送器等。
进口卫生级气动薄膜调节阀 性能
泄漏量：小于额定Kv的0.01%
回差：带定位器：小于全行程的1%；不带定位器：小于全行程的3%
基本误差：带定位器：小于全行程的±1%；不带定位器：小于全行程的±5%
可调范围：30 : 1
进口气动薄膜卫生级调节阀 执行器技术参数
|
执行器名称 |
ZHA/B多弹簧簿膜执行机构 |
||
|
执行器型号 |
ZHA/B-22 |
ZHA/B-23 |
ZHAB-34 |
|
有效面积(cm2) |
350 |
350 |
560 |
|
行程(mm) |
10、16 |
25 |
40 |
|
弹簧范围 |
1.5~3kg/cm2(0.15~0.3MPa) |
||
|
膜片材料 |
乙丙橡胶夹尼龙布 |
||
|
气源接口 |
RC1/4" |
||
|
环境温度 |
-30~+70℃ |
||
|
可配附件 |
定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等 |
||
|
作用形式 |
气关式(B)-失气时阀位开(FO);气开式(K)-失气时阀位关(FC) |
||
进口卫生级气动薄膜调节阀外形尺寸
|
公称通径mm |
25 |
40 |
50 |
65 |
80 |
|
L0 |
100 |
105 |
105 |
155 |
155 |
|
L1 |
100 |
125 |
125 |
175 |
175 |
|
A |
φ285 |
φ285 |
φ285 |
φ285 |
φ285 |
|
L |
90 |
90 |
90 |
95 |
95 |
|
H |
470 |
480 |
480 |
510 |
510 |
