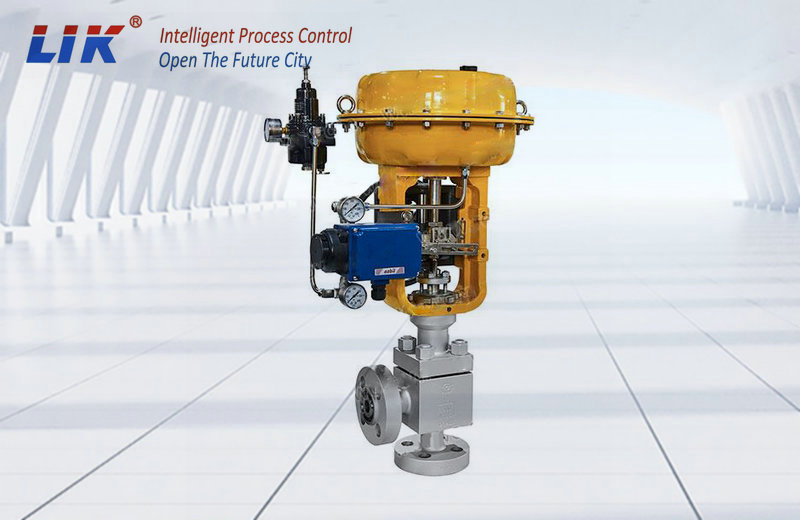

进口气动高压角型调节阀是以直角流道阀体（90°角式结构）为基础，集成气动执行机构的高精度控制设备，通过4-20mA信号驱动阀芯位移，实现16-42MPa高压环境下流量、压力的动态调节。其区别于直通式阀门的核心优势
进口气动高压角型调节阀产品特点：
进口气动高压角型调节阀是针对调节阀在高压或高压差、有严重汽蚀、冲蚀的严酷工况条件下寿命短、阀杆易断裂、衬套易脱落严重问题而改进的产品。高压角式调节阀它采用多级节流形式来分摊压差，减少了气蚀、冲蚀、挠流破坏，大大提高了调节阀的使用寿命，特别是用在尿素系统中比普通高压阀寿命提高2-3倍。气动高压角型调节阀体为直角形，阀芯为单导向结构，阀体流路简单，阻力小，特别适用于高粘度，含有悬浮物和颗粒状介质流体的调节，可避免结焦、粘结、堵塞。
进口气动高压角型调节阀 技术参数
|
可调范围 |
Kv值<18时 R=20:1;Kv值>18时 R=30:1 |
|
公称压力 |
16、22、32MPa |
|
阀芯形式 |
套筒导向单座柱塞型阀芯 |
|
流量特性 |
直线 |
|
作用形式 |
气开式、气关式 |
|
工作温度 |
普通型-40~230℃;散热片型230~450℃，特殊订货450~600℃ |
|
法兰标准 |
符合JB/T2769-92标准、可按ANSI、JIS、DIN 等订货生产 |
|
执行机构 |
ZHA/B型多弹簧气动薄膜执行机构 |
|
可配附件 |
定位器、电磁阀、空气过滤减压阀、限位开关、阀位反馈器、紧急作装置、手轮机构等 |
进口气动高压角型调节阀 零件材料
|
零件名称 |
阀体 |
阀杆 |
阀芯 |
阀座 |
填料 |
压缩弹簧 |
波纹薄膜 |
|
材料 |
40锻钢 |
2Cr13 |
2Cr13或堆 |
2Cr13或堆 |
V形 |
60Si2Mn |
丁睛橡胶 |
进口气动高压角型调节产品结构：

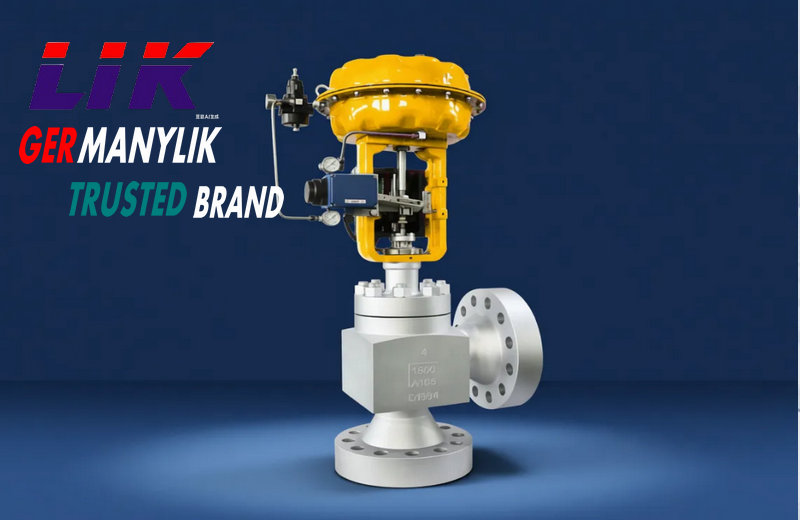

气动高压角型调节阀由气动薄膜多弹簧执行机构和角型高压阀组成。采用透境式阀座结构，阀座易于更换，密封性能好。DN≤25的阀座、阀芯头部采用6YC1硬质合金，DN≥32的阀芯采用堆焊钨钴合金。高压角式调节阀具有耐气蚀，抗冲涮等优点，大大提高使用寿命。
广泛应用于各种化工、炼油等行业，尤其适用于合成氨、尿素工业上高压和高压差介质调节。
