进口电动高压焊接球阀
产品概述

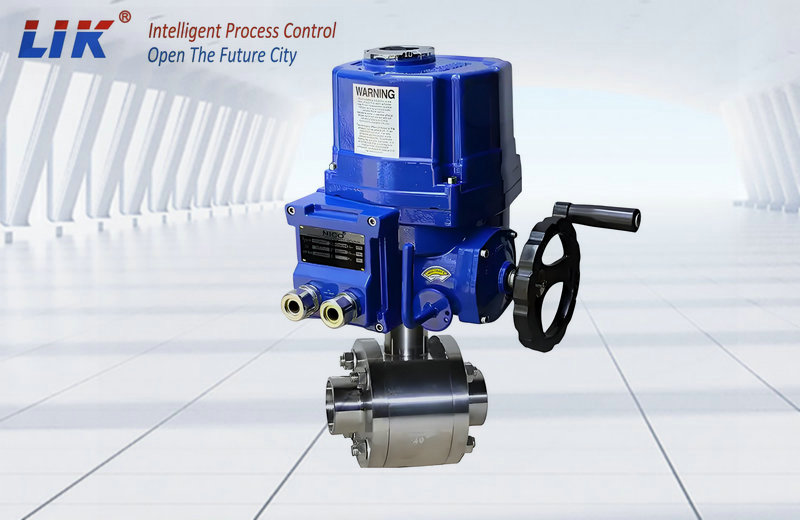

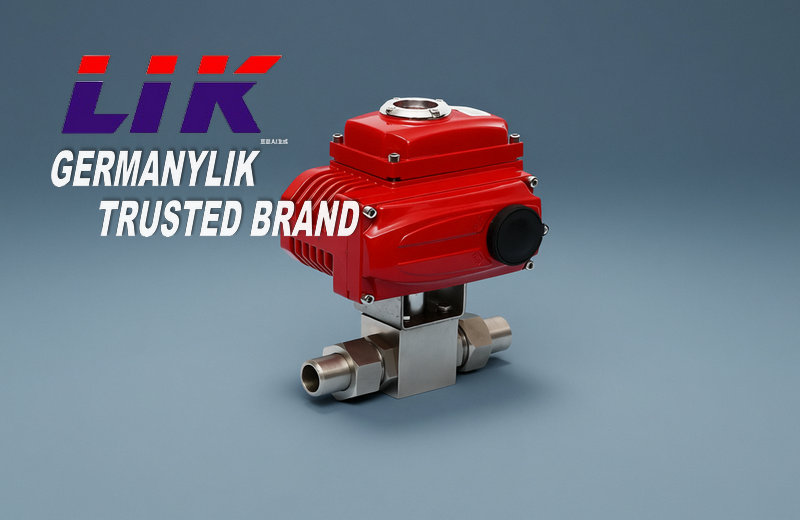

莱克品牌-进口电动高压焊接球阀是由锻钢高压阀体及引进型角行程电动执行器组成。电动执行器采用一体式结构,输入220V电源即可直接进行开关量调节,亦可内置伺服模块,输入控制信号(4~20mADC或1~5VDC)及单相电源即可控制运转。电动高压球阀主要零部件经过专业厂家锻制,克服了铸钢阀门潜在的缺陷,在最大工作压力下能够保持其结构的抗压均匀性。适用介质: 水、油、气及腐蚀性介质和酸碱腐蚀性介质。电动高压球阀广泛应用于化工、石油、天然气、冶金、等行业及含硫化氢介质、杂质多、腐蚀严重的天然气长输管线。
产品详情

进口电动高压焊接球阀 主要技术参数及性能



公称通径 DN(mm)

6

8

10

15

20

25

32

40

50

允许压差(MPa)

≤公称压力

阀体形式

三段式锻造阀体

公称压力

PN16.025.032.042.0 MPaANSI 15030060090015002500LB

连接形式

焊接式(对焊、承插焊)

密封填料

尼龙、V型聚四氟乙烯填料等

阀芯形式

O型球体阀芯

流量特性

近似快开特性

动作范围

090°、0360°

泄露量Q

软密封:零泄漏

基本误差

±1%

回差

±1%

死区

1%(可调)

可调范围

2501

配置执行机构

可配PSQBV-TORKUNIC361RSOV-TORK等系列角行程电动执行机构

控制方式

开关到位灯(开关两位控制)、无源触点信号、1/5K电位计、智能调节(420mA模拟量信号控制)



进口电动高压焊接球阀 执行器技术参数



执行器类别

 执行器参数

执行器参数

电源电压

标准:220V AC单相02 可选:110V AC 单相、380/440V AC 三相、24V/110V/220V AC

输出力矩

50N·M2000N·M

50N·M3000N·M

动作范围

090° 0360°

090°、0°~270°可选

动作时间

15/30/60

18S112S

保护装置

过热保护

内置过热保护、过载保护

环境温度

-30°~60°

-20℃~+70

手动操作

同附带手柄操作

机械离合机构,配手轮操作

机械限位

电气、机械二重限位

2个外部调整螺栓

防护等级

IP65

IP65IP67、可定制IP68

防爆等级

无防爆

Exd BT4,Exd CT6

位置测量

可选装开关或电位计

电位计、比例控制单元

驱动电机

8W/E

鼠笼式异步电机

进线接口

PE1/2″进线线锁

2 PF 3/4

壳体材料

铝合金

钢,铝合金,铝青铜,聚碳酸脂

外涂层

干粉,环氧聚酯,具有超强防腐功能



进口电动高压焊接球阀 主要零件材料



零件名称

零件材料

阀体

304

316

316L

球体

304

316

316L

阀杆

304

316

316L

阀座密封圈

PTFE、碳素纤维+PTFE、对位聚苯、高压尼龙密封

填料

VPTFE、增强四氟



进口电动高压焊接球阀 主要性能指标



公称通径DN(mm)

DN15-300

公称压力

PN(MPa)

10.0

16.0

25.0

32.0

42.0

试验压力

强度试验

15.0

24.0

37.5

48.0

63.0

密封试验

11.0

17.6

27.5

35.2

46.2

低压气密试验

0.50.7

适用介质

水、油、蒸气、硝酸类(温度≤200)、醋酸类(温度≤200)







进口电动高压焊接球阀 产品选型



1)阀体参数:公称通径、工作压力、工艺介质、使用场合、阀体材料等系列参数。
2)执行器参数:电源电压、控制方式、控制信号(4-20mA,1-5V)、作用方式(-开式,电-关式)
尽量详细提供以上技术参数,方便我公司生产及技术人员为您准确选型。如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务!
