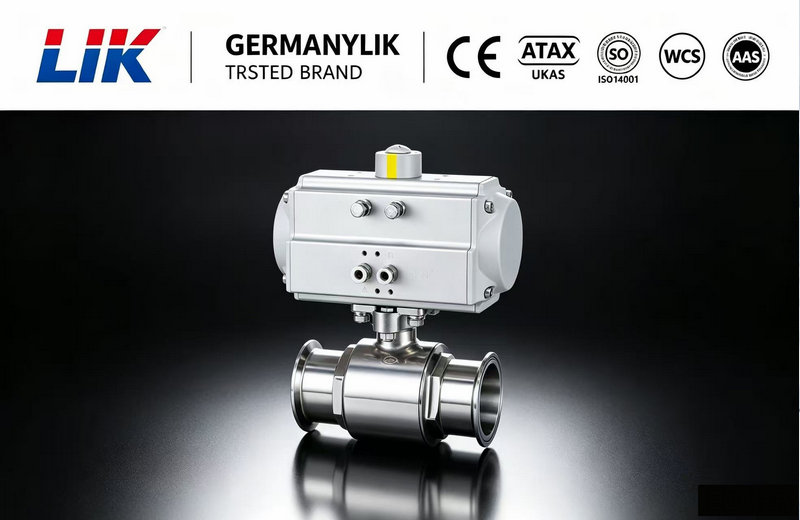

进口气动卫生级球阀
产品概述
进口气动卫生级球阀,皆经过精密的检验流程和严格的品质管理。加工过程中,流道经过精密抛光和灭菌处理。其结构是由三段式阀体组成,由外部四只较长螺栓从两端夹住中间 阀体与阀球而成。密封圈为全封闭式紧紧包裹住阀球,无空间和死角。两端为卡箍连接方便拆卸、清洗、维修。工作原理也是通过执行器90度的旋转来带动球体的旋转以达到介质的流通与阻断
产品详情

进口卫生级气动球阀是气动执行器与快装球阀装配组成。也称为气动快装球阀和气动卡箍球阀。可分为两通和三通、四通结构,皆经过了精密的检验流程和严格的品质管理,流道经过精密抛光和除菌处理,采用了全包的F4密封,没有死角且容易清洗。直通式卫生级气动球阀阀体采用不锈钢精制而成,流道内壁0.5um240Grit)电子抛光,保持流体畅通无阻。密封面采用的全包PTFE没有死角,保证卫生。卫生级气动球阀广泛应用于啤酒工程、食品工程、化学工程、制药工程、生物工程和水处理工程等领域。



进口气动卫生级球阀设计特色



sISO5211标准连接平台

孔径大小与管道一致,不产生沉淀物

内壁240Grit抛光,流道畅通无阻

全包的PTFE密封没有死角,易清洗

双层阀杆填料与对压碟型弹片装置



进口气动卫生级球阀技术参数



口径范围

DN15DN200 (1/2"8")

压力范围

PN0.61.6Mpa

温度范围

-25℃~+150

材质可选

不锈钢(304316316L

密封材料

PTFE

连接方式

卡箍、外螺纹(可定制焊接式)

驱动方式

气动执行器、电动执行器、手动

控制方式

开关型ON/OFF、调节型4-20mA1-5

可选附件

电磁阀、限位开关、减压阀、定位器、手轮机构、保位阀、快排阀。(注明是否防爆)



进口气动卫生级球阀参数



称压力(MPa)

PN0.61.01.6

阀体形式

两通、三通、四通

阀体材质

304316316L

连接形式

卡箍、螺纹、焊接

阀芯形式

"O"型球形阀芯

阀芯材质

304316316L

密封材质

PTFE≤150

密封填料

聚四氟乙烯填料

泄露率

软密封:零泄露

气动执行器技术参数

可配EV-TORKATRTPTVTAW单双作用气动执行器

供气压力0.40.7MPa 电气接口:G1/4"G1/8"G3/8"G1/2"

控制方式:开关型(可选装附件)、调节型(配定位器+选装附件)

单作用执行机构:气关式(B)--失气时阀位开(FO);气开式(K)--失气时阀位关(FC)
双作用执行机构:气关式(B)--失气时阀位保持(FL);气开式(K)-- 失气时阀位保持(FL)

气动附件:定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等
