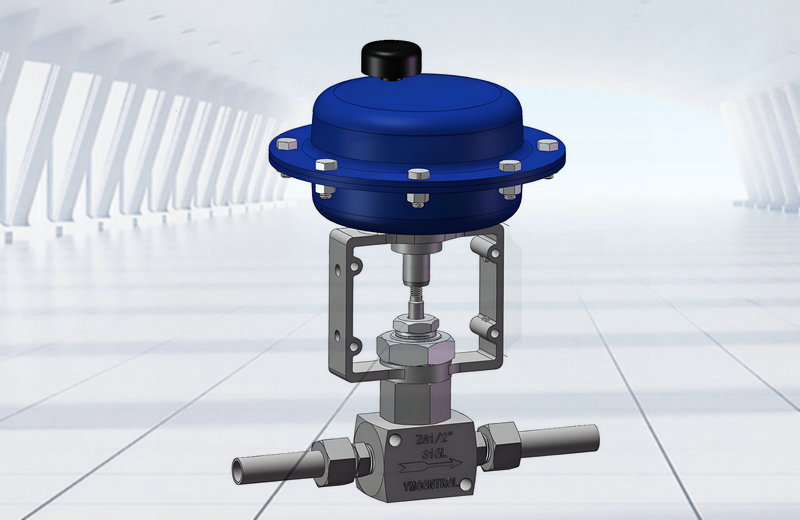

进口气动薄膜调节阀-设计压力1500PSI，10MPa，连接方式：法兰、螺纹、焊接、VCR等，可来图来样定制
进口气动薄膜调节阀设计Kv值有Kv0.001，Kv0.002，Kv0.005，Kv0.01，Kv0.02，Kv0.05，Kv0.1，Kv0.2，Kv0.5，Kv1，Kv1.25，Kv1.6，Kv2
进口气动薄膜调节阀设计阀芯尺寸直径Φ1mm，Φ2mm，Φ2.5mm，Φ3.5mm，Φ5mm，Φ6mm，Φ8mm，Φ10mm，Φ11mm
流量特性：直线Lin、等百分比EQ%。

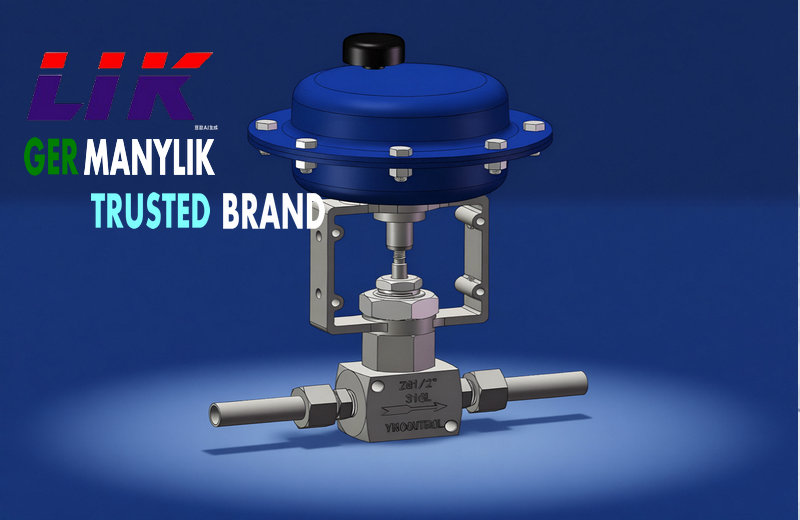

德国莱克LIK品牌,进口高精度微小流量阀芯采用V型切口设计，技术难度更高，品控要求更苛刻，当然有更高的控制精度。
进口高精度微小流量气动调节阀是专门针对小流量调节而开发的小口径调节阀，可广泛控制各种气体、液体、蒸汽的流量， Kv值可至0.005。因而可应用在许多需准确控制微小流量的场合，如精细化工、食品添加剂、医药、电子等行业。
该系列调节阀亦可专门用于LIKSCR/SNCR烟气脱硝系统，使用介质一般为20%浓度氨水或尿素，通过上位机的控制，经T-1000智能型电气转换器或电气阀门定位器输出的标准气源信号20-100KPa（即3-15PSI）或DC4-20mA模拟信号来准确控制阀门的开度，从而准确调节氨水或尿素的喷射量，以达到更高标准的烟气脱硝效率，符合烟气环保要求。
进口高精度微小流量气动薄膜调节阀的主要性能指标
|
公称通径DN |
1/4"、1/2"、3/4"（ZG螺纹,NPT螺纹） |
||||||||||||||
|
额定流量系数Cv |
直线 |
0.005 |
0.01 |
0.02 |
0.05 |
0.1 |
0.2 |
0.5 |
0.63 |
1.1 |
1.25 |
1.6 |
2.0 |
||
|
等百分比 |
— |
— |
0.02 |
0.05 |
0.1 |
0.2 |
0.5 |
0.63 |
1.1 |
1.25 |
1.6 |
2.0 |
|||
|
额定行程（mm） |
10、16 |
||||||||||||||
|
膜片有效面积Ae（cm2） |
100、200 |
||||||||||||||
|
公称压力 |
MPa |
1.6, 2.5, 4.0,6.4(6.3) /2.0, 5.0, 11.0 |
|||||||||||||
|
Bar |
16, 25, 40, 64(63)/20, 50, 110 |
||||||||||||||
|
Lb |
ANSI：Class150、Class300、Class600 |
||||||||||||||
|
连接方式 |
内螺纹、法兰、焊接式、VCR等定制 |
||||||||||||||
|
流量特性 |
直线、修正直线、修正等百分比 |
||||||||||||||
|
阀芯形式 |
针形（柱塞式） |
||||||||||||||
|
固有可调比 |
50:1 |
||||||||||||||
|
执行机构形式 |
电子式 |
电源电压：AC220V，DC24V等，控制信号：DC4-20mA等 |
|||||||||||||
|
气动 薄膜式 |
气源压力：0.14/0.25MPa，弹簧范围20~100KPa、40-200KPa等 |
||||||||||||||
|
允许泄漏量 |
Ⅳ级、Ⅵ级(微气泡级) |
||||||||||||||
|
工作温度 t(℃) |
-20～200 、-40～250、-60～250等 |
||||||||||||||
|
附件 |
电气阀门定位器（SIEMENS：6DR5 Series、YTSeries、AVPSeries and so on） 电气转换器（BELLOFRAM：T-1000 Series） 电子式电动执行器（PSL Series） |
||||||||||||||
