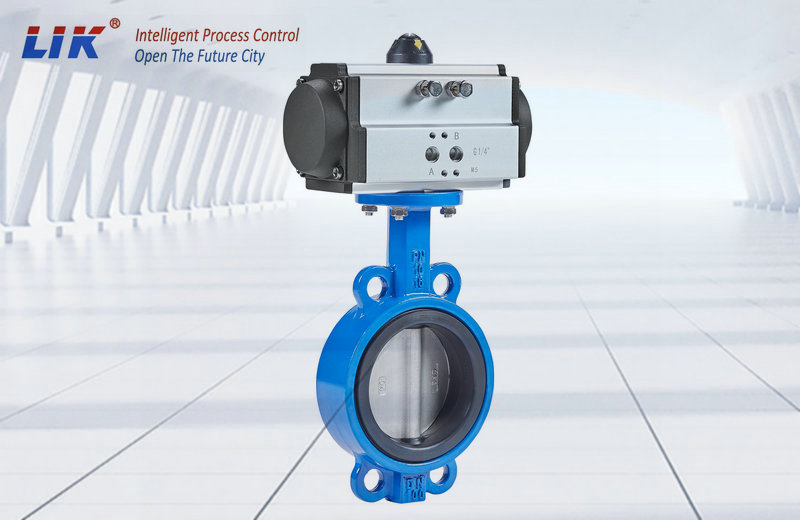

进口气动软密封对夹式蝶阀是一种采用气动执行器驱动的阀门，主要用于管道介质的截断或调节控制。其核心密封结构采用橡胶或复合软密封材料（如EPDM、NBR），适用于水、空气、油品及弱腐蚀性介质，尤其在含颗粒、纤维或粘稠流体的工况中表现优异123。广泛应用于食品、环保、化工、电力等行业
产品特点Product features
1、体积小、重量轻、操作轻巧、便于安装、维修。
2、密封性能优良可靠、零泄漏,使用寿命长。
3、流量特性趋于直线,调节性能更优。
4、结构简单,开关迅速,90°旋转启闭。
5、可代替闸阀、截止阀、旋塞阀、胶管阀及隔膜阀等各种阀的使用。
工作原理working principle
1，启闭机制：气动执行器接收压缩空气，驱动阀杆带动蝶板在阀体内0°～90° 旋转。
全关：蝶板与介质流向垂直，软密封面压紧阀座，阻断流动。
全开：蝶板与流向平行，流阻极小（仅蝶板厚度）。
调节：蝶板处于 0°～90° 任意角度，精准控制流量。
2，密封原理
正向密封：介质压力推蝶板压紧阀座，形成自密封。
反向密封：执行器预紧力 + 弹簧补偿（单作用），维持密封面贴合。
技术参数Technical Specifications
|
公称通径 |
DN50～DN1200（2"～48"） |
|
公称压力 |
PN6/PN10/PN16（0.6/1.0/1.6MPa）；Class 150LB |
|
阀体材质 |
球墨铸铁（QT450）、铸钢（WCB）、不锈钢（CF8/CF8M） |
|
蝶板材质 |
不锈钢 304/316、镀镍磷、衬塑 |
|
EPDM |
-20℃～+120℃，水 / 热水 / 弱酸弱碱 |
|
NBR |
-20℃～+90℃，油品 / 油脂 |
|
VITON |
-20℃～+180℃，高温 / 强酸 / 溶剂 |
|
PTFE |
-40℃～+180℃，强腐蚀 / 高洁净 |
|
环境温度 |
-30℃～+70℃ |
|
备注 |
其它特殊密封材质或特殊温度亦可根据客户要求设计选型。 |

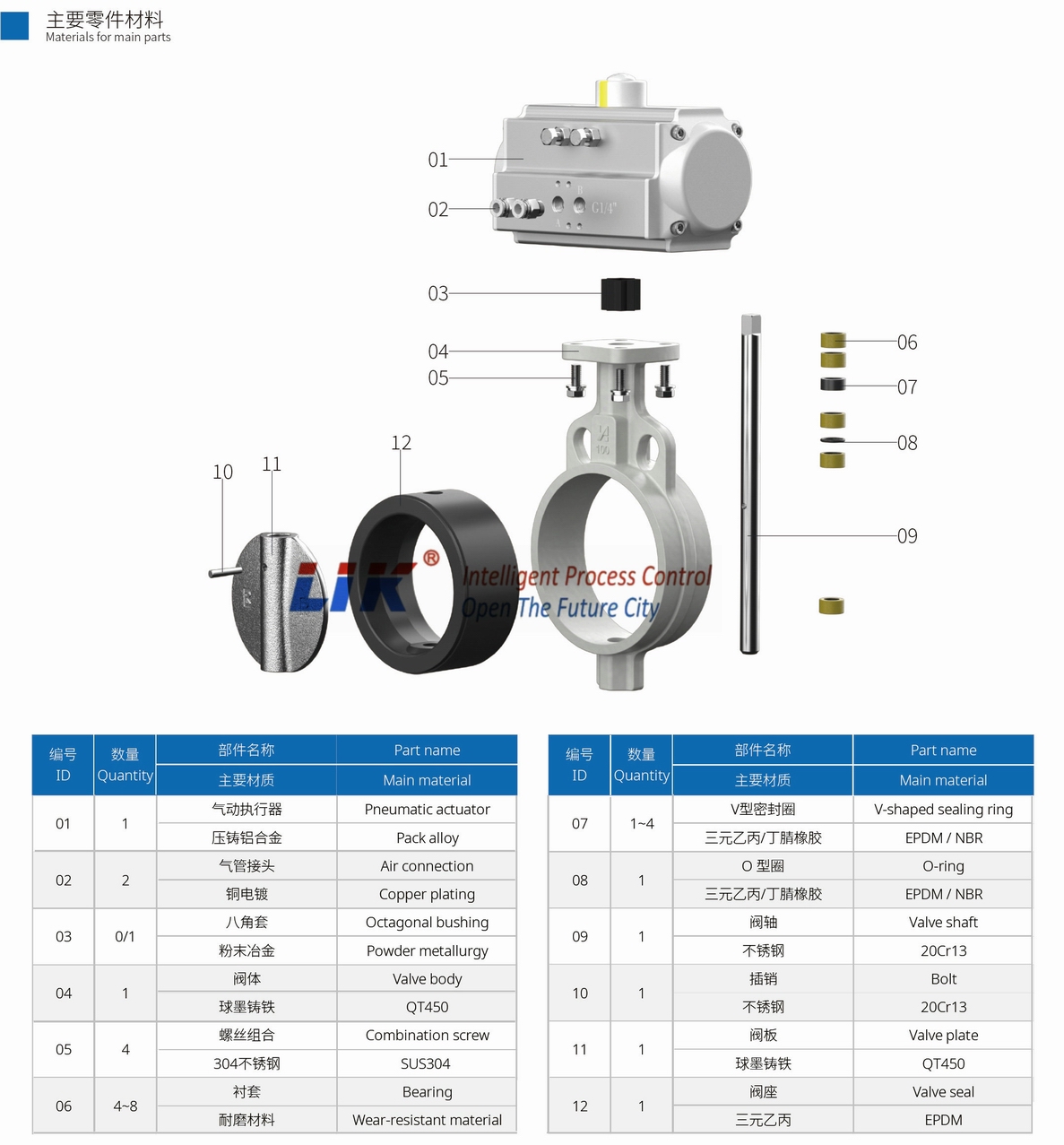

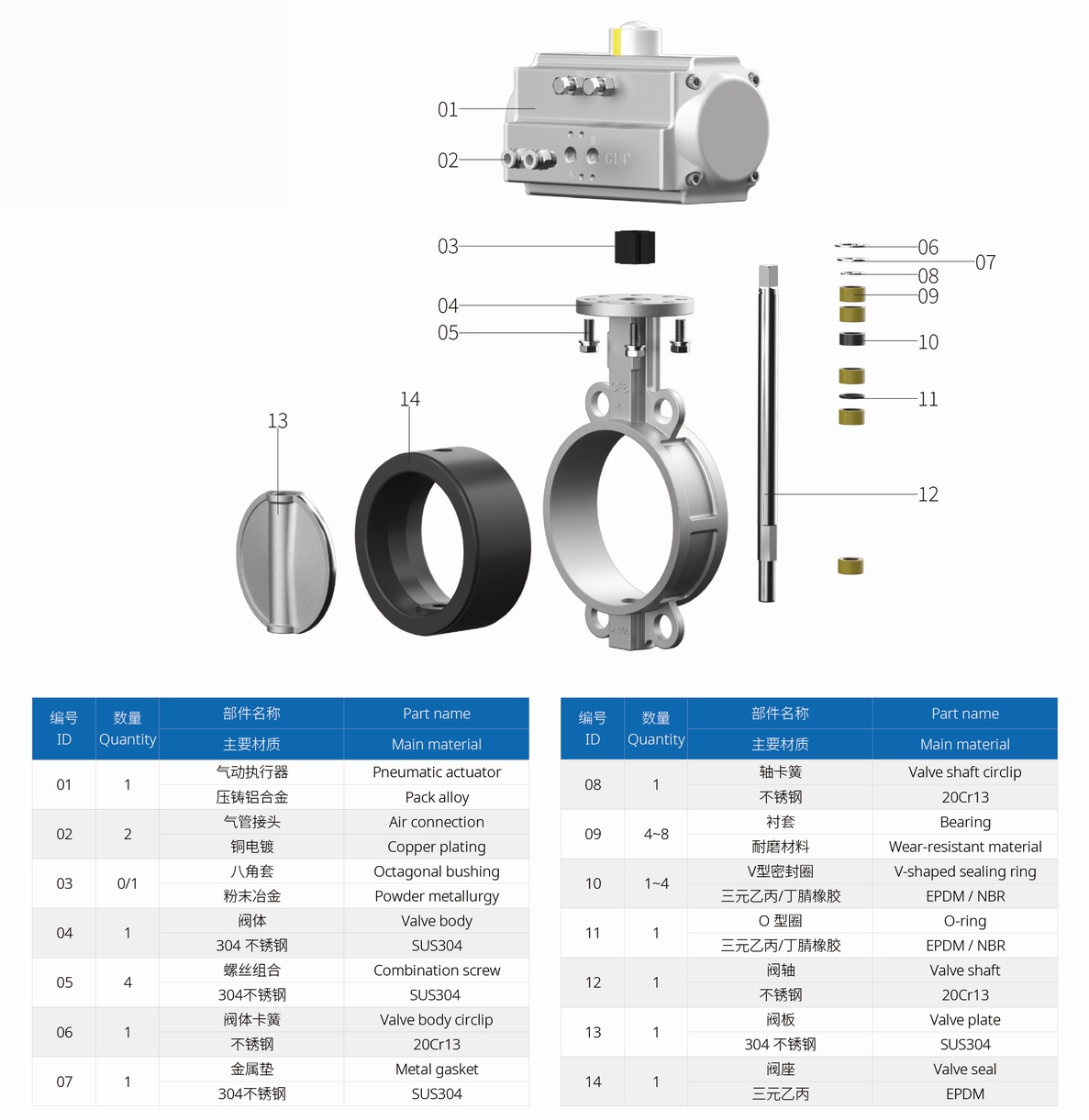

主要零部件材质Material of main parts
