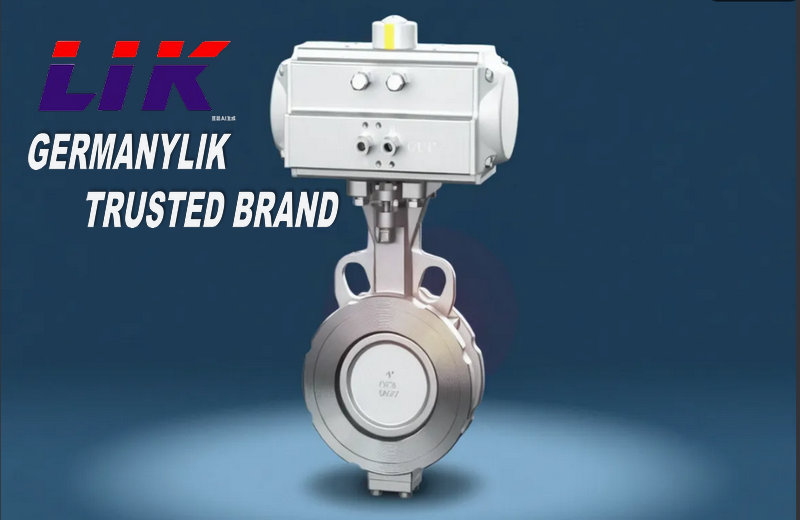

进口气动对夹式三偏心蝶阀是一种结合气动执行机构与三偏心蝶阀结构的高性能流体控制装置，专为高温、高压、腐蚀性介质及高精度流量调节场景设计。其核心特征是通过三次偏心结构实现无摩擦密封，适用于石油化工、电力、冶金等工业领域
产品特点Product features
流阻极低：全开流阻系数≤0.1，压力降小，流量特性近似等百分比，调节精度高。
双向密封：正反向均零泄漏，介质压力越高密封越紧，自密封效应显著。
耐磨损 / 抗冲刷：金属硬密封适配含颗粒、粉尘介质，寿命为软密封 3～5 倍。
防爆 / 防火：标准符合 API 607/6FA，防静电设计（阀杆 - 阀体电阻＜10Ω）。
控制灵活：开关型（电磁阀）/ 调节型（4-20mA 定位器），响应＜1 秒，适配 DCS/PLC 远程控制。

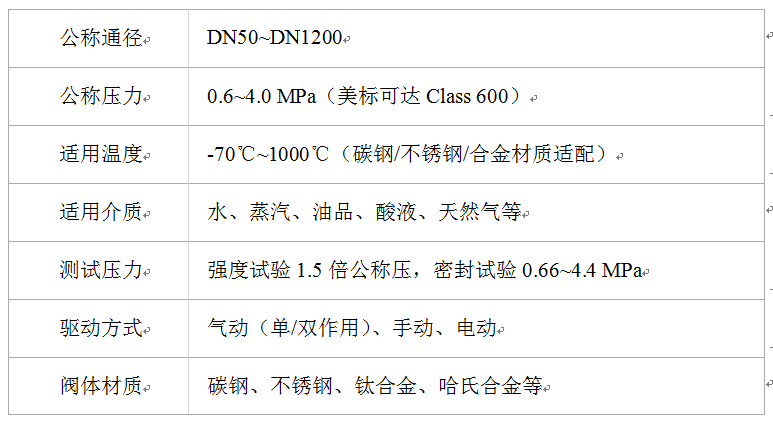

技术参数Technical Specifications
|
公称通径 |
DN50～DN1200（2"～48"） |
|
公称压力 |
PN16/25/40bar（Class 150/300/600LB） |
|
阀体材质 |
WCB（碳钢）、CF8/304、CF8M/316、316L、双相钢 |
|
阀板材质 |
同阀体，表面堆焊 STL6 硬质合金 |
|
阀座材质 |
多层次金属硬密封（不锈钢 + 石墨 + 合金）、PTFE 软密封 |
|
连接方式 |
对夹式（凸耳 / 无凸耳） |
|
适用温度 |
碳钢 - 29℃~425℃；不锈钢 - 40℃~550℃；软密封 - 40℃~200℃ |
|
适用介质 |
蒸汽、高温导热油、酸碱盐溶液、天然气、油品、煤粉烟气等 |
|
泄漏等级 |
金属密封 VI 级（零泄漏）；软密封 VI 级 |
|
试验标准 |
强度试验 1.5 倍 PN；密封试验 1.1 倍 PN；API 598 |
|
备注 |
其它特殊密封材质或特殊温度亦可根据客户要求设计选型。 |
执行器参数Actuator parameter
|
驱动方式 |
气动活塞式（双作用 / 单作用弹簧复位） |
|
供气压力 |
0.4~0.7MPa |
|
动作范围 |
0~90°（可调） |
|
输出扭矩 |
50~50000N·m（按口径 / 压力匹配） |
|
环境温度 |
-20℃~+60℃（低温型 - 40℃） |
|
防爆等级 |
Exd II BT4/CT6（可选） |

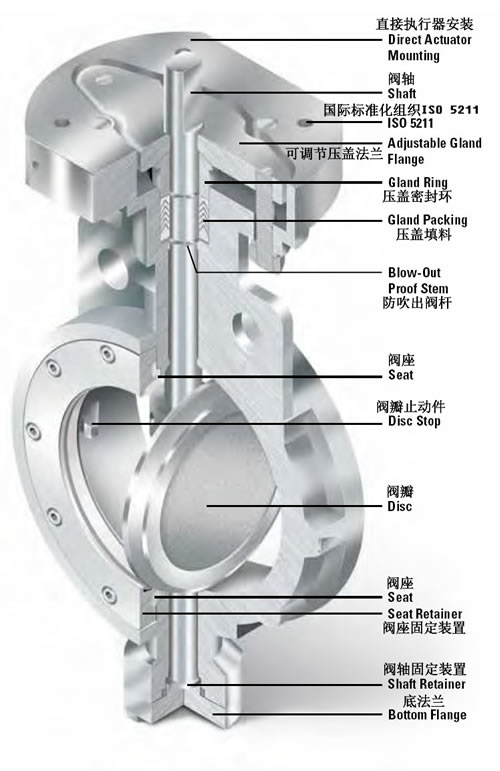

结构设计特点Structural design features
阀体与蝶板
阀体采用对夹式紧凑结构，蝶板为三偏心锥面设计，降低流阻系数（全开时流阻≤0.1）。
阀杆与密封
阀杆材质为2Cr13或铬钼钢，密封面堆焊硬质合金（如577MO、钴基802），双向承压可达10MPa
工作原理working principle
气动执行器接收控制信号后，驱动阀杆带动蝶板旋转0°~90°。开启时，三次偏心结构使密封面脱离阀座，实现零摩擦；关闭时，蝶板与阀座形成线接触并逐渐压紧，依赖介质压力增强密封
选型与注意事项Selection and Precautions
选型要点
介质特性：腐蚀性介质选择哈氏合金/钛材；含颗粒介质需硬密封。
温度压力：超高温（>500℃）需特殊堆焊密封；高压场景选双向压结构
执行机构：爆炸环境选防爆型气动头；调节流量需配定位器。
注意事项
安装时确保管道法兰平行，避免阀体变形。
定期检查密封面磨损，高温工况需润滑阀杆
