流体控制：通过球体90°旋转实现快速通断（启闭时间<1秒），全通径设计压降≤0.02MPa16；
介质适配性：适用温度范围-196℃~650℃，耐压等级覆盖Class 150~2500（PN16~PN420）37；
密封性能：软密封（PTFE）泄漏率≤0.1ppm（ANSI VI级标准），硬密封（碳化钨）耐颗粒冲刷及高压差

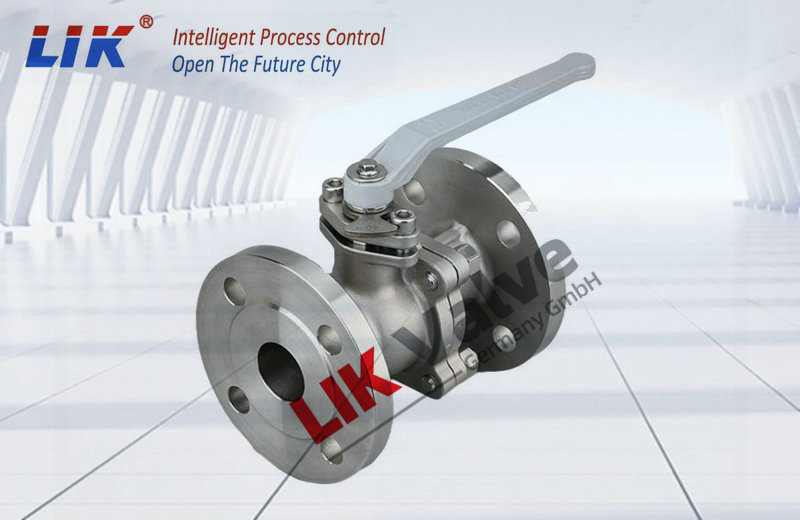

进口高平台法兰球阀是一种通过旋转90度即可实现开启和关闭的阀门。其设计使得介质在流经时受到的阻力最小，从而实现直通流道的高效性。平台法兰球阀适用于多种工作介质，包括水、溶剂、酸和天然气等，甚至能应对恶劣条件下的介质，如氧气、过氧化氢等
结构特点
1扭矩设计：平台法兰球阀采用弹性阀座与球芯弹性接触密封，提供均匀的旋转扭矩，手感润滑，开启无抱死。阀座切边设计避免了高压差状态下球口嵌入阀座的问题
2密封性能：弹性阀座的预密封效果在阀门关闭后，上游阀座在介质压力下形成自密封效果，确保密封耐久性
3寿命设计：弹性阀座的预压缩行程长，磨损补偿量大，确保阀座密封面的压强上升，从而实现密封耐久性
4飞出和防泄漏设计：阀杆下凸设计防止飞出，阀杆上的O型圈有良好的自密封作用，阀杆填料V型设计达到无泄漏效果
执行标准及性能规范
|
公称通径 |
DN15-DN150、1/2"-6" |
|
公称压力 |
10K |
|
壳体强度试验压力 |
PN2.4 |
|
低压气密试验压力 |
0.8MPA |
|
适用介质 |
水、油、气、硝酸类、醋酸类 |
|
设计及制造标准 |
ANSI B16.34、GB/T-12224-2015 |
|
试验标准 |
API598、GB/T13927-2008、EN12516-3 |
|
螺纹标准 |
G、BSP、BSPT、DIN259 、DIN2999、ISO228 、NPT 、PT 、ISO7/1 |
主要配件材料表
|
阀体 |
A216（WCB)、A351 CF8、CF8M、CF3M、321、2205 |
|
阀盖 |
A216（WCB）、A351 CF8、CF8M、CF3M、321、2205 |
|
球体 |
SUS304、SUS316 、SUS316L、SUS321、SUS2205 |
|
阀杆 |
SUS304、SUS316 、SUS316L、SUS321、SUS2205 |
|
阀座 |
聚四氟乙烯 PTFE、RPTFE、M111、M1600、M1700、PPL 、PCTFE、PEEK |
|
填料 |
聚四氟乙烯 PTFE、RPTFE、M111、M1600、M1700、PPL |
|

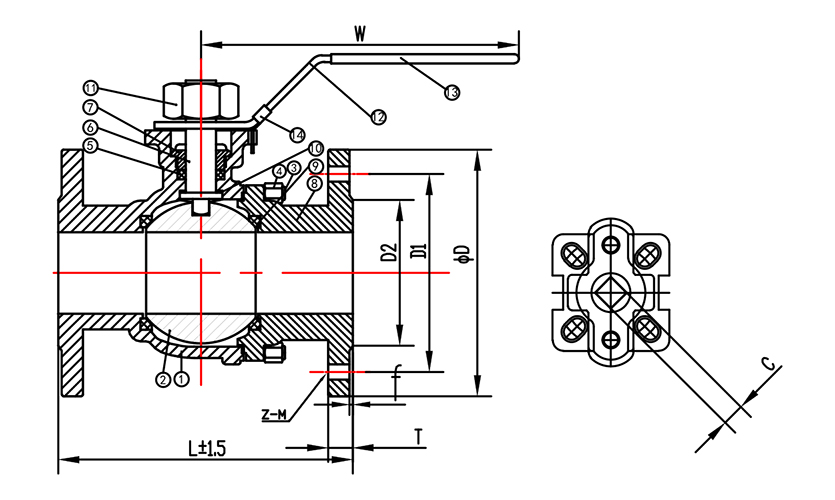

NO. |
零件名称 |
材质 |
数量 |
|
1 |
阀体 |
CF8M/CF8 |
1 |
|
2 |
球 体 |
SS304/SS316 |
1 |
|
3 |
螺 栓 |
S201/S304 |
4（6） |
|
4 |
螺 母 |
S201/S304 |
6（12） |
|
5 |
填 料 |
PTFE/RPTFE |
1 |
|
6 |
阀 杆 |
SS304/SS316 |
1 |
|
7 |
压 盖 |
SS304/SS316 |
1 |
|
8 |
阀 盖 |
CF8M/CF8 |
2 |
|
9 |
阀 座 |
PTFE/RPTFE |
2 |
|
10 |
止推垫圈 |
PTFE/RPTFE |
1 |
|
11 |
螺 母 |
S201/S304 |
1 |
|
12 |
手 柄 |
S201/S304 |
1 |
|
13 |
手柄套 |
PVC |
1 |
|
14 |
锁 |
S201/S304 |
1 |
