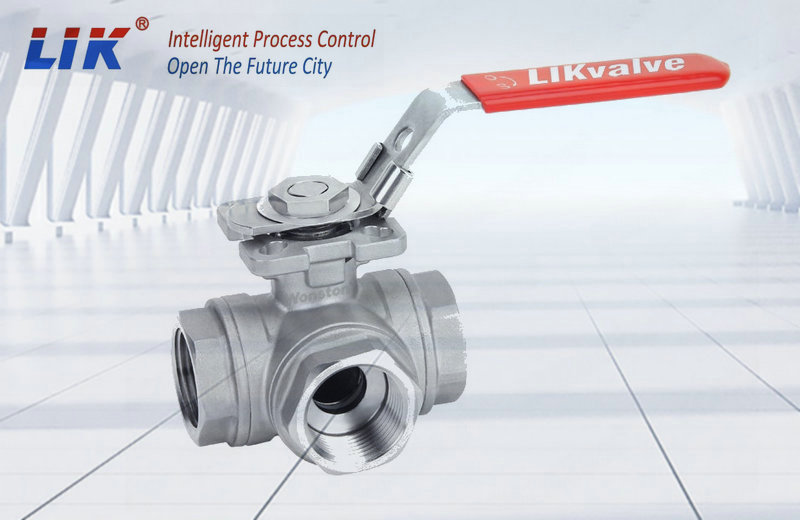

进口不锈钢三通内螺纹球阀采用奥氏体不锈钢阀体，通过内螺纹（NPT/BSPT标准）连接管道，利用旋转球体实现介质流向控制。其核心功能分为两类：
T型结构：支持三向分流（一进两出）、合流（两进一出）或介质混合，适用于化工配比、双支路分配等场景
L型结构：仅允许直角通道切换（如A→B或A→C），用于反应釜进料方向变更、双出口择一控制
产品特点
结构设计
紧凑型阀体：DN50以下整体锻造，DN50以上三段式锻造，适配狭窄空间
模块化密封：L型配双阀座，T型配四阀座设计，提升密封可靠性
性能优势
零泄漏密封：PTFE软密封达ISO 5208 VI级，金属硬密封满足API 6FA防火标准
耐腐蚀性：316L含钼（2-3%），耐氯化物腐蚀能力较304提升50%
操作维护
阀杆双重密封（V型填料+O型圈），支持在线维护
气动执行器响应时间1-3秒，电动型定位精度±0.5%
技术参数
|
公称通径 |
DN15~100mm |
|
连接标准 |
NPT/BSPT/G，口径DN10-DN100 |
|
压力等级 |
PN16-PN40（常规型），特殊型号达PN7038 |
|
温度范围 |
PTFE密封：-29℃~180℃；金属密封：-196℃~650℃3 |
|
流量控制 |
T型：三向全通/两两互通；L型：仅直角双通切换45 |
|
连接标准 |
NPT/BSPT/G，口径DN10-DN10035 |
阀体材质选择
|
材质 |
特性 |
适用场景 |
|
304 |
含Cr18%/Ni8%，耐弱腐蚀介质（淡水、弱酸碱） |
食品设备、普通工业管道 |
|
316L |
添加钼元素（2-3%），抗晶间腐蚀性强9 |
海水、强酸、化工反应系统 |
性能参数
密封等级：软密封泄漏率≤10⁻⁶ mbar·L/s（ISO 5208 VI级）3
扭矩要求：L型扭矩≤50N·m（常规）；T型需高扭矩执行器（≥80N·m）3
防爆认证：Exd II CT6级气动执行器，适配易燃易爆环境8
主要作用
|
类型 |
功能 |
应用 |
|
T型 |
介质混合/分配（如药液配比系统） |
化工反应釜多原料输入、双生产线分流 |
|
L型 |
流向切换（如双出口择一控制） |
能源管道应急切断、清洗管路切换 |
安装指南
以下是综合行业标准和工程实践的安装方法，确保阀门性能可靠。安装过程分步骤执行，需严格遵守操作规范以避免泄漏或损坏。
一、安装前准备
零件检查与清洁
检查阀体、球芯、密封圈、阀杆等部件是否有划痕、变形或污染，损坏部件必须更换。
彻底冲洗阀体内腔（DN10-DN100口径），去除灰尘或杂质，防止损坏阀座或球芯。
工具与环境准备
备好扳手、螺丝刀、清洁布及螺纹密封材料（如生料带或密封胶）。
确保工作环境干净无尘，管道接口无毛刺或杂物。
预安装测试
对电动/气动执行器进行通断测试，验证开关到位、信号反馈及响应时间（电动型精度±0.5%）。
确认螺纹标准匹配（NPT/BSPT），避免安装冲突。
