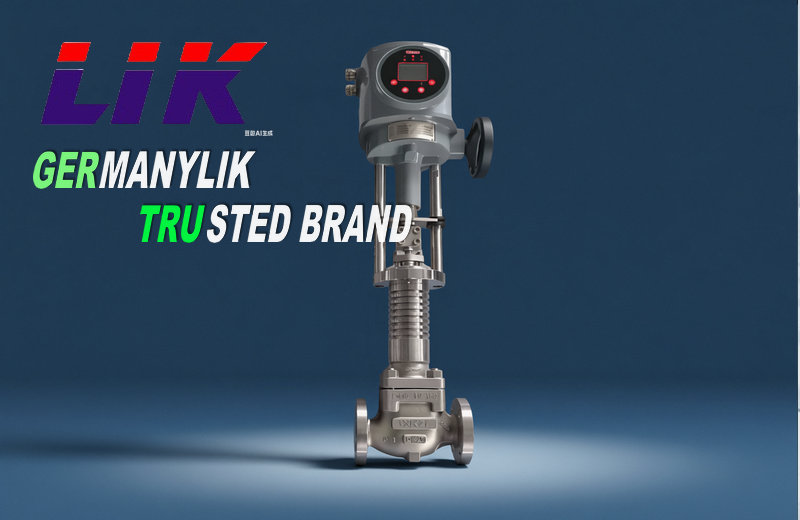

进口电动带散热调节阀（又称电动高温散热调节阀），专为高温介质（蒸汽、导热油、高温气体 / 液体） 工况设计，由电子式电动执行机构（3810L/PSL 系列） 与高温调节阀体集成，阀杆处标配散热片（散热塔），可阻断高温传导，保护执行器电子元件；接收工业标准 4-20mA/1-5V・DC 信号，自动调节开度，精准控制流体压力、流量、温度、液位，适配高温、高压、高精度自动化调节场景。

进口电动带散热调节阀产品特点

✅ 高效散热，耐高温：加长阀盖 + 多级散热片，介质温度可达 **+450℃（超高温型 + 560℃）**，避免执行器过热损坏。

进口电动带散热调节阀设计特点

1,散热塔一体化设计：阀杆与散热鳍片整体锻造，无焊接，导热快、强度高，避免高温开裂。
2,加长隔热阀盖：高温专用加长阀盖，配合散热鳍片，双重隔热，阻断热量向上传导至执行器。
3,上导向平衡阀芯：阀芯顶部导向，运行平稳、偏心小；平衡式结构抵消高压差轴向推力，减小执行器力矩。
4,流线型 S 流道：流阻小、流通能力大（Cv 值提升 30%），压降损耗低，不易积料堵塞。
5,高温密封系统：采用柔性石墨 + PTFE 复合高温填料，耐高温、低摩擦，密封可靠且不影响调节精度。
6,模块化组装：阀体、散热塔、内件、执行器独立模块化，拆装、更换配件便捷，无需整体拆解管线。

进口电动带散热调节阀构组成（由上至下）

1,电动执行器：电机、伺服模块、阀位反馈、手轮机构。
2,散热片（散热塔）：多片式铝合金 / 碳钢散热鳍片，核心隔热部件。
3,阀盖：高温加长型，支撑阀杆、容纳填料。
4,填料函：柔性石墨 / 金属石墨填料，密封阀杆、防止外漏。
5,阀体：直通 / 角式，内置阀芯、阀座、导向套。
6,阀芯 / 阀座：平衡式结构，节流与密封核心。
7,连接法兰 / 焊接端：与管道连接，承受压力

进口电动带散热调节阀技术参数‌

  电动执行器参数

进口电动带散热调节阀应用领域

石油化工：高温蒸汽管网、导热油系统、精馏塔、反应釜高温介质调节。
电力热力：电站锅炉蒸汽、减温减压装置、热力管网、高温热水自控。
冶金行业：工业炉高温烟气、导热油输送、连铸机冷却系统（300℃+ 蒸汽）。
供热暖通：城市集中供热、中央空调高温水 / 蒸汽系统、采暖设备温度控制。
精细化工：高温反应釜、蒸馏装置、高温溶剂（≤425℃）流量压力调节。
其他高温工况：高温气体输送、窑炉温度控制、焚烧炉烟气调节等。

进口电动带散热调节阀安装方法

安装方向：阀门垂直正装，执行器竖直朝上，禁止倒装 / 横装（倾斜≤5°），避免散热塔受力变形。
流向要求：按阀体流向箭头安装，介质流向与箭头一致，严禁反装（影响散热与调节精度）。
管道支撑：阀门前后设置独立管道支撑，禁止阀门承受管道自重 / 拉力，防止阀体与散热塔连接处开裂。
高温补偿：300℃以上工况，阀门前后加装膨胀节，预留热胀冷缩间隙，避免应力损坏阀体与散热结构。
检修预留：管路加装前后切断阀 + 旁路阀，方便不停机检修，保护散热塔与执行器。
接线规范：按执行器说明书接线，接地可靠；防爆场所接线符合防爆要求，严禁私改接线。
安装校验：安装后手动全行程启闭，无卡滞；接入 4-20mA 信号，校验开度与信号匹配度，确保调节精准。
