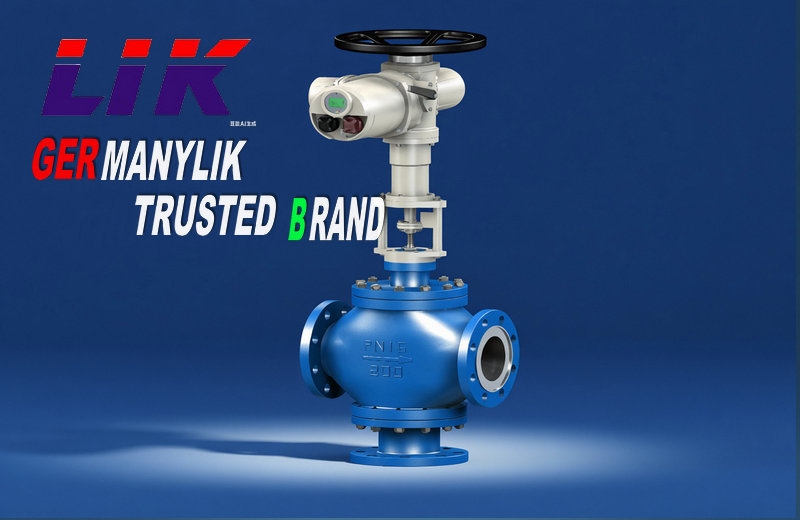

进口电动三通合 流/ 分流调节阀产品特点

1，合流、分流两用，功能分明

合流型：两路介质混合成一路，多用于冷热流体混温调节；

分流型：一路介质按比例分成两路，多用于旁路回流、流量分配。

2，流道合理、调节平稳

流线型三通阀体，流阻小、流量系数大；阀芯双导向结构，运行无卡滞、无振荡，调节线性好。

3，密封优良、泄漏量小

精密研磨阀芯阀座，密封等级高，内漏小；可选金属硬密封、软密封，适配高温、常温不同工况。

4，控制精度高、智能免维

护匹配一体化智能电动执行器，接收 4-20mA 标准信号，调节精度 ±0.1% FS，带位置反馈、过载、过热、限位保护，可直接接入 DCS/PLC。

5，耐高温高压、工况适应性强

阀体采用铸钢 / 不锈钢整体铸造，耐温耐压范围宽；高温款配加长散热阀盖，有效隔离高温，保护电动执行器。

6，防爆户外可用

执行器可选Exd II BT4、Exd II CT6防爆等级，防护 IP67，适合化工防爆区、室外雨淋粉尘环境。

进口电动三通合流 / 分流调节阀结构设计特点

1，三通一体式阀体，结构紧凑，无需复杂三通管件；
2，套筒式 / 柱塞式阀芯，上下双导向，动作平稳、抗冲击；
3，阀杆采用不锈钢精加工，耐腐蚀、不变形；
4，填料采用聚四氟乙烯 / 柔性石墨，密封可靠、耐高温；
5，上装式结构，维护无需拆下整阀，检修方便。

进口电动三通合流 / 分流调节阀技术参数‌

进口电动三通合流 / 分流调节阀工作原理

电动执行器接收控制系统 4-20mA 调节信号，驱动阀杆带动阀芯上下直线位移，改变三通内部各端口流通面积：
   合流型：两个进口开度此增彼减，实现两种介质按比例混合，稳定出口温度与流量；
   分流型：进口介质按比例分配至两个出口，实现旁路回流、负荷分配、稳压调节；
同时位置传感器实时闭环反馈，自动修正偏差，保证调节连续、稳定、精准。

1，暖通空调 / 供热：中央空调冷热混水、换热站温度调节、小区供热恒温控制；
2，电力热电：机组热力系统旁路分流、冷凝水分配、蒸汽温水混合；
3，石油化工：装置换热系统物料混合、回流比例调节、温度自控回路；
4，轻工精细化工：工艺流体配比、恒温反应、循环流量分配

1，先确定类型：冷热混温选合流型；旁路回流、流量分配选分流型，不可互换使用。
2，压力温度：按管道设计压力、温度选定 PN 等级及阀体材质（WCB/304/316L）。
3，口径选型：按工艺流量计算 Kv 值，正常工作开度控制在 60%～80%，避免口径偏大造成调节震荡。
4，流量特性：温度调节、负荷波动大选等百分比；比例精准分配选线性。
5，执行器配置：普通室内用标准型；化工危险区选防爆型；户外选 IP67 防护。

进口电动三通合流 / 分流调节阀安装方法

1，严格按阀体流向标识安装，分清合流、分流接口，不可接反；
2，阀体保持垂直安装，管道无额外应力，法兰螺栓对角均匀锁紧；
3，高温工况必须选用加长散热阀盖，预留检修空间；
4，电动执行器接线规范，防爆区域按防爆标准施工、可靠接地；
5，安装,后先手动全行程检查无卡滞，再通电校准 4-20mA 开度对应关系
