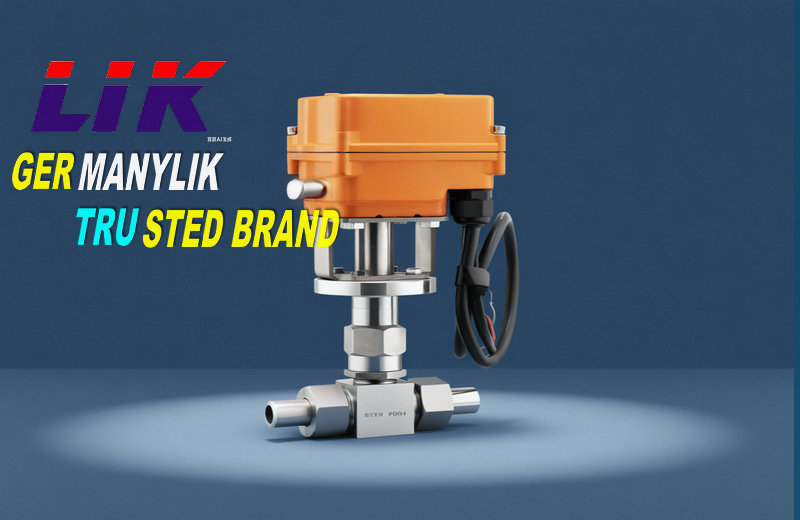

进口电动针型调节阀结构与工作原理

针型阀体组件

阀体采用整体锻造工艺，耐压强度高，抗高压冲击、不易变形，适配高压（最高 32MPa）、高压差工况；标配小口径设计（DN6～DN25），锥形针式阀芯 + 精密研磨阀座，行程仅 8-12mm，微小位移即可精准控制流量；阀杆采用 316L 不锈钢，搭配 PTFE / 柔性石墨填料，耐高温、无外漏，可选波纹管密封结构，实现有毒介质的零外泄漏；阀体材质可选 304/316L 不锈钢、哈氏合金、双相钢，适配清水、油品、蒸汽、酸碱等多种介质。

控制系统（DCS/PLC）输出 4-20mA 标准信号（4mA 对应 0% 开度，20mA 对应 100% 开度），执行器内置的伺服放大器直接处理信号，驱动电机经减速机构输出直线推力，带动针型阀芯升降，改变阀芯与阀座之间的微小节流间隙，实现介质流量的精准调节；同时位置传感器实时采集阀芯位置，转化为反馈信号传回控制系统，形成闭环控制，自动修正偏差，确保微流量长期稳定无漂移。

  进口电动针型调节阀技术参数‌

进口电动针型调节阀产品优势

1，微流量精准控制，无调节盲区

锥形针式阀芯结构，行程短、分辨率高，极小流量也能平稳可控，线性控制优异，适配微量加注、配比场景，解决普通调节阀小流量振荡、控制失效的问题。
2，高压耐腐，适配严苛工况

整体锻造阀体，耐压最高可达 32MPa，抗高压冲击；可选 316L、哈氏合金等材质，适配氨水、尿素、酸碱溶剂等腐蚀性介质，耐高低温性能优异。
3，一体化设计，接线调试便捷

内置伺服放大器，无需额外配置外置放大器，简化现场施工流程；自带闭环反馈与故障保护，调试简单，降低运维成本。
4，体积小巧，安装灵活

小口径紧凑型设计，支持螺纹、卡套、法兰等多种连接方式，适合仪表管路、控制柜内部、狭小管廊等空间受限场景安装。
5，防爆户外通用，安全可靠

IP67 防护 + 防爆认证，可直接安装于化工防爆区、室外雨淋粉尘环境；多重保护机制，避免设备损坏与安全隐患。

环保脱硝：SCR/SNCR 系统 20% 氨水 / 尿素溶液微量精准喷射控制，实现氮氧化物稳定达标排放。
精细化工 / 医药：反应釜催化剂、助剂微量精准投加，无菌工艺流体配比，高纯试剂流量控制。
电力行业：锅炉化学加药、水汽取样回路微量调节，实现水质指标精准控制。
石油化工：高压仪表管路、采样分析系统流量精密控制，高压差工况下稳定运行。
实验室 / 科研：分析仪器、生物反应器气体 / 试剂流量稳定控制，半导体超纯水、化学品微量输送。

1. 选型要点
口径与 Kv 值匹配：按实际最小 / 正常 / 最大流量计算 Kv 值，确保阀门在正常工况下的开度处于 60%～80% 的最佳调节区间，避免口径过大导致控制振荡。
材质选择：常规介质选 316L 不锈钢；强腐蚀介质选哈氏合金 / 衬 PTFE；高压工况选锻造不锈钢阀体。
温度适配：≤250℃选用标准阀盖；＞250℃高温工况需选配加长散热阀盖，隔离高温保护执行器；≤-40℃低温工况选用低温加长型阀盖。
执行器配置：普通室内工况用标准型执行器；化工防爆区必须选用 Exd II CT6 防爆执行器；户外安装需 IP67 防护等级。
流量特性：微流量调节场景优先选用线性特性，确保开度与流量精准对应，控制无偏差。
2. 安装与维护
安装规范：优先直立正装，按阀体流向标识安装，禁止反装；螺纹 / 卡套连接需密封可靠，避免泄漏；高温工况需预留散热空间，安装前确保管道清洁，无杂质堵塞阀芯。
调试步骤：安装后先手动操作手轮，检查全行程（0%～100%）动作是否平稳无卡滞；通电后输入 4-20mA 信号，校准开度与信号对应关系，确保调节精度≤±0.1% FS；测试反馈信号与故障保护功能是否正常。
日常维护：正常工况每 3 个月巡检 1 次，检查阀体无腐蚀、密封件无老化，执行器动作平稳、开度反馈正常；含颗粒介质工况每季度检查阀芯磨损情况，及时更换损坏部件；建议在阀门前端加装小型过滤器，保护精密针型阀芯。
