在蒸汽疏水领域，莱克 LIK 是单阀座杠杆浮球式疏水阀的技术开创者与行业标杆，凭借独创的 SCCV 密封技术、高精度杠杆传动系统与全工况适配设计，成为石油化工、电力能源、冶金钢铁、食品制药等高端工业场景的首选品牌，市场占有率连续 15 年位居全球前三，是工业蒸汽系统节能降耗的核心供应商。
1.2 产品核心定义
德国莱克 LIK 进口单阀座杠杆浮球式疏水阀（型号：LIKTR-HS/FT44H 系列），属于机械型蒸汽疏水阀的高端旗舰品类，专为工业蒸汽系统 “连续排饱和凝结水、严密阻汽、快速排空气、高背压回水” 四大核心需求研发。产品采用单阀座密封 + 杠杆浮球传动经典结构，依靠凝结水液位变化驱动不锈钢浮球升降，通过精密杠杆力矩放大机构控制阀芯启闭，全程自动运行无需人工干预，可在压力 0.01MPa～4.0MPa、温度 - 20℃～425℃的极端工况下稳定工作，实现 “零过冷度排水、零蒸汽泄漏、零气堵汽锁” 的卓越性能，是工业蒸汽系统凝结水回收、节能增效的核心自控阀门。
产品特点Product features
✅ 单阀座灵敏密封：阀芯行程短、响应快；阀座水下布置，水封阻汽，泄漏率极低。
✅ 自动排气，防气堵 / 汽锁：内置热静力排空阀，启动时快速排空气，正常运行时自动关闭，缩短预热时间。
✅ 压力波动适应性强：工作压力范围宽（0.01MPa 起），不受压力 / 温度 / 流量波动影响，运行稳定。
✅ 高背压能力：最高背压率≥85%，适配凝结水回收系统，节能显著。
✅ 长寿命易维护：核心部件（浮球、阀座、阀芯）采用不锈钢，耐磨耐腐蚀；全组件集成阀盖，免拆管道即可
技术参数Technical Specifications
|
公称通径 |
DN15～DN100（1/2″～4″） |
|
公称压力 |
PN16、PN25、PN40；Class150、Class300 |
|
最高工作压力 |
0.01～4.0MPa |
|
适用介质温度 |
-20℃～425℃ |
|
阀体材质 |
WCB 碳钢、304 不锈钢、316L 不锈钢 |
|
内件材质 |
304/316L 不锈钢（浮球、杠杆、阀芯、阀座） |
|
连接方式 |
内螺纹、法兰、承插焊 |
|
背压率 |
≥85% |
|
排水特性 |
饱和水连续排放、零过冷度 |
|
密封方式 |
金属硬密封 |
|
备注 |
其它特殊密封材质或特殊温度亦可根据客户要求设计选型。 |

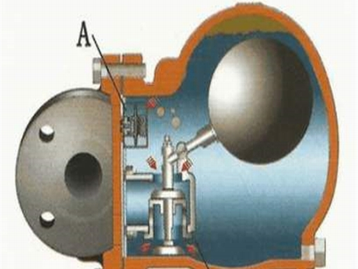

工作原理working principle
核心基于浮力 + 杠杆传动，分三阶段循环：
1，启动排气：系统初始充满空气，浮球低位，阀芯开启；内置排气装置快速排空气，防止气锁。
2，正常排水：凝结水进入阀体，液位上升，浮球上浮带动杠杆开阀排水；液位下降时浮球回落，阀芯关小，连续自动排水。,
3，阻汽密封：蒸汽窜入时，浮球浮力骤增，阀芯快速关闭，水封阻断蒸汽；蒸汽冷凝后恢复排水

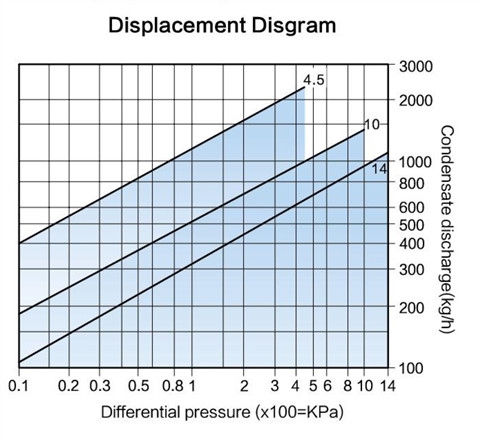

排量图Displacement diagram
上图中的冷凝水排量是基于饱和温度下的，在蒸汽设备刚开机状态时冷凝水为冷态，疏水阀内部热静力排空气阀打开可额外增加冷凝水的排量。
冷机气动额外增加的排量
PMX 4.5bar：700kg/h；PMX 10bar：1300kg/h；PMX 14bar：1600kg/h

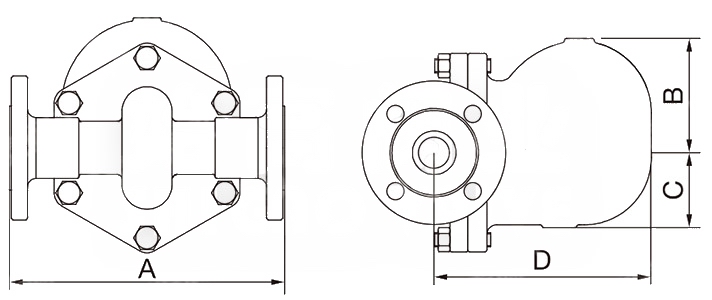

外形尺寸Overall Dimension
|
DN |
A |
B |
C |
D |
|
32 |
270 |
115 |
75.5 |
225 |
|
40 |
270 |
115 |
75.5 |
225 |
|
50 |
270 |
115 |
75.5 |
225 |
|
65 |
270 |
115 |
75.5 |
225 |
安装方法Installation method
✅方向：阀体箭头与流向一致（进口→出口）。
✅位置：可水平 / 垂直安装（垂直时出口向下）；避免倒置。
✅前置过滤：入口必装60–100 目过滤器，防杂质卡涩圆盘。
✅排污管：出口接排污管，避免背压过高（≤50% 进口压力）；长排污管需通大气。
✅保温：低温环境需保温，防止阀上腔过快冷凝导致频繁启闭。
✅维护空间：预留拆卸空间，便于检查 / 更换圆盘。
✅严禁并联：多疏水阀应独立安装，避免相互干扰。
厂家直供Factory direct supply
✅ 原装正品：德国莱克 LIK 原厂直供，全系列产品可提供原产地证明与质量检测报告。
✅ 规格齐全：常规口径现货库存，特殊材质 / 压力等级可定制，快速交货。
✅ 价格优势：厂家直供无中间商，批量采购可享阶梯优惠，性价比高。
✅ 售后保障：提供 18 个月质保期，专业技术团队全程指导安装调试，24 小时响应售后问题
