该阀门公称通径覆盖DN15（1/2"）–DN50（2"），适配中小口径管道；公称压力为PN10（1.0MPa），特殊定制可达 PN16（1.6MPa）；适用温度随隔膜材质不同，范围为 **-20℃至 + 180℃，可满足低温、常温及高温蒸汽工况需求。阀体采用316L（1.4435）不锈钢 **（标准配置），可选 304（1.4301）不锈钢，经整体锻造 + 精密加工而成，内表面电解抛光处理，粗糙度Ra≤0.8μm（标准）、Ra≤0.5μm（高纯工况）、Ra≤0.2μm（无菌工况），无死角、无盲角、无介质残留，支持 CIP/SIP 在线清洗与灭菌，符合 GMP、FDA、3A 等卫生级认证标准。
产品特点Product features
丝扣连接易安装：G/NPT/BSPT 标准内螺纹，无需法兰螺栓，拆装快速，适配狭小空间（安装空间约为法兰阀 1/2）。
零泄漏密封：隔膜（EPDM/PTFE+EPDM）与阀座面密封，无外漏、无死角，泄漏率≤1×10⁻⁷Pa・m³/s。
卫生级流道：内腔抛光 Ra≤0.8μm，无滞留、易排空，支持 CIP/SIP 在线清洗灭菌，符合 GMP 标准。
气动控制可靠：单作用（常闭 / 常开）或双作用执行器，4–6bar 压缩空气驱动，启闭快速、可远程控制。
维护简便：隔膜为易损件，更换无需拆卸阀体，维护成本低；带可视位置指示
技术参数Technical Specifications
|
公称通径 |
DN15～DN50（1/2"～2"） |
|
公称压力 |
PN10（1.0MPa），可选 PN6/PN16 |
|
阀体材质 |
304 不锈钢、316L 不锈钢（优选） |
|
隔膜材质 |
PTFE（-20℃～150℃）、EPDM（-10℃～120℃）、氟橡胶（-25℃～180℃） |
|
连接方式 |
内螺纹（NPT/BSP），丝扣连接 |
|
驱动方式 |
气动（单作用：常闭 / 常开；双作用：双向） |
|
气源压力 |
0.4～0.6MPa（4～6bar） |
|
适用介质 |
水、蒸汽、酸碱溶液、有机溶剂、食品饮料、含颗粒流体 |
|
环境温度 |
-10℃～60℃ |
|
执行器材质 |
铝合金（阳极氧化）、不锈钢（可选） |
|
表面粗糙度 |
内表面 Ra≤0.8μm（卫生级 Ra≤0.4μm） |
|
备注 |
其它特殊密封材质或特殊温度亦可根据客户要求设计选型。 |

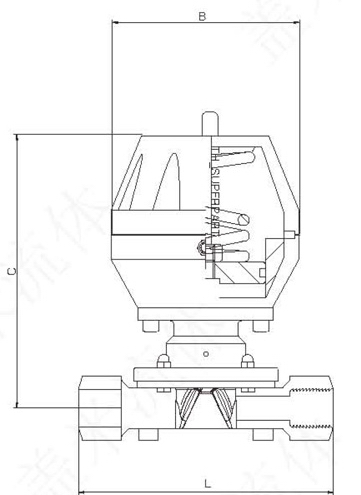

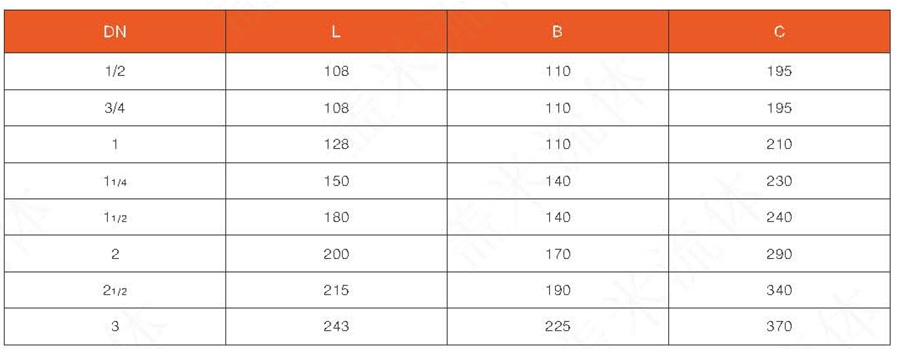

外形尺寸Overall Dimension
