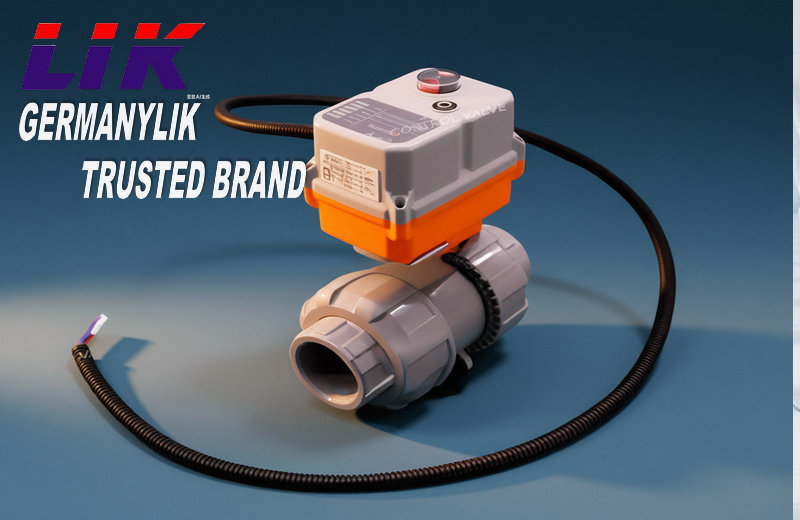

进口电动 UPVC 双由令球阀由莱克电动执行器 + UPVC 双由令三片式球阀阀体组合而成，阀体采用欧美原厂改性 UPVC 原料注塑成型，双由令（活接）承插 / 螺纹一体式结构，是防腐管路自动化通断、流量调节专用自控阀门。产品遵照 DIN、ANSI、JIS 国际管路标准，主打耐酸碱腐蚀、轻量化、易拆装免焊，依托电动执行器实现远程 PLC/DCS 自动化控制
产品特点Product features
1,双由令快拆结构：两端活套螺母 + 承插短接分体式，短接粘接管材固化后，拧丝即可拆装阀门，检修不用锯断原有管道，单边渗漏单独拆卸单侧由令维修；
2,超强耐化学腐蚀：UPVC 耐受盐酸、硫酸、烧碱、次氯酸钠、海水、各类盐溶液，不生锈、抗水垢附着，自熄阻燃材质；
3,轻量化低施工成本：重量仅碳钢阀门 1/5、铜阀 1/6，大口径管路无需重型支架固定，降低管线承重成本；
4,莱克执行器标配：欧美 / 韩国原装电机，内置过热断电保护，侧面内置手动六角应急开关（断电就地启闭），防护 IP66/IP67 防水防尘，户外潮湿车间可用
结构设计特点Structural design features
1,阀体模块化设计：双由令接头与阀体分体独立，由令接头粘接预埋在管道，阀体单独可拆卸，模块化便于后期替换维修；
2,上装式阀杆密封结构：填料压盖密封阀杆，有效防止介质从阀杆外渗，可微调填料松紧补偿老化损耗；
3,浮动球软密封结构：球芯浮动贴合阀座，依靠介质压力自紧密封，低压高压均能保证密封不漏；
4,执行器 ISO5211 标准连接：国标通用法兰对接，同规格执行器可互换，通用性强。
工作原理working principle
1,通断原理（开关型）：控制系统给出通电信号→电动执行器内部电机运转，经多级减速齿轮输出扭矩→驱动阀杆带动球体绕轴线 90° 旋转；球体通孔与管路重合 = 阀门全开，通孔垂直管路 = 全关；断电后内置限位机构锁定开度，防止介质压力自开自关。
1,调节原理（智能型）：控制系统输入 4~20mA 模拟信号，执行器内置伺服电路板对比信号差值，精准控制电机启停，驱动球体在 0~90° 任意定位，通过改变通孔截面积实现管路流量、压力连续调节，同步反馈实际开度信号至中控 DCS 系统。
技术参数Technical Specifications
|
公称通径 |
DN15～DN150 |
|
体材质 |
UPVC（深灰色）；可选 CPVC/PPH/PVDF 阀体 |
|
公称压力 |
PN10（1.0MPa）；高压定制 PN16（1.6MPa） |
|
介质温度 |
UPVC：-10℃~60℃；CPVC：-10℃~90℃；PVDF：-20℃~120℃ |
|
环境温度 |
-30℃~+60℃ |
|
密封材质 |
EPDM（水、弱酸）/PTFE（强酸、有机溶剂） |
|
连接方式 |
双由令承插粘接、NPT/PT 螺纹活接二选一 |
|
适用介质 |
纯水、污水、酸碱药液、盐水、海水、稀释药剂、空气、低粘度腐蚀性液体 |
|
备注 |
其它特殊密封材质或特殊温度亦可根据客户要求设计选型。 |
电动执行器参数Electric actuator parameters
|
工作电压 |
开关型：AC220V、AC24V、DC24V、DC12V；调节型标配 AC220V/DC24V |
|
控制信号 |
开关型：无源触点 / 三线制；调节型：4~20mA DC、0~10VDC 模拟量输入输出 |
|
启闭时间 |
3~15s（随口径增大加长） |
|
防护等级 |
标准 IP65，防爆定制款 ExdⅡBT4/CT6 |
|
输出扭矩 |
15Nm~120Nm（DN15~DN100 匹配对应扭矩） |
|
环境温度 |
-20℃~+60℃，避免强酸气体直泡执行器 |
选型选用建议Selection and Selection Suggestions
1,温度选型：≤60℃选 UPVC；60~90℃选 CPVC/PPH；强腐蚀高温选 PVDF；
2,介质选型：清水、弱酸用 EPDM 密封圈；氧化性酸、有机溶剂用 FKM 氟橡胶；
3,控制选型：只启停管路选开关型；需要控流量选 4~20mA 调节型；
4,电压选型：室内普通工况 AC220V；防爆、水池、潮湿户外优先 DC24V；
5,扭矩选型：DN15~DN32 选 25~50Nm；DN40~DN65 选 60~80Nm；DN80~DN100 选 100~120Nm；
