进口气动中线软密封蝶阀是以中线结构为主体、搭配气动执行机构的 90° 旋转式自控阀门，阀杆、蝶板、阀体中心同轴布置，阀体内置弹性软密封阀座。产品结构轻巧、启闭迅速、密封性能优异，公称压力以 PN10、PN16 为主，适配常温至中温的水、气体、油品、弱腐蚀介质，是给排水、暖通、环保、消防、通用化工等中低压管路常用的开关及调节类阀门，可实现就地与远程自动化控制，综合性价比高。

产品特点Product features

1，密封优异：软密封弹性阀座，挤压密封，双向零泄漏，泄漏等级达ANSI VI 级。

2，结构紧凑：长度短、重量轻（约为同口径闸阀 1/3），安装空间小，维护简便。

3，流阻极小：流线型蝶板，流阻系数小，节能，适合大口径、大流量工况。

4，启闭快速：气动驱动，90° 旋转，开关时间短（≤10s），支持远程与自动控制。

5，材质多样：阀体（球墨铸铁 / 碳钢 / 304/316 不锈钢）、密封（EPDM/PTFE/NBR/FKM）适配多介质。

6，寿命长：无销钉连接、球面蝶板，带压启闭 5 万次仍零泄漏；密封件可在线更换。

7，安全可靠：单作用弹簧复位，失气自动开关；执行器防护IP65，防爆可选。

工作原理working principle

气动执行器接收0.4～0.7MPa气源压力，推动活塞 / 拨叉旋转，带动阀杆与蝶板90° 回转：

全开（90°）：蝶板与管道平行，介质直通，流阻最小。

全关（0°）：蝶板垂直管道，外圆挤压软阀座，弹性变形形成密封比压，双向零泄漏。

调节（0°～90°）：配定位器，输入 4～20mA 信号，精确控制开度，调节流量 / 压力，近似快开流量特性。

失气保护：单作用弹簧复位，失气自动关（FC）或开（FO），保障系统安全。

技术参数Technical Specifications

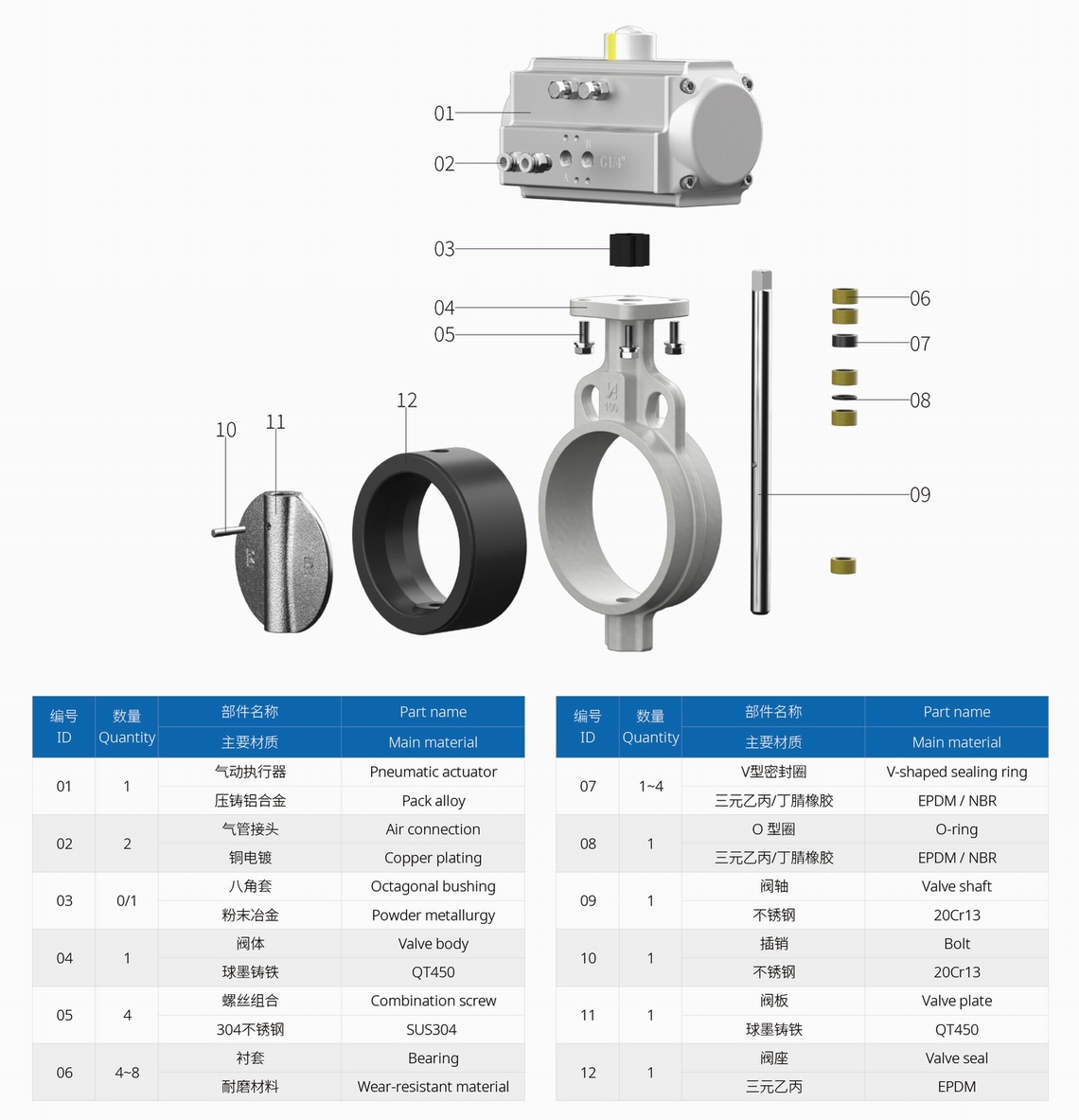

主要零部件材质Material of main parts

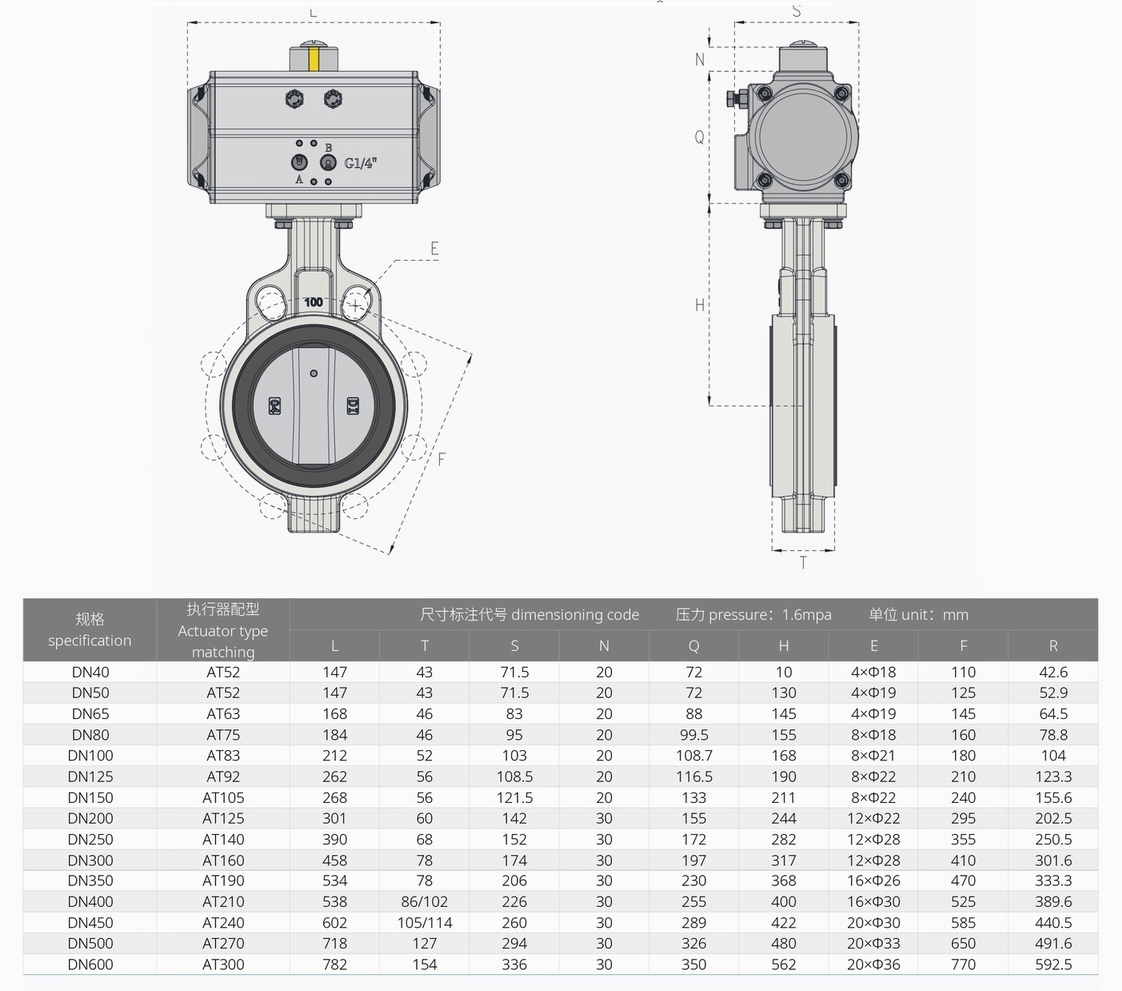

   外形尺寸Overall Dimension
