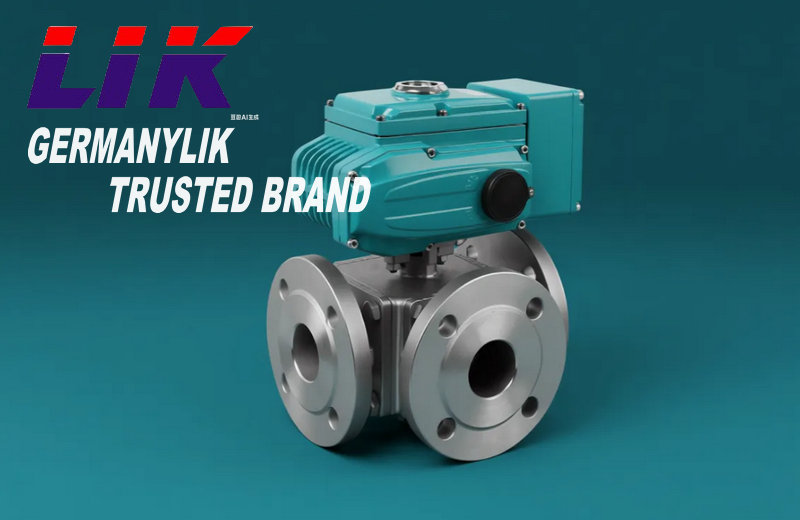

德国莱克 LIK 进口电动三通法兰球阀是集三通阀体、法兰连接结构、智能电动执行器一体化成套自控阀门，按照国际 API 6D、ASME B16.34、ISO 5208、DIN 工业标准原厂锻造生产，分为 L 型换向流道与 T 型分流合流流道两大结构，采用法兰对接形式与工业管道匹配，依靠电动执行器驱动球体 90° 旋转，实现介质换向、分流、合流、混合等多路流体切换功能。
产品特点Product Features
1、三通一体式球体流道设计，流阻极小，介质流通能力强，CV 流量系数高，不易积渣、堵塞，适合含轻微颗粒、浆液介质。
2、L/T 两种标准流道可选，单台阀门替代两台二通球阀，减少管路管件、降低安装空间与采购成本。
3、法兰连接标准化，适配 GB、ANSI、DIN 多种法兰标准，现场管道改造、更换无需重新加工管路。
4、阀体整体锻造成型，无砂眼气孔，承压稳定，抗水锤冲击，杜绝高压渗漏。
技术参数technical parameters
|
公称通径 |
DN15~DN300 |
|
公称压力 |
PN16、PN25、PN40；Class150、Class300、Class600 |
|
阀体材质 |
WCB 碳钢、304、316L、哈氏合金 C276、蒙乃尔 400 |
|
球体材质 |
同阀体，硬质合金堆焊（硬密封款） |
|
阀座密封 |
软密封：PTFE/RPTFE/PPL；硬密封：Stellite6 司太立合金 |
|
适用温度 |
软密封：-40℃~180℃；硬密封：-196℃~450℃ |
|
泄漏等级 |
软密封 VI 级零泄漏；硬密封 IV 级 |
|
流向类型 |

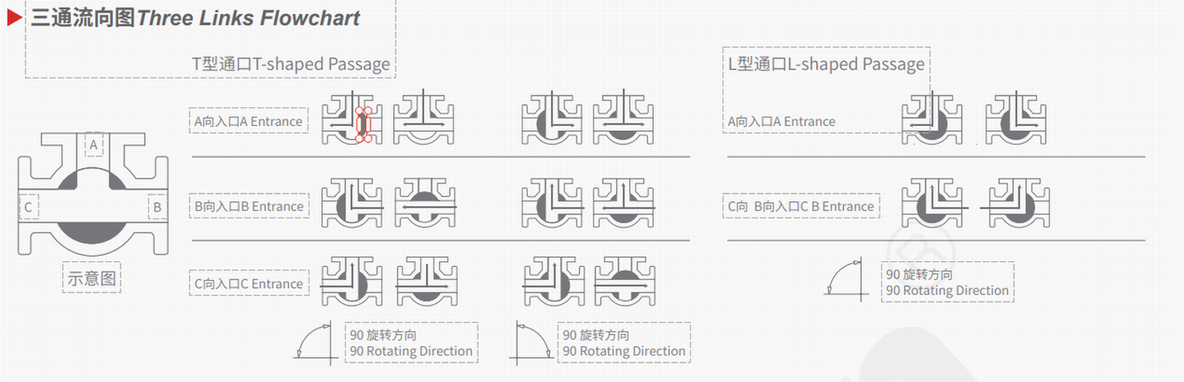

L 型（90° 换向）、T 型（三路合流分流） |
|
适用介质 |
水、蒸汽、导热油、天然气、柴油、酸碱化工液、LNG、液氧、污水、食品药液 |
|
备注 |
其它特殊密封材质或特殊温度亦可根据客户要求设计选型。 |

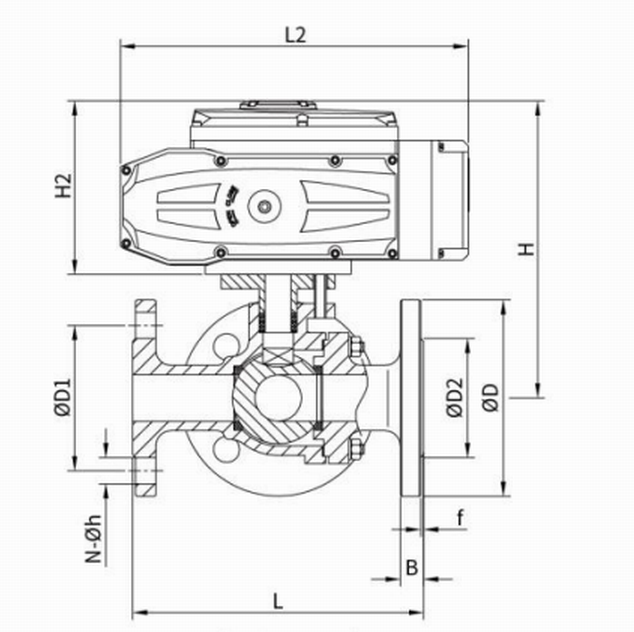

外形尺寸Overall Dimension
|
DN |
L |
L0 |
D |
D1 |
D2 |
C |
f |
n-d |
|
15 |
150 |
72 |
95 |
65 |
46 |
14 |
2 |
4-14 |
|
20 |
160 |
80 |
105 |
75 |
56 |
16 |
2 |
4-14 |
|
25 |
180 |
90 |
115 |
85 |
65 |
16 |
2 |
4-14 |
|
32 |
200 |
100 |
140 |
100 |
76 |
18 |
3 |
4-18 |
|
40 |
220 |
110 |
150 |
110 |
84 |
18 |
3 |
4-18 |
|
50 |
240 |
120 |
165 |
125 |
99 |
20 |
3 |
4-18 |
|
65 |
260 |
130 |
185 |
145 |
118 |
20 |
3 |
4-18 |
|
80 |
280 |
140 |
200 |
160 |
132 |
20 |
3 |
8-18 |
|
100 |
320 |
160 |
220 |
180 |
156 |
22 |
3 |
8-18 |
|
125 |
380 |
190 |
250 |
210 |
184 |
22 |
3 |
8-18 |
|
150 |
440 |
220 |
285 |
240 |
211 |
24 |
3 |
8-22 |
|
200 |
550 |
260 |
340 |
295 |
266 |
24 |
3 |
12-22 |
