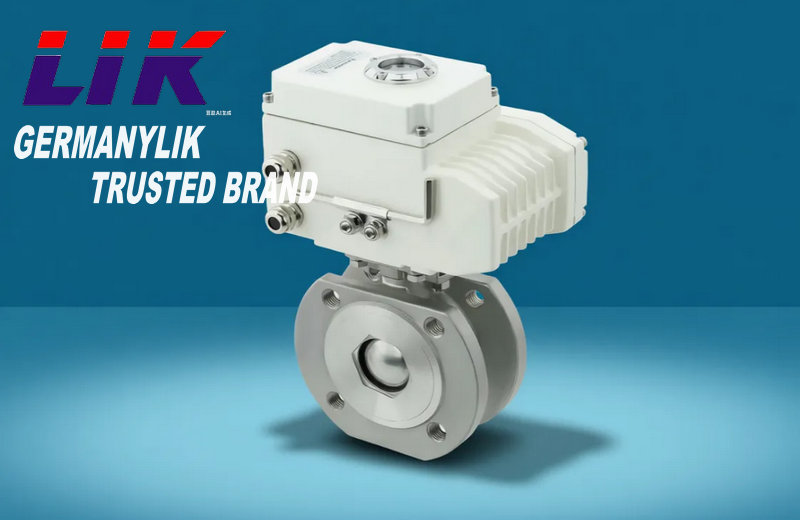

进口电动超薄型球阀

产品概述

德国莱克 LIK 进口电动超薄型球阀属于 90° 角行程旋转式自控截断 / 调节阀门，采用一体式超薄对夹阀体结构搭配 LIK 原厂自研 LRE 系列电动执行机构组合而成。阀体摒弃传统法兰球阀加长壳体结构，采用欧标 EN558 短系列超薄铸造工艺，阀体轴向长度仅为同通径标准法兰球阀 40%~60%，整机自重仅为常规法兰电动球阀 50% 左右，依靠管道两端法兰直接夹持固定，无需配套独立阀门法兰，大幅降低管路安装耗材、施工空间与管道承重负荷。
阀门启闭核心元件为镜面抛光实心浮动球芯，全通径直通流道设计，介质流通无缩径、无死角、低流阻；配套 LIK 原装电动执行机构分为开关两位式、智能比例调节式、隔爆防爆式、断电弹簧复位式四大系列，可对接 PLC、DCS 中控系统，实现远程全自动介质通断、流量精准调节、工艺安全联锁切断，兼容冷水、热水、导热油、饱和蒸汽、乙二醇冷媒、压缩空气、天然气、轻质油品、弱酸弱碱、纯水、消毒清洗介质等百余种工业流体介质，温度覆盖 - 196℃深冷至 425℃高温全温域工况，压力等级覆盖 PN16、PN25、PN40、美标

产品详情

进口电动超薄型球阀又称电动对夹超薄球阀、短型电动球阀，是依托德国、欧美精密流体设备制造工艺研发的轻量化紧凑型切断阀门，阀体采用超薄短结构设计，相比常规法兰球阀、两片式球阀大幅缩短阀体长度，搭配一体化电动执行器集成装配，整体体积小巧、重量轻便

产品特点Product Features

1、超薄短结构：阀体采用一体式对夹薄型设计，结构长度极短，占用管道轴向空间小，设备集成、紧凑型机组专用；重量轻，大幅降低管道支架承重负荷。

2、全通径低流阻：标准全通径球芯，内部无缩径，介质流通阻力接近直管，不会产生节流压降，适合大流量输送。

3、双向密封承压：进口 PTFE、RPTFE、哈氏合金硬密封阀座可选，软密封零泄漏，硬密封耐高温高压，支持介质双向流通，无需区分安装流向。

4、耐高温耐腐蚀：阀体不锈钢材质标配，可定制蒙乃尔、哈氏合金，适配弱酸、弱碱、食品介质；密封件可选氟橡胶、金属硬密封，适用 - 40℃～350℃宽温域。

技术参数technical parameters

公称通径	DN15～DN100
公称压力	PN16、PN25 PN40、Class150/300 磅级
阀体材质	304 不锈钢316L、CF8M、哈氏合金、碳钢
球芯材质	304 实心球、316 镜面球司太立硬质合金喷涂球芯
阀座密封	PTFE 四氟软密封RPTFE、PPL、金属硬密封
介质温度	软密封：-20℃～180℃金属硬密封：-40℃～350℃
阀体结构长度	超薄短型（国标薄型球阀尺寸）可按设备非标缩短定制
泄漏等级	软密封 VI 级零泄漏硬密封 IV 级低泄漏
适用介质	清水、热水、压缩空气、油品、弱酸弱碱蒸汽、导热油、燃气、食品药液
备注	其它特殊密封材质或特殊温度亦可根据客户要求设计选型。

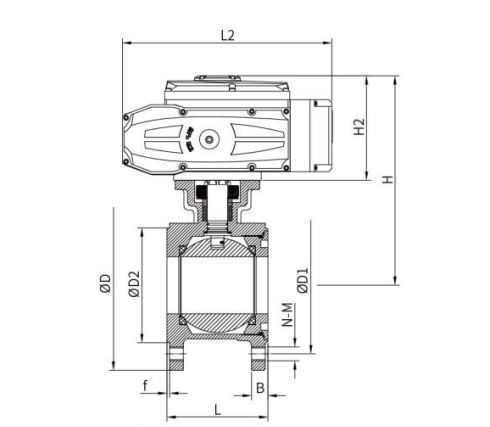

外形尺寸Overall Dimension

DN	d	L	H1	D	D1	D2	M-M
15	14	36	48	88	65	45	4-12
20	19	40	53	98	75	58	4-12
25	24	44	59	105	85	68	4-12
32	29	52	71	130	100	78	4-16
40	38	64	76	148	110	88	4-16
50	48	83	85	165	125	102	4-16
65	63.5	107	102	185	145	122	4-16
80	76	120	112	200	160	138	8-16
100	95	145	146	217	180	158	8-16
