阀芯开设 30°/60°/90°V 型切削缺口，转动时可剪切纤维、絮状物、固体颗粒，解决浆料、污泥、含杂质介质缠绕卡阀难题；配套内置伺服电动执行机构，无需外置定位器，可接收 4-20mA 标准模拟信号实现连续流量调控，也可作为两位式切断阀使用，流量特性以等百分比为主，可调比最高 300:1，软密封实现 VI 级零泄漏，硬密封耐高温高压耐磨，广泛替代套筒调节阀、普通 O 型球阀，是固液混合、粘稠腐蚀性介质管路的核心进口调节阀门。

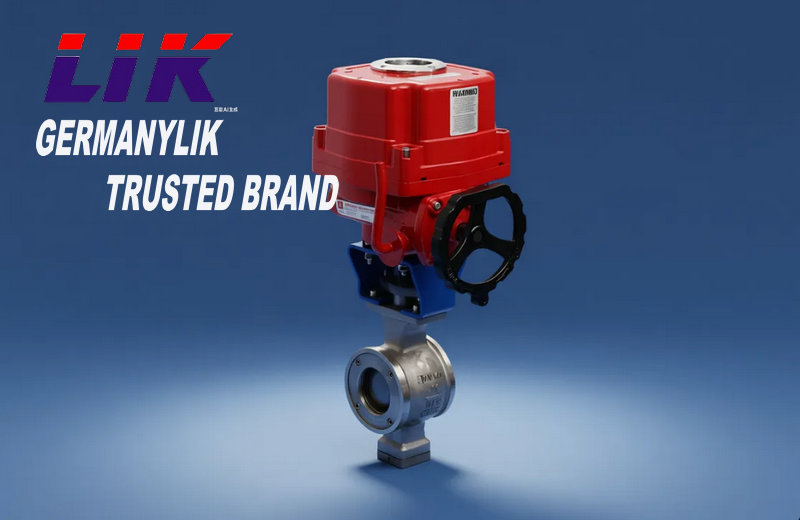

进口电动对夹 V 型球阀属于角行程精密调节切断阀，由原装进口智能电动执行器 + 整体对夹式 V 型阀体两大部分组成，遵循德国精密流体控制制造标准，是兼具流量精准调节 + 介质剪切自洁双重功能的工业自控阀门，对夹式结构依靠两片管道法兰夹持固定，无独立法兰阀体，体积仅为同口径法兰 V 型球阀 50%，安装空间小、重量轻、拆装便捷；核心 V 型切口球芯区别于普通 O 型球阀，具备等百分比流量特性、超大可调比、强剪切防卡堵能力。
产品特点Product Features
超薄整体铸造对夹阀体：一体式铸造成型，无拼接渗漏风险；两端平整夹持密封面，兼容国标 GB、美标 ANSI、日标 JIS 法兰尺寸；内腔光滑无介质滞留死角，流阻低、流通量大，杂质不易沉积。
板簧预紧浮动阀座：弹性结构持续压紧密封面，自动补偿球体、密封件磨损间隙，长期运行密封不失效；软 / 硬密封阀座模块化设计，无需整阀拆除即可单独更换，维护便捷。
工作原理working principle
电动执行器接收 4-20mA/0-10V 标准控制信号，驱动阀杆带动 V 型球芯 0°~90° 旋转：
1、流量调节：V 型开口流通截面积随转角呈等百分比变化，可调比最高 300:1，小开度流量控制灵敏度极高，精准调控流量、压力、液位；/2
2、剪切自洁：球芯回转时 V 型刃口持续刮擦阀座，切断缠绕纤维、刮除结垢颗粒，避免卡涩；
3、切断密封：90° 全关时缺口完全脱离流道，软密封实现 VI 级微气泡零泄漏，硬密封满足高压工况低内漏要
技术参数technical parameters
|
公称通径 |
DN25～DN300（1"～12"） |
|
公称压力 |
PN1.6/2.5/4.0/6.4MPa；美标 Class150/300/600 |
|
阀体材质 |
WCB 碳钢、CF8 (304)、CF8M (316L)、定制哈氏合金 / 双相钢 |
|
球芯材质 |
304/316L 不锈钢，硬密封款堆焊 Stellite6 钴基合金 |
|
阀座材质 |
软密封：PTFE、RPTFE、PPL；硬密封：硬质合金堆焊 |
|
适用温度 |
软密封：-20℃~180℃；金属硬密封：-40℃~450℃ |
|
流量特性 |
标准等百分比，可定制直线特性 |
|
可调比 |
R=100:1/300:1 可选 |
|
转角行程 |
0°~90°（全关至全开） |
|
泄漏等级 |
软密封 VI 级（微气泡零泄漏）；金属硬密封 IV~VI 级 |
|
壳体试验压力 |
1.5 倍公称压力；密封试验 1.1 倍公称压力 |
|
备注 |
其它特殊密封材质或特殊温度亦可根据客户要求设计选型。 |
外形尺寸Overall Dimension
|
DN |
L |
H1 |
D |
D1 |
|
25 |
50 |
148 |
68 |
38 |
|
32 |
60 |
153 |
76 |
45 |
|
40 |
60 |
155 |
84 |
50 |
|
50 |
75 |
165 |
100 |
62 |
|
65 |
100 |
180 |
118 |
73 |
|
80 |
100 |
193 |
132 |
90 |
|
100 |
115 |
205 |
158 |
115 |
|
125 |
129 |
225 |
184 |
134 |
|
150 |
160 |
264 |
216 |
164 |
|
200 |
200 |
295 |
268 |
206 |
|
250 |
240 |
335 |
326 |
260 |
