阀体采用经典三段分体锻造结构，分为左丝口阀体、中间阀体、右丝口阀体三部分，通过 4 根加长 316 不锈钢高强度螺栓整体锁紧固定；区别于法兰、对焊、卡箍连接球阀，两端一体式加厚内螺纹（丝口）直接与管道外丝旋接，无需焊接、无需配套法兰垫片，单人即可快速完成管路对接，完美适配设备控制柜、小型反应釜、实验室装置、纯水机组、加药系统等狭小紧凑安装空间。
进口气动三片式丝口球阀是结合三片式分体阀体结构、螺纹丝扣连接方式与气动驱动装置的自动化管道控制阀门，属于工业通用截断、通断类阀门。产品采用模块化三段式阀体设计，以内螺纹丝扣对接管道，搭配高精度气动执行器，可实现管道介质的快速启闭与通断控制。
该阀门整体结构紧凑、拆装便捷、密封性能优异，适配狭小安装空间工况，可稳定适配水、油气、酸碱腐蚀性流体、气体等多种介质，广泛应用于化工、水处理、暖通、轻工等工业自动化管道系统，是中小管径管路自动化控制的核心阀门设备。
产品特点Product Features
1. 分体结构，维护便捷：采用标准三片式阀体组合结构，通过螺栓紧固拼装，无需拆卸整阀、无需排空管道介质，即可快速拆解检修球芯、阀座、密封件，大幅降低运维成本与停机时间。
2. 丝扣连接，安装灵活：采用内螺纹丝扣连接，适配常规管道螺纹标准，对接便捷、密封性强，适配DN8-DN50中小管径管道，适配空间狭窄、无法法兰焊接的安装场景。
3. 密封可靠，经久耐用：标配PTFE、对位聚苯等高品质密封材质，耐磨损、耐腐蚀、回弹性好，零泄漏性能优异，可适配高低温、高低压复杂工况，使用寿命远优于普通一体式球阀。
4. 气动驱动，响应高效：搭配高精度气动执行器，支持90°旋转快速启闭，开关动作平稳无卡顿，启闭速度可控，可适配自动化控制系统联动，适配高频启停工况。
5. 材质优质，工况适配广：阀体采用进口不锈钢304、316L材质，抗锈蚀、耐酸碱、耐高温，可适配腐蚀性、洁净介质输送场景，适配-29℃至250℃宽温域工况。
技术参数technical parameters
|
公称通径 |
DN8~DN100（1/4"~4"） |
|
连接形式 |
内螺纹丝口 G、BSP、NPT |
|
阀体材质 |
304 不锈钢、316L 不锈钢、WCB 碳钢 |
|
球体材质 |
304/316 不锈钢实心球，镜面抛光处理 |
|
密封材质 |
PTFE 四氟、RPTFE 增强四氟、PPL 耐高温、金属硬密封 |
|
公称压力 |
PN16、PN25、PN40；美标 150LB、300LB |
|
适用温度 |
PTFE：-20℃～120℃；PPL：-20℃～180℃；金属密封：-40℃～350℃ |
|
适用介质 |
压缩空气、水、蒸汽、柴油、润滑油、弱酸、弱碱、酒精、溶剂 |
|
备注 |
其它特殊密封材质或特殊温度亦可根据客户要求设计选型。 |

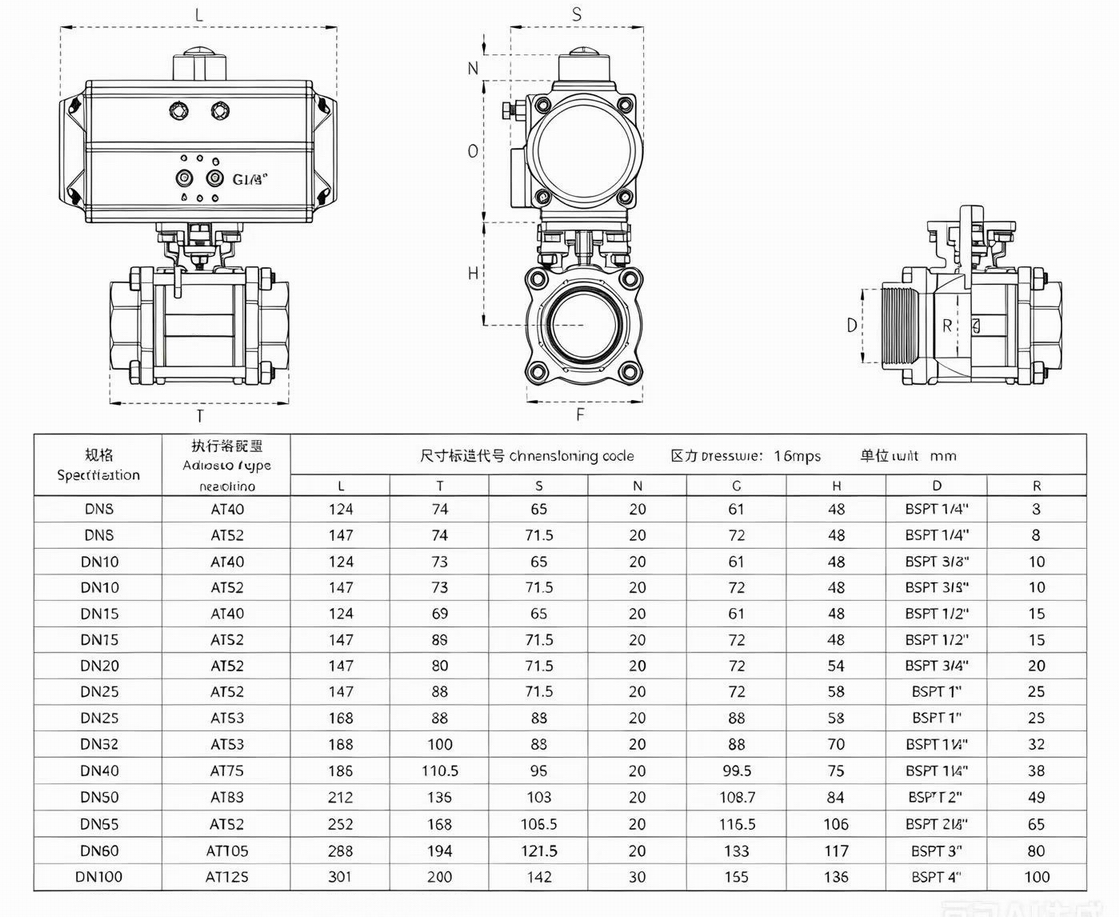

外形尺寸Overall Dimension

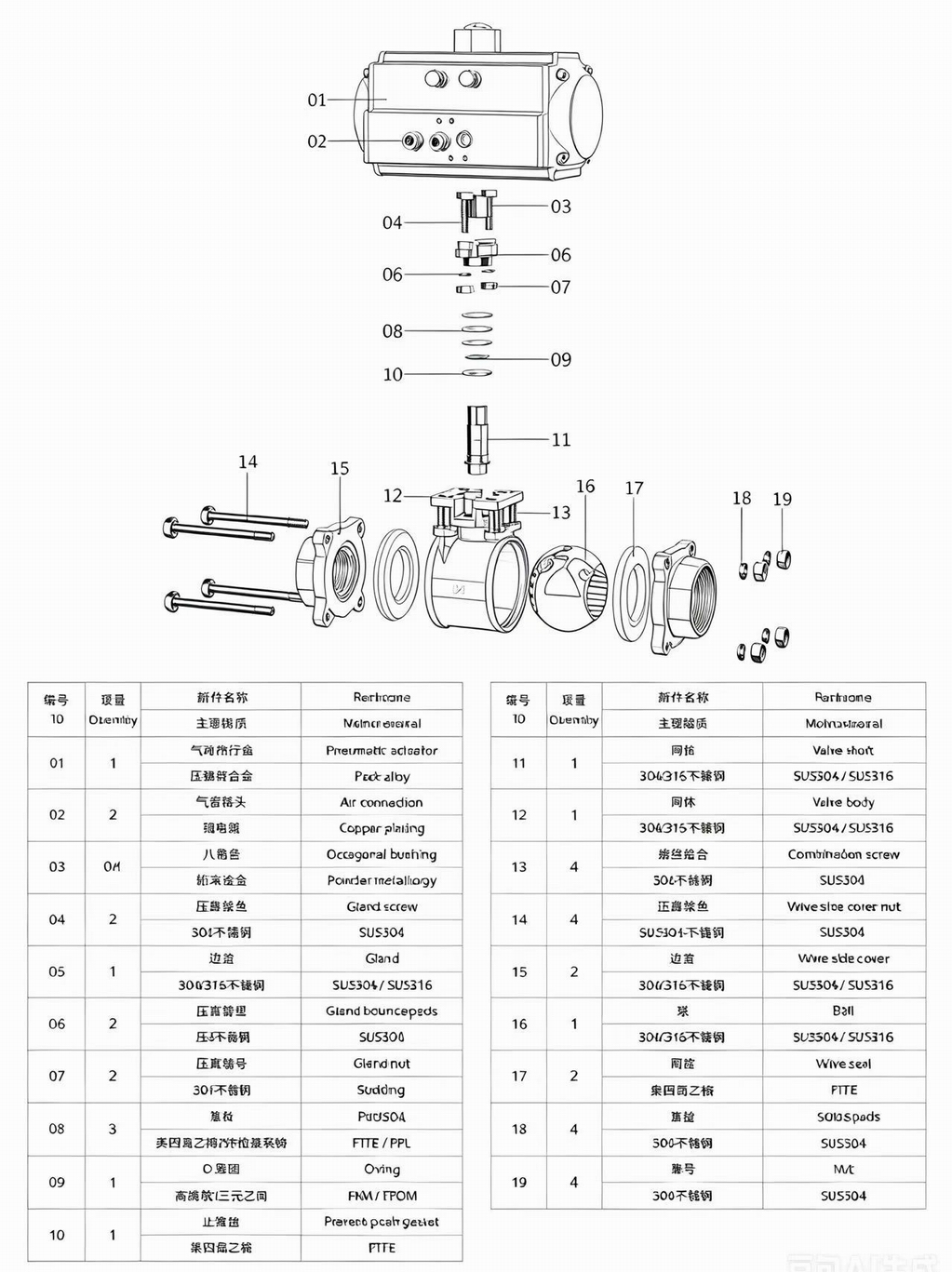

主要部件材料Main component materials
