该产品区别于普通工业三通球阀，全程围绕卫生无菌、可在线清洗 CIP、可在线高温灭菌 SIP、无介质滞留死角、拆装免焊接五大洁净工况核心需求设计，是自动化洁净生产线流体分配系统的标准配套自控阀门
进口气动三通快装球阀是专为洁净流体工况研发的自动化三通流体控制阀门，采用卡箍快装连接结构，搭配AT型气动执行器，分为L型、T型两种主流流道结构，可实现介质合流、分流、管路切换等自动化控制。阀体标准采用316L不锈钢锻造，内腔高精度电解抛光，无卫生死角，完全适配CIP在线清洗、SIP蒸汽灭菌工艺，配套CE、ISO、UKAS国际质量认证，广泛应用于食品饮料、生物制药、精细化工、新能源锂电等洁净管道系统，远程气动驱动可搭配电磁阀、限位开关、智能定位器，实现生产线全自动流体调控，替代手动阀门大幅提升生产自动化程度。
产品特点Product Features
1. 卫生级快装结构：卡箍式快装接口，拆装无需切割管道，快速拆卸清洗，满足无菌生产标准；
2. 双流道可选：L型用于管路换向切断，T型实现两路介质合流/分流，适配多工艺管线；
3. 零泄漏密封：标配食品级PTFE、PFA阀座密封，气泡级密封，耐高温、耐酸碱腐蚀；
4. 全通径低阻力：球体全通径设计，介质流通无节流、无残留，不易淤积物料；
5. 快速气动启闭：铝合金气动执行器，单/双作用可选，启闭时间≤1秒，适配紧急切断工况
技术参数technical parameters
|
公称通径 |
DN15-DN100 |
|
公称压力 |
PN16（1.6MPa），高压定制可达PN25 |
|
连接标准 |
卫生级卡箍快装（ISO标准卡盘） |
|
流道类型 |
L型（二位三通换向）、T型（合流/分流三通） |
|
适用温度： |
PTFE密封：-20℃ ~ 120℃PFA耐高温密封：-20℃ ~ 180℃ |
|
表面光洁度 |
阀体内腔Ra≤0.8μm电解抛光，外部镜面抛光 |
|
适用介质 |
纯水、饮料、药液、发酵液、润滑油、弱酸弱碱、饱和蒸汽 |
|
气源压力 |
0.4~0.7MPa，气源接口G1/4" |
|
执行器类型 |
AT双作用气动执行器、SR单作用弹簧复位执行器 |
|
执行标准 |
3-A、EHEDG、FDA食品卫生标准，CE、ISO14001、UKAS认证 |
|
备注 |
其它特殊密封材质或特殊温度亦可根据客户要求设计选型。 |

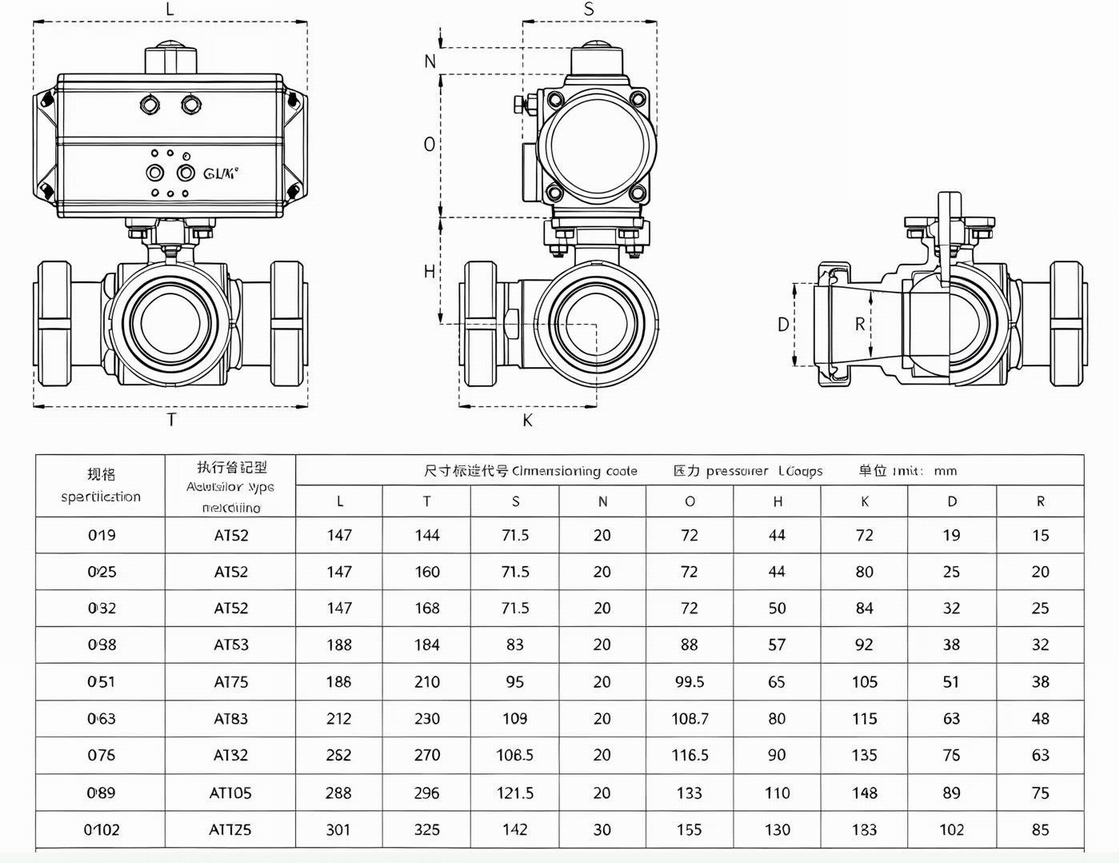

外形尺寸Overall Dimension

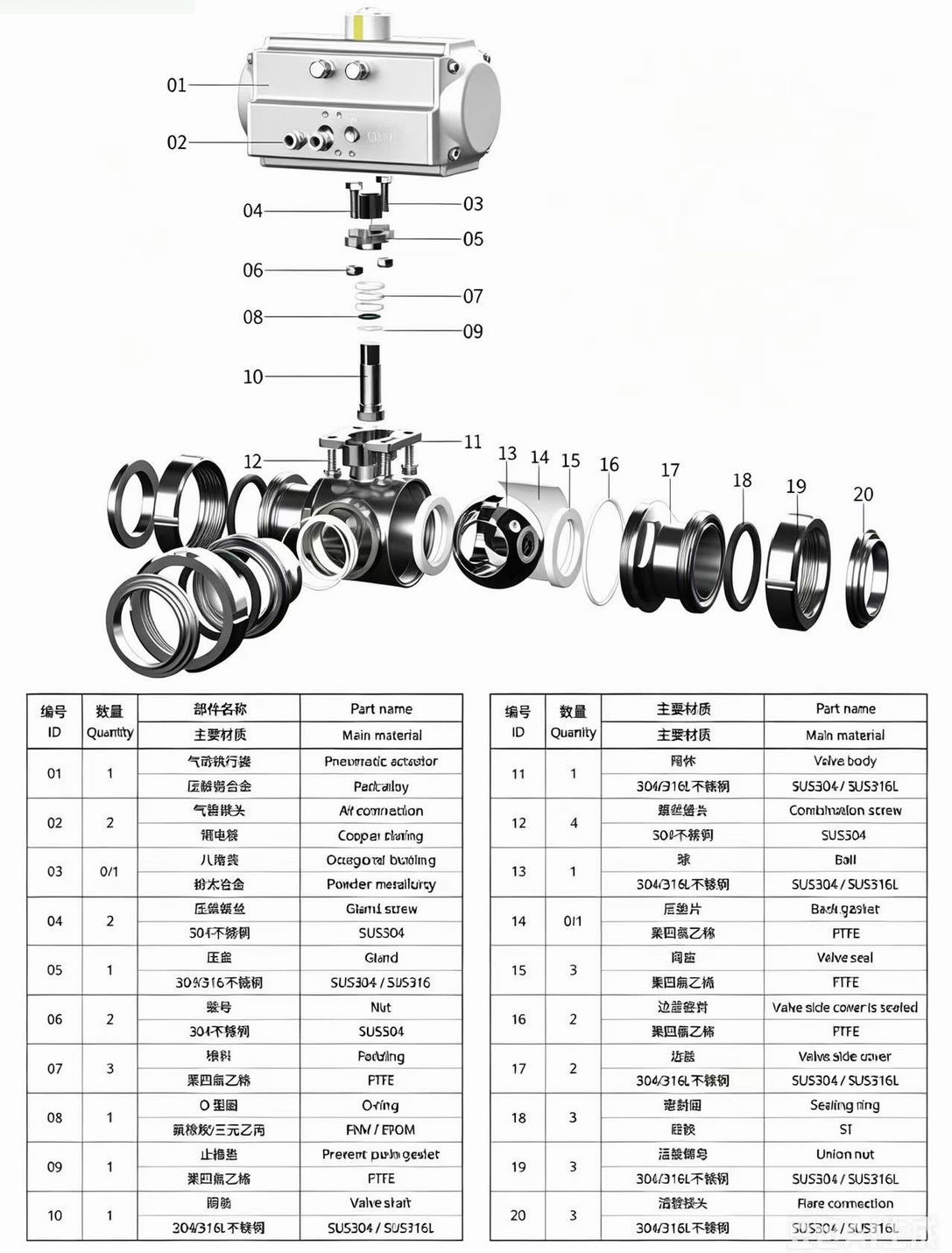

主要部件材料Main component materials
