该产品阀体采用德国本土 316L 不锈钢整体锻压成型，无铸造气孔、砂眼缺陷，高压抗形变能力远超国内铸造阀体；内部球体经过德国纳米镜面研磨处理，搭配 PEEK、RPTFE 软密封或司太立合金金属硬密封两套密封体系，耐压覆盖 160bar~1000bar 全高压区间；三通流道分为 L 型换向、T 型分流两大主流结构，依靠 0.4~0.8MPa 洁净压缩空气驱动气动执行器带动阀杆旋转 90°，改变球体通孔与三路卡套接口连通状态，完成介质两路切换、三路互通、单通道切断等工艺动作。
进口气动高压三通卡套球阀是高压流体管路专用自动化控制阀门，采用整体锻压阀体+双卡套免焊连接结构，搭配气动执行机构，无需焊接、法兰即可快速装配。阀门支持L型换向、T型分流合流两种流道模式，标准耐压22MPa，可定制40MPa超高压规格，适配不锈钢无缝钢管管路，广泛用于液压、氢能、油气、化工、实验室高压流体系统，可远程自动切换介质流向、分流、合流，密封稳定、拆装便捷，适配各类狭小设备管路高压自控工况。
产品特点Product Features
1. 高压耐造，零泄漏：阀体一体锻压成型，无气孔砂眼，抗高压冲击，适配长期高压连续运行，阀座精密密封，杜绝内漏外漏。
2. 卡套快装免焊接：双卡套锁紧结构，依靠刃口咬合钢管密封，无需垫片、生料带，可反复拆装复用，适配6–16mm标准无缝钢管。
3. 双流道多功能：L型实现两路介质换向切断，T型实现三路互通、分流合流，一阀满足多种流体工艺需求。
4. 气动快速响应：双作用保位、单作用弹簧复位可选，0.4–0.6MPa气源下快速换向，可对接PLC、电磁阀、限位开关实现全自动控制。
5. 防腐耐温洁净：阀体、球体、卡套采用316L不锈钢，内腔镜面抛光无滞留死角，适配高纯气体、试剂、液压油等洁净介质；多材质密封适配-40℃~200℃高低温及酸碱腐蚀工况。
技术参数technical parameters
|
公称通径 |
DN8–DN25 |
|
流道类型 |
L型（换向）、T型（分流合流） |
|
执行器型号 |
AT52–AT83（双作用/单作用） |
|
介质温度 |
PTFE密封-20~120℃，VITON密封-40~200℃ |
|
阀体材质 |
316L不锈钢 |
|
密封材质 |
PTFE标配，VITON、PEEK可选 |
|
泄漏等级 |
高压零泄漏 |
|
备注 |
其它特殊密封材质或特殊温度亦可根据客户要求设计选型。 |

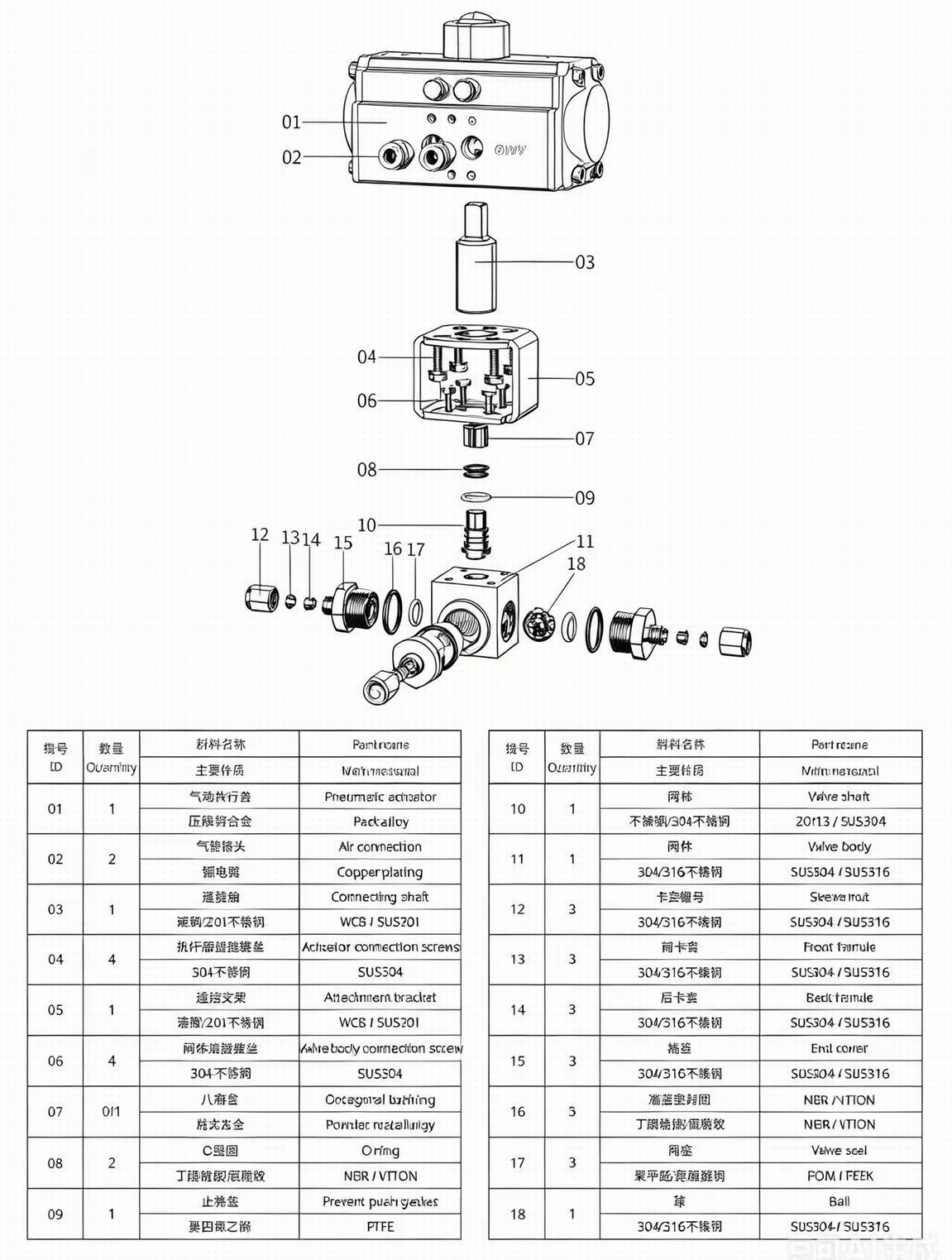

主要部件材料Main component materials
