驱动单元为 LIK 原厂单 / 双作用活塞式气动执行器，以洁净压缩空气为动力源，驱动内部球体 90° 旋转实现管路全开、全关快速切断；配套电磁阀、过滤减压阀、防爆限位开关、手动旁通机构、气动定位器等标准化可选附件，兼容 DCS、PLC 工业自动化中控系统，支持远程开关控制、4-20mA 流量调节、阀门状态实时反馈。
产品分软密封零泄漏通用款、金属硬密封高温高压款、防爆危化专用款、超低温 LNG 专用款四大系列，公称通径覆盖 DN6~DN200，压力等级 PN16~PN100（美标 Class150~Class600），适用介质温度区间 - 196℃~+450℃，完美适配水、压缩空气、天然气、原油、酸碱化工溶剂、高温导热油、蒸汽、冷媒、食品无菌流体等全介质工况。
三片式模块化核心优势在于在线免拆管检修：无需切割整段管道，仅松开阀体连接螺栓即可取出球体、阀座、阀杆密封组件更换维护，大幅缩短设备停机检修时长，降低生产线停工损失，是连续化工业生产线首选自控切断阀。
进口气动三片式对焊球阀，由三段分体阀体 + 原装进口气动执行机构集成，阀体分为左体、中段球体腔体、右体三部分，高强度不锈钢长螺栓锁紧固定，两端 BW 标准对焊坡口，可与无缝管道氩弧焊一体化熔接，无法兰垫片渗漏隐患。
阀体采用德国精密硅溶胶失蜡铸造工艺，一体式 ISO5211 高平台免支架设计，同轴度高、启闭扭矩稳定；内置浮动球结构，搭配弹性双向阀座，软密封实现 ANSI VI 级气泡级零泄漏。依靠压缩空气驱动执行器带动球体 90° 旋转，分开关切断型、4-20mA 流量调节型两种控制模式，配套电磁阀、定位器、防爆限位开关可接入 DCS 远程自动化控制
产品特点Product Features
1、三片分体式结构：中部阀体 + 两端对接段，检修更换球芯、阀座无需切割管道，维护成本低；
2、对焊连接：坡口焊接，连接刚性强，无垫片渗漏风险，承压、耐高温性能优于法兰、螺纹连接；
3、全通径设计：球体内孔与管道内径一致，流阻极小，介质无滞留，不易积渣、结晶；
4、锻压阀体：整体锻造无砂眼气孔，壁厚均匀，抗高压冲击，可满足化工、油气严苛工况。
技术参数technical parameters
|
公称通径 |
DN6~DN100 |
|
公称压力 |
PN16、PN25、PN40、PN64 |
|
连接方式 |
BW 对焊（标准坡口 ASME B31.1） |
|
阀体材质 |
304、316L、CF8、CF3M |
|
球体材质 |
304/316 不锈钢硬化处理、司太立硬质合金喷涂 |
|
软密封 |
PTFE、RPTFE、PPL、PEEK（-40℃~200℃） |
|
硬密封 |
金属堆焊司太立（-196℃~450℃） |
|
适用温度 |
-196℃~450℃（依密封材质区分） |
|
阀体试压 |
壳体 1.5 倍公称压力，密封 1.1 倍公称压力无泄漏 |
|
备注 |
其它特殊密封材质或特殊温度亦可根据客户要求设计选型。 |
执行器参数Actuator parameters
|
驱动气源 |
干燥洁净压缩空气，气源压力 0.4~0.8MPa |
|
执行器类型 |
双作用 DA、单作用 SR（弹簧复位 FO/FC） |
|
旋转角度 |
标准 90°，可调行程 ±5° |
|
防护等级 |
IP65；防爆等级 Ex d II BT4/CT6（进口防爆款） |
|
环境温度 |
-20℃~+80℃ |
|
输出扭矩 |
匹配各口径球阀，余量≥30% 防卡滞 |

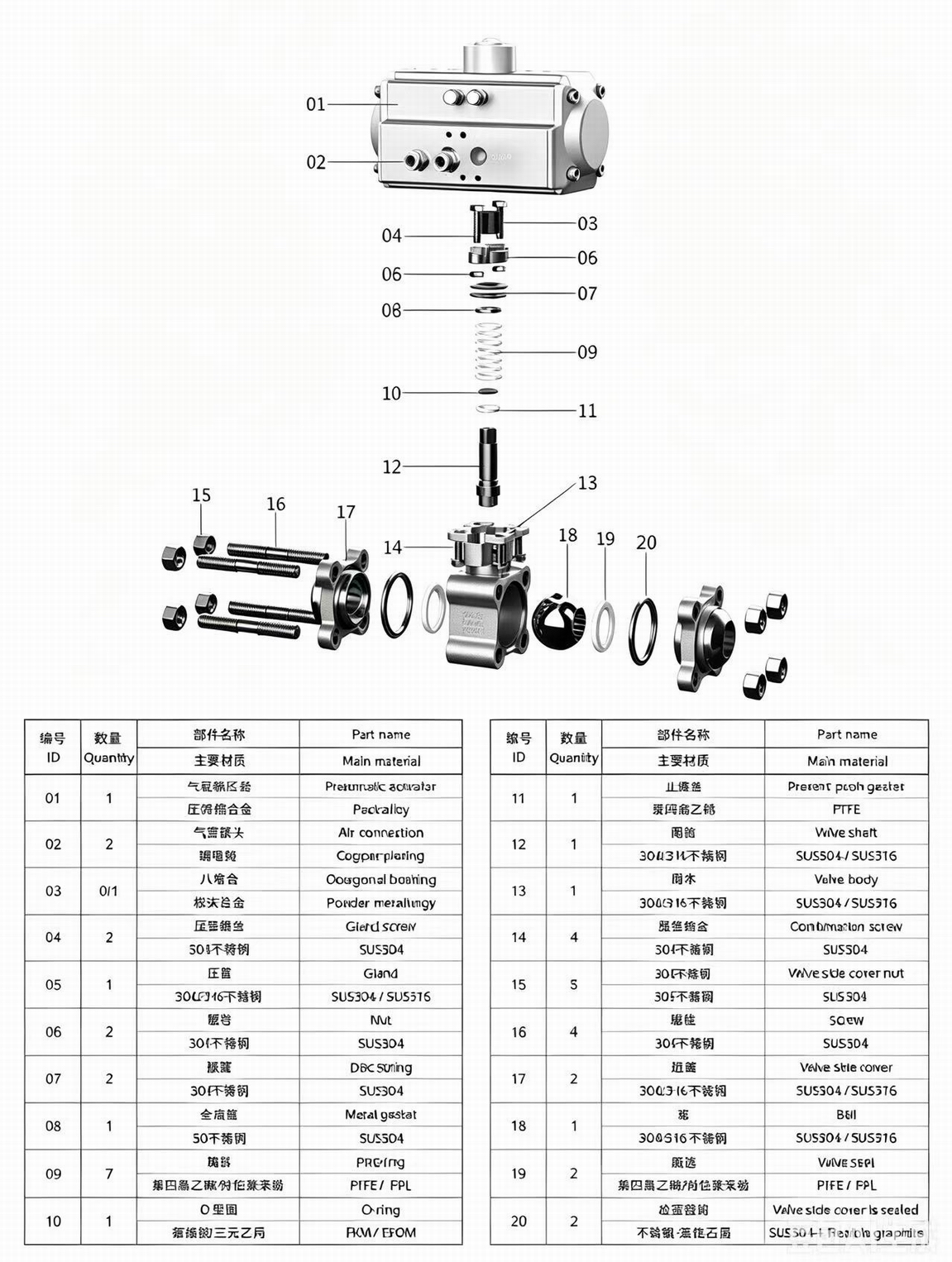

主要部件材料Main component materials

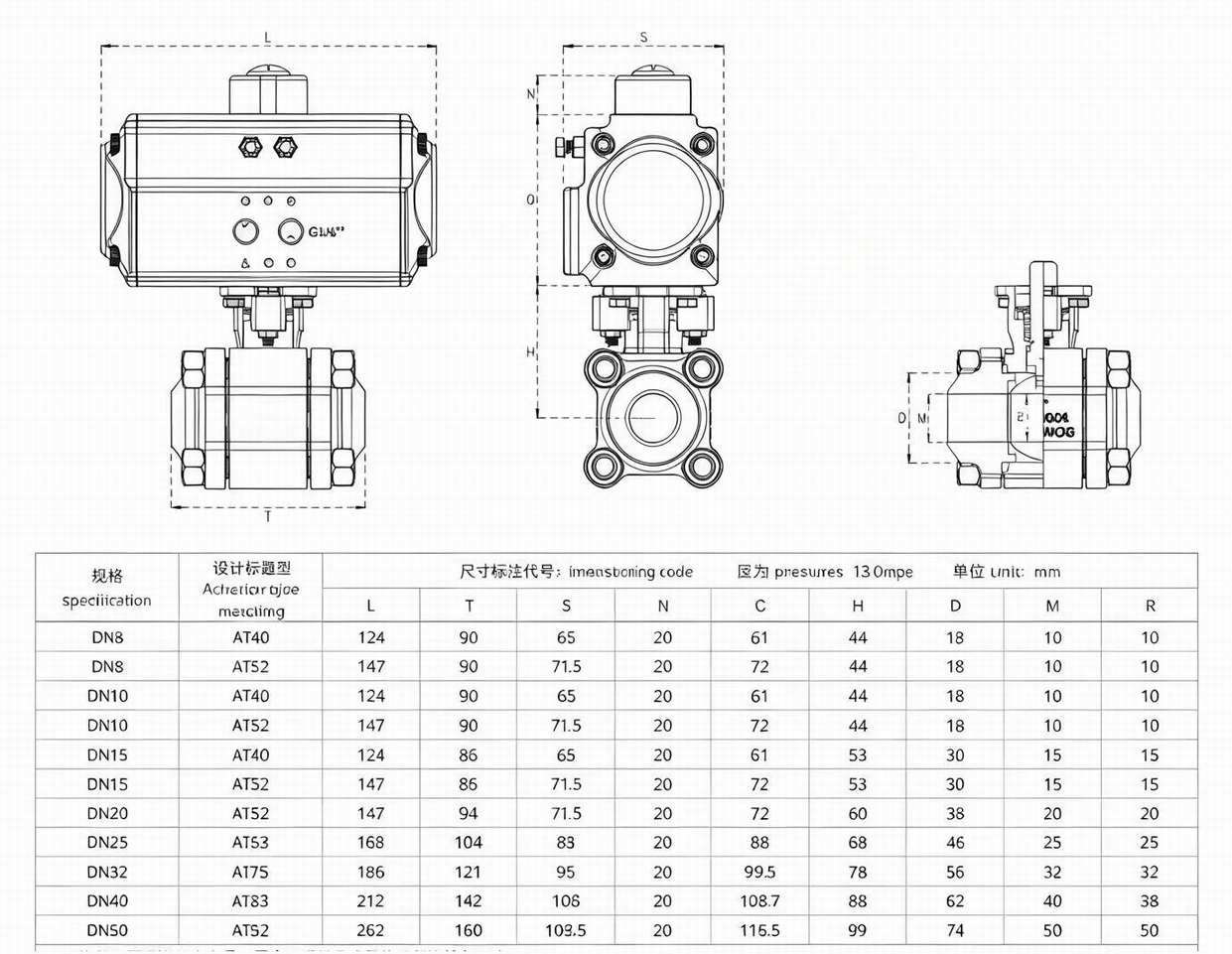

外形尺寸Overall Dimension
