进口气动不锈钢丝扣球阀（内螺纹小型切断阀），由德国原装齿轮齿条气动执行器+304/316L 不锈钢二片 / 三片式丝扣阀体组合而成，采用 NPT/BSPT/G 内螺纹连接，体积小巧、适配 DN10～DN50 小型仪表、设备分支管路，以 90° 旋转实现介质快速两位切断，也可搭配电气定位器做流量比例调节。整机符合 DIN、ISO5211、ATEX 防爆标准，原厂整机进口，拥有 CE、SIL、CNEX 防爆资质，主打紧凑空间、腐蚀介质、易燃易爆小型管路通断自控，是小型自动化管路标准进口切断阀门德国莱克L...。
产品特点Product Features
1、德系紧凑模块化结构：二片 / 三片式锻造不锈钢阀体，三片式可直接拆解更换球体、阀座，免整阀拆卸；高平台 ISO5211 标准连接，执行器拆装无需额外支架，适配狭小设备机房、仪表柜安装。
2、丝扣螺纹安装便捷：标准 BSPT 英制锥管螺纹、NPT 美制锥螺纹、G 直管螺纹可选，小型管路无需法兰焊接，生料带密封即可快速对接，检修拆装简单。
3、超低流阻、全通径零泄漏：O 型实心抛光球芯，直通全通径设计，流体阻力极低；PTFE/PPL 弹性阀座，双向密封，泄漏等级达 ANSI VI 级软密封零泄漏，可双向承压使用。
4、防飞出安全阀杆设计：下装式倒密封阀杆，搭配 V 型复合 PTFE 石墨填料，阀腔升压时阀杆不会冲出；碟簧自动补偿填料磨损，长期使用无外漏。
技术参数technical parameters
|
公称通径 |
DN15~DN100（1/2"~4"） |
|
公称压力 |
PN16、PN25、PN40、PN64 |
|
连接螺纹 |
BSPT 英制锥螺纹、NPT 美制锥螺纹、G 直管螺纹 |
|
阀体结构 |
二片式、三片式 |
|
阀体材质 |
304 不锈钢、316L 不锈钢、定制哈氏合金 |
|
球芯 |
O 型标准切断球，可选 V 型调节球 |
|
PTFE 四氟 |
-29℃ ~ 180℃，清水、油品、常温溶剂通用 |
|
PPL 对位聚苯 |
-29℃ ~ 250℃，高温蒸汽、导热油专用 |
|
FKM 氟橡胶 |
20℃ ~ 150℃，强溶剂、油脂工况 |
|
备注 |
其它特殊密封材质或特殊温度亦可根据客户要求设计选型。 |

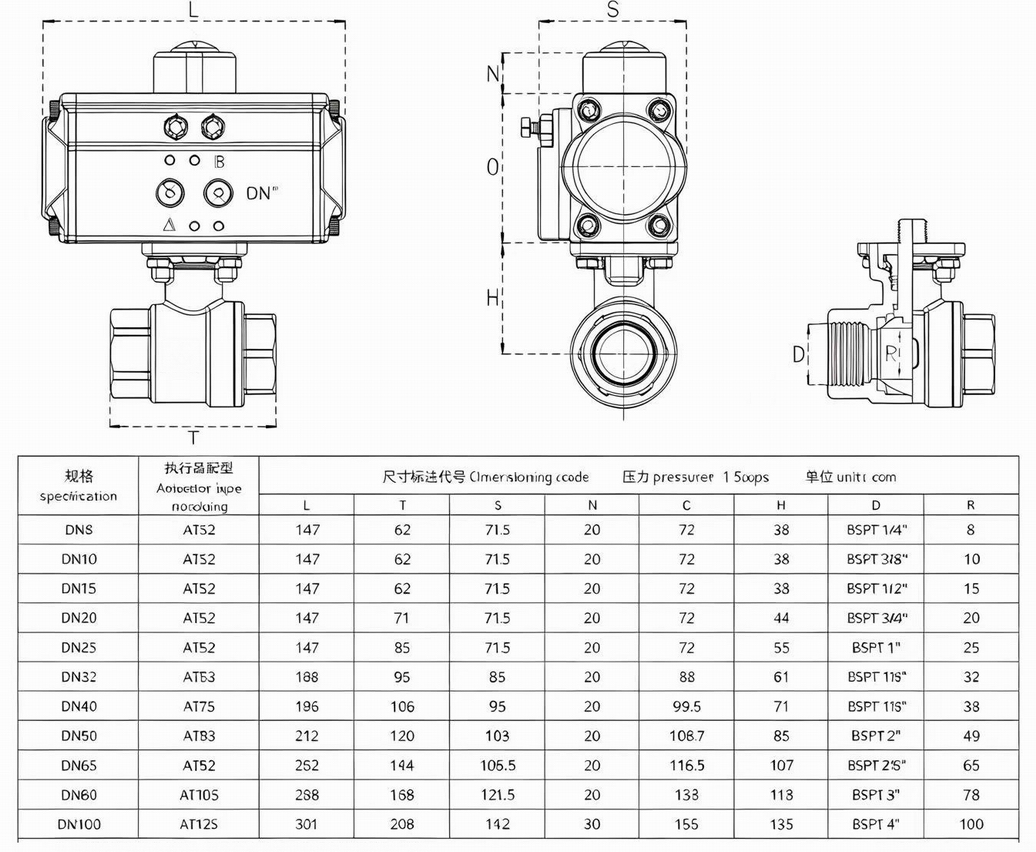

外形尺寸Overall Dimension

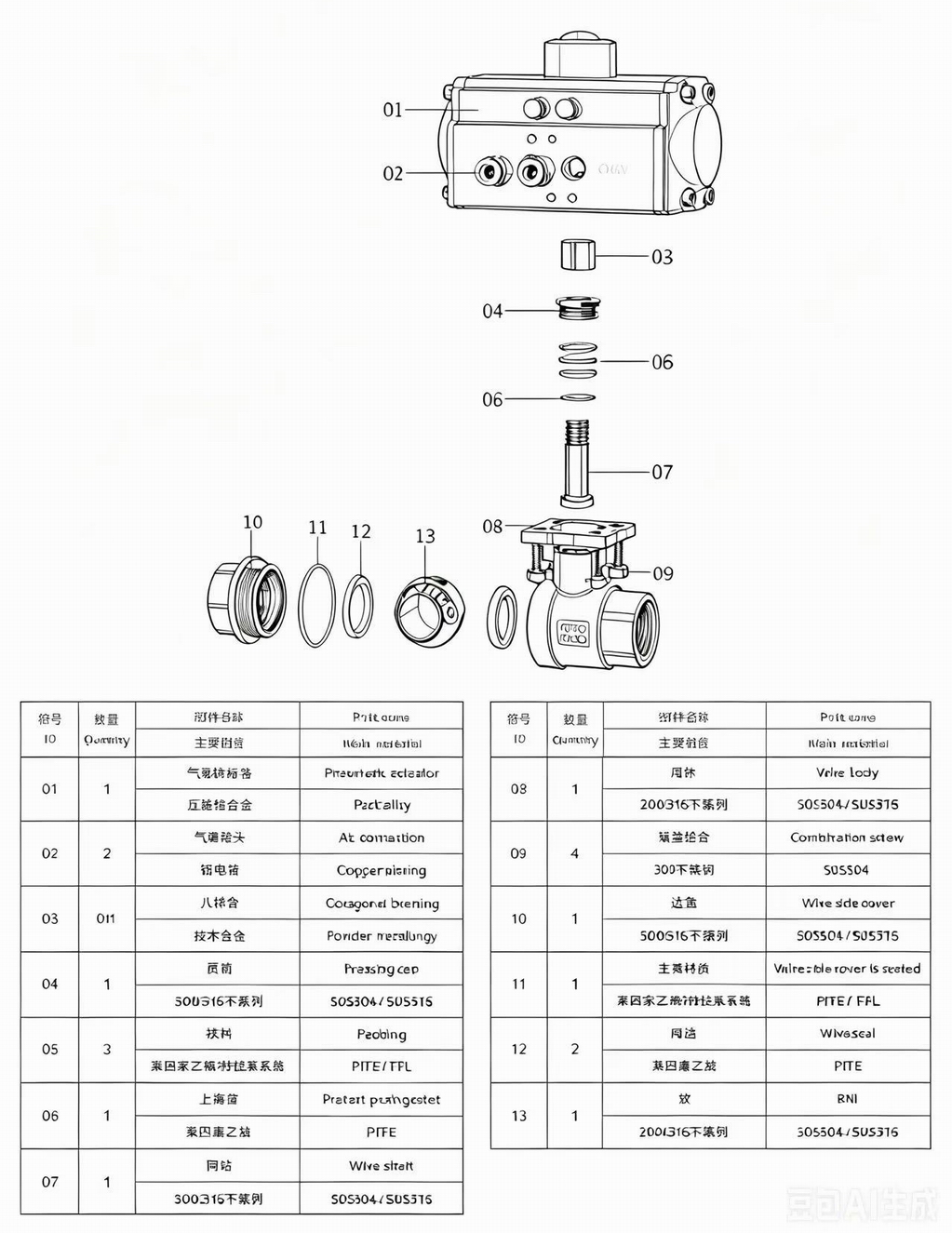

主要部件材料Main component materials
