驱动动力采用 0.4~0.8MPa 洁净干燥压缩空气，气源通入执行器气缸推动齿条齿轮传动组件，带动阀杆与球体同步旋转 90° 完成通断或流量调节；依据球芯结构分为两大品类：O 型全通径开关球阀（LIK-Q671 系列）用于管路快速严密切断，V 型缺口调节球阀（LIK-VQ677 系列）用于介质流量、压力、温度比例调控，自带剪切自清功能，适配含纤维、细小固体颗粒浆料介质德国莱克L...。
进口气动铸钢对夹球阀由WCB 铸钢超薄对夹球阀本体搭配原装进口气动执行器组装而成，属于旋转式自动切断阀。阀体采用碳钢精密铸造，短结构对夹式连接，无需单独配对法兰，直接夹持在管道两片法兰之间；依靠洁净压缩空气驱动执行器带动球芯 90° 旋转实现管路通断。
产品特点Product Features
1 、WCB 碳钢铸造，强度高、耐高压、耐高温，抗热变形，不易开裂；
2、超薄对夹式结构，整体长度短，占用安装空间小，轻量化；
3、整体铸造无拼接缝，耐压密封性优于分体阀体，耐介质冲刷；
4、适配高温蒸汽、导热油等高温介质，相比不锈钢阀体性价比更高。
技术参数technical parameters
|
公称通径 |
DN15～DN200 |
|
公称压力 |
PN16、PN25、PN40；美标 Class150/300 |
|
阀体材质 |
WCB 碳素铸钢 |
|
连接形式 |
对夹式 |
|
球体 / 阀杆材质 |
2Cr13/304 不锈钢硬化处理 |
|
软密封 |
RPTFE、PTFE，适用温度 - 20℃～180℃ |
|
金属硬密封 |
Stellite 司太立合金，适用 - 20℃～425℃ |
|
适用介质 |
饱和蒸汽、导热油、柴油、重油、高温压缩空气、弱腐蚀油品、高温水 |
|
泄漏等级 |
软密封 VI 级零泄漏；金属硬密封 IV 级 |
|
备注 |
其它特殊密封材质或特殊温度亦可根据客户要求设计选型。 |

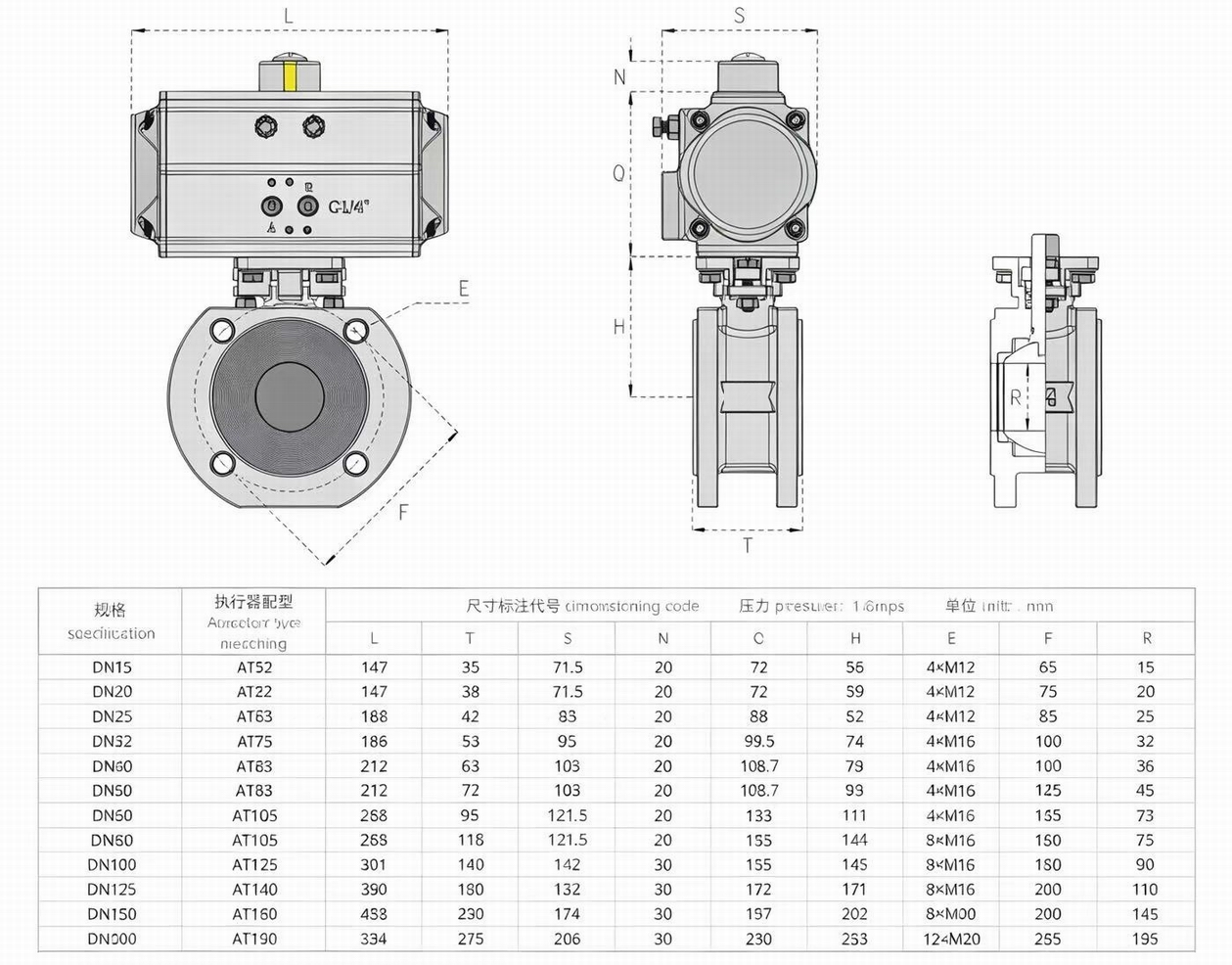

外形尺寸Overall Dimension

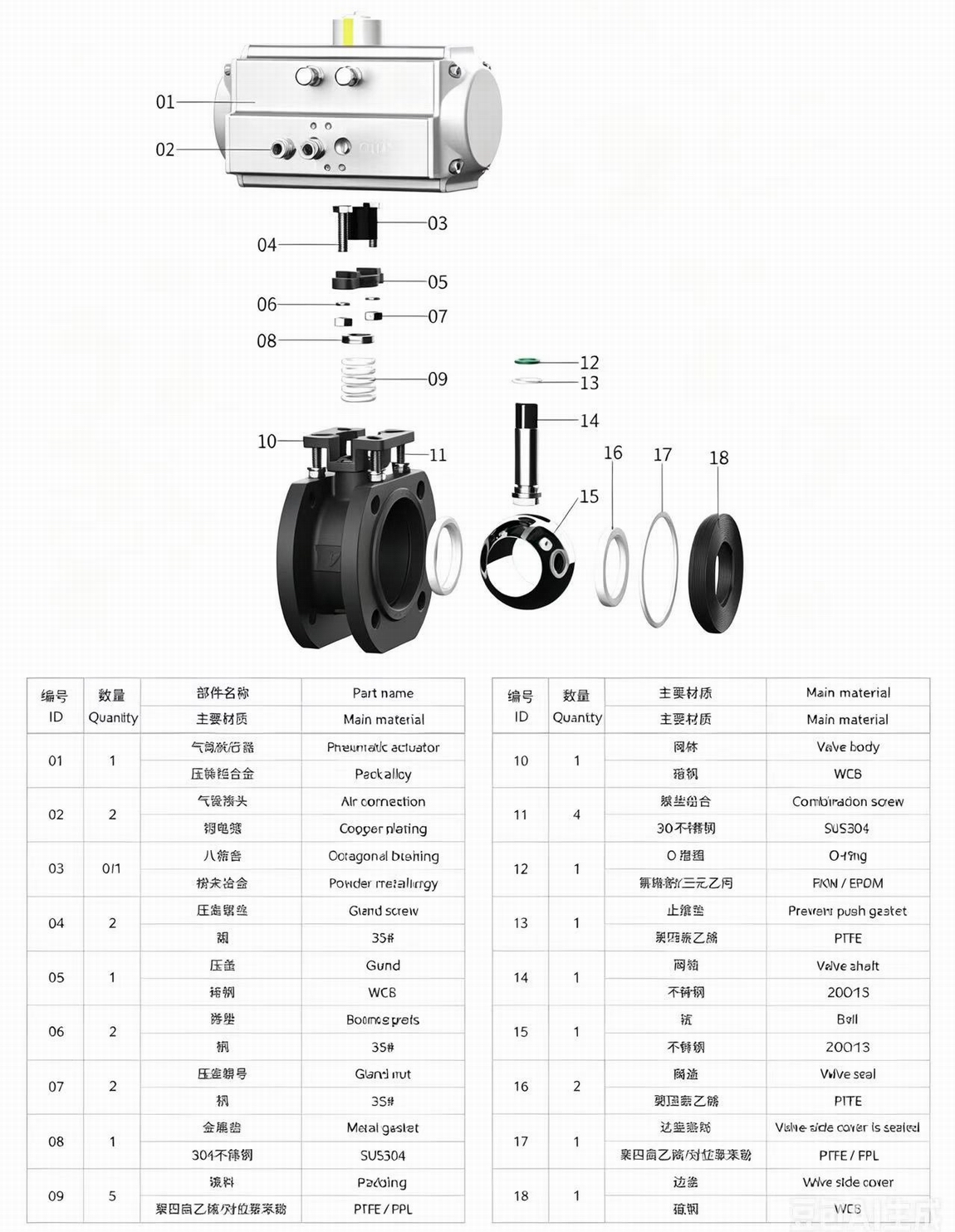

主要部件材料Main component materials
