阀体采用一体化三通法兰铸造结构，分为 L 型换向流道、T 型分流合流流道两种主流球芯，法兰标准兼容国标 GB、美标 ANSI B16.5、德标 DIN，可直接对接国内绝大多数工业管道；阀体基材为 ASTM A216 WCB 碳素钢，经正火回火双重热处理，消除铸造内应力，抗高压、抗热变形，适配水、饱和蒸汽、导热油、柴油、润滑油、压缩空气、弱腐蚀工业流体，介质温度覆盖 - 40℃~425℃，压力覆盖 PN16~PN40、Class150~Class600 全压力等级。
驱动单元为德国原厂 LIK SR/GT 系列气动执行器，分双作用持续供气型、单作用弹簧复位安全型两类，0.4~0.7MPa 标准气源即可驱动球体 90° 快速旋转，单次开关响应时间≤0.8 秒，可搭配二位五通防爆电磁阀、4-20mA 电气定位器、无源限位反馈开关、气源过滤减压阀、手动旁路操作机构全套自控附件，完美接入工业自动化控制系统，实现远程开关、比例调节、状态信号反馈、断气自动安全复位等功能。
相较于传统两台二通球阀并联管路方案，LIK 气动碳钢三通法兰球阀单阀实现三路管路切换，减少一组法兰连接、两组密封垫片、多段管道焊接，大幅降低管路泄漏点，压缩管道安装空间 35% 以上，降低设备采购、管道施工、后期维护综合成本，广泛用于热力换热站、导热油炉系统、油罐区介质分配、电厂循环水、化工反应釜进料切换、中央空调冷热媒循环等多路流体控制场景
进口气动碳钢三通法兰球阀是由气动执行器+碳钢三通球阀阀体组合而成的三通式流体切换控制阀门，法兰连接形式适配管道法兰对接，阀体采用优质碳钢锻 / 铸工艺，适配中高压、高低温工业介质工况。
三通结构具备分流、合流、换向三大基础功能，依靠气源驱动执行器带动球体 90° 旋转，实现三条管路通断切换；原装进口执行器密封性、耐疲劳性、响应速度优于国产件，碳钢阀体兼顾强度与性价比，广泛替代普通截止阀、多路切换阀，实现自动化远程流体控制，可配套电磁阀、限位开关、定位器实现开关量 / 调节量控制。
产品特点Product Features
1、材质耐压耐温：WCB/A105 碳钢阀体，抗压强度高，适配水、蒸汽、油品、导热油等无强腐蚀介质，可承受高温工况；
2、法兰标准通用：美标 ANSI、国标 GB、德标 DIN 多法兰标准可选，管道对接通用性强，拆装维护便捷；
3、流阻极小：全通径球体结构，介质流通阻力低，无节流损耗，不易积渣堵塞。
4、两种流道型式（L 型 / T 型），L 型两路换向、T 型分流合流，一阀替代两台直通球阀，节省管道安装空间与成本；
90° 快速开关，气动驱动启闭速度≤1 秒，适合频繁切换工况。
技术参数technical parameters
|
公称通径 |
DN15～DN300 |
|
阀体材质 |
WCB 铸碳钢、不锈钢 锻碳钢 |
|
连接方式 |
法兰连接（GB/T9113、ANSI B16.5、DIN2543） |
|
公称压力 |
PN16、PN25、PN40；Class150、Class300、Class600 |
|
适用温度 |
-20℃～350℃（根据阀座材质区分） |
|
PTFE 阀座 |
-20~180℃；金属硬密封：-20~350℃ |
|
流道形式 |
L 型（二位三通换向）、T 型（三路分流 / 合流） |
|
泄漏等级 |
软密封 VI 级零泄漏；金属硬密封 IV 级 |
|
适用介质 |
水、蒸汽、导热油、柴油、润滑油、压缩空气、弱酸碱无强腐蚀流体 |
|
备注 |
其它特殊密封材质或特殊温度亦可根据客户要求设计选型。 |
外形尺寸Overall Dimension

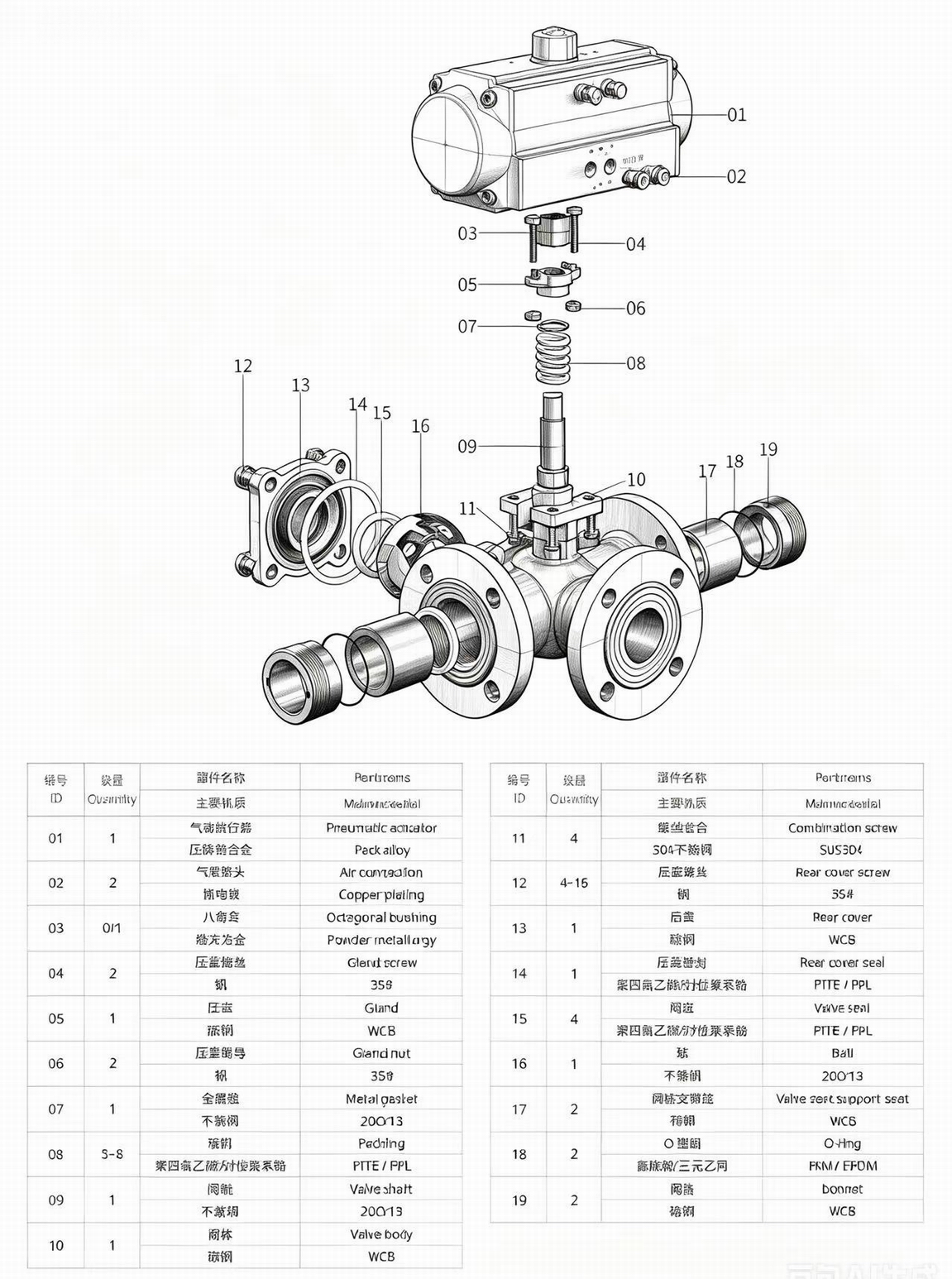

主要部件材料Main component materials
