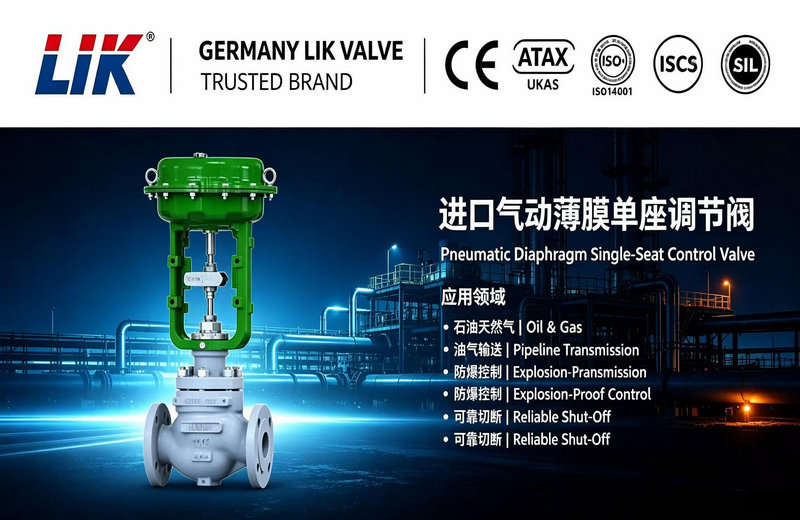

进口气动薄膜单座调节阀
产品概述
德国莱克 LIK 进口气动薄膜单座调节阀，采用多弹簧薄膜直行程执行机构 + 直通顶部导向单座阀体**一体化设计，整机结构紧凑、高度低、重量轻，占用安装空间小德国莱克L...。以洁净压缩空气作为动力源，配套智能阀门定位器接收 DCS 系统 4‑20 mA 模拟信号，精准驱动阀芯直线位移，连续调节管路介质流量、压力、液位、温度工艺参数。阀体 S 流线型流道，流阻小、流通能力稳定；顶部导向阀芯组件精密研磨，同轴度高，抑制小开度振动，关闭密封性优异。带智能定位器工况调节精度可达 ±0.5% FS，回差小、抗介质扰动，控制稳定可靠，泄漏等级优异。适配水、蒸汽、气体、洁净液体、轻度腐蚀性介质；可配置防爆定位器、侧装手轮、波纹管密封、夹套保温、散热加长阀盖、低温加长阀盖等附件，覆盖高温、低温、有毒易挥发、防爆危险区域工况，广泛应用化工、制药、新能源、热力供热、水处理、石化流程工业。符合 IEC60534、ANSI B16.34、FCI‑70‑2 标准，支持 ISO、CE、SIL 安全认证选配
产品详情
进口气动薄膜单座调节阀由**气动薄膜执行机构与单座阀体部件*两大部分组成，执行机构提供推力输出，阀体作为介质流通与节流部件。单座结构阀体内仅有一组阀芯阀座，密封性能优异，泄漏量小，适配中小压差工况，广泛应用于石油、化工、热电、冶金等流程工业，可对气体、液体、蒸汽介质进行自动调节，可配套阀门定位器、空气过滤减压阀、手轮机构、电磁阀等附件，实现信号放大、故障保位、手动操作、开关切断等扩展功能。
2. 控制精度高：搭配智能阀门定位器，可精准接收 4‑20mA 标准控制信号，阀位定位准确，回差小，调节响应平稳，适合精密工艺调节。
3. 结构简单可靠：气动薄膜执行机构零部件少，故障率低，抗过载能力强，防爆性能好，适配易燃易爆危险工况，无需供电，仅需压缩气源即可工作。
4. 流向固定：常规单座阀介质流向为**流开型（介质从阀芯下方流入，推开阀芯），稳定性好；高压差工况可选流闭型，需注意振荡风险。
5. 阀内件可选范围广：可更换阀芯阀座，实现直线、等百分比流量特性；可选用软密封、硬密封，适配腐蚀性、高温、低温介质。
6. 附加功能丰富：可选配手轮机构实现就地手动操作；配气动保位阀实现断气保位；配电磁阀实现故障开 / 故障关；配过滤减压阀净化气源。
产品特点 Product Features
2. 控制精度高：搭配智能阀门定位器，可精准接收 4‑20mA 标准控制信号，阀位定位准确，回差小，调节响应平稳，适合精密工艺调节。
3. 结构简单可靠：气动薄膜执行机构零部件少，故障率低，抗过载能力强，防爆性能好，适配易燃易爆危险工况，无需供电，仅需压缩气源即可工作。
4. 流向固定：常规单座阀介质流向为**流开型（介质从阀芯下方流入，推开阀芯），稳定性好；高压差工况可选流闭型，需注意振荡风险。
5. 阀内件可选范围广：可更换阀芯阀座，实现直线、等百分比流量特性；可选用软密封、硬密封，适配腐蚀性、高温、低温介质。
6. 附加功能丰富：可选配手轮机构实现就地手动操作；配气动保位阀实现断气保位；配电磁阀实现故障开 / 故障关；配过滤减压阀净化气源。
主要技术参数 Main Technical Data
|
通径规格 |
DN15～DN200 |
|
公称压力 |
PN16‑PN100；Class150‑Class600 |
|
执行机构型式 |
多弹簧气动薄膜直行程执行机构 |
|
作用方式 |
正作用、反作用；气开 FO 故障关 / 气关 FC 故障开 |
|
弹簧范围 |
标准 20‑100 kPa；可选 20‑60、60‑100、40‑200、80‑240 kPa |
|
标准供气压力 |
240 kPa；允许供气 140‑400 kPa |
|
气源接口 |
RC1/4" 内螺纹 |
|
控制信号 |
4‑20 mA DC；可选 HART 通讯 |
|
定位精度 |
±0.5% FS（配智能定位器） |
|
流量特性 |
等百分比、线性、快开 |
|
可调比 |
50:1 |
|
可选附件 |
侧装手轮、波纹管密封、夹套保温、加长阀盖、阀位回讯、保位阀 |
订货选型参数 Order Selection Checklist
1. 产品名称：德国莱克 LIK 进口气动薄膜单座调节阀
2. 型号、公称通径 DN、公称压力 PN/Class、连接形式
3. 作用方式：气开 FO（故障关）/ 气关 FC（故障开）
4. 流量特性：等百分比 / 线性 / 快开
5. 介质：介质名称、腐蚀性、是否含颗粒、介质温度、阀前后压差
6. 阀体材质、阀内件材质、密封型式
7. 控制信号：4‑20 mA，是否 HART 通讯
8. 供气压力、弹簧范围
9. 防爆等级要求
10. 附件：手轮、波纹管密封、夹套保温、加长阀盖、阀位反馈、保位阀等
11. 环境条件、SIL 等特殊认证；阀前建议安装过滤器
