进口燃气紧急切断电磁阀操作说明

1. 阀门的关闭方式：

由与电磁阀连接的燃气泄漏报警系统、消防及其它智能报警控制终端模块发出关闭信号，阀门快速关闭；如遇紧急情况，操作人员可人工拧开防尘罩，手动按下阀杆（约50N），阀门亦可关闭。

2. 阀门的开启方式：http://www.germanylikvalve.com/solenoid_valve-4.html

在排除故障后手动用力向上拉起手柄，即可开阀，阀门可保持开启状态。

注意

开阀时，如手柄向上提拉困难，则用一字螺丝刀按逆时针拧松泄压杆，使阀门进、出口压力平衡，平衡后再拉起阀杆，随后必须将泄压杆按顺时针方向拧紧。切忌野蛮操作，以免损坏开阀执行机构。

当阀门切断后，须人工现场确认，排除事故隐患后方能手动开启阀门，恢复通电通气

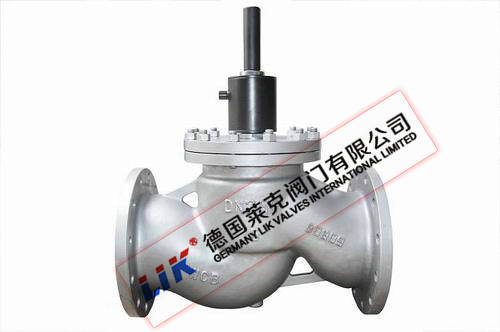

                                                                                  进口燃气紧急切断电磁阀

防爆注意事项

1. 电缆线预留长度1M，

2.电缆自由端应置于与环境相适应的设备里。

安装要求

1. 阀门安装单位应具备相应资质并按相关的燃气管道施工规范安装。

2. 建议在本电磁阀前段安装手动球阀，以便检修。

3. 本电磁阀应安装在清洁及操作方便的地方。

4. 应按阀体标明的气流方向安装，DN100及以下允许水平和垂直安装，DN100以上必须水平安装。

5. 电磁阀控制线应正确可靠连接。

6. 管道吹扫时，建议将电磁阀隔离，以免管内杂物损坏阀门密封材料。

7. 管道在进行试压检测密封性能前，应先使电磁阀处于开阀状态。

8. 手动开阀时，宜在阀门进出口压力平衡时操作。

9. 严禁带电开盖。

10. 电磁阀的自由端在危险场所连接时，应有符合GB3836.1规定的防爆类型保护。

电磁阀接线要求

工业型电磁阀接线按下图所示，接线必须保证正确且牢固可靠，做好接线的防护措施。

用户注意事项

1. 燃气电磁阀在安装之前应检查包装是否完好无损，是否受湿的迹象，用500兆欧表测绝缘电阻，其阻值不应低于20MΩ.

2. 本电磁阀只对电磁阀以后的通路起切断作用，对电磁阀以前的通路不起切断作用，请用户和单位在安装时注意。

3. 如发现泄漏，燃气开关迅速自动切断气源，待故障排除后，再开启电磁阀。

4. 用户使用中不得随意拆卸电磁阀，不得随意敲打、碰撞电磁阀。

5. 使用中应按月擦净表面的油污、保持清洁。

6. 任何因保管不善、违章施工造成阀门损坏、部件丢失，不属于本公司免费保修范围。

7. 安装时阀门与管路或法兰应平衡，不能有较大差异，否则会导致漏气或者损坏阀门。

8. 接线应参照接线示意图中所示，不可错误接线，否则将导致模块损坏或功能失效，出线应作相应保护。

9. 阀门调试完成后需做相应的保护措施，如防雨、防冻等。

10. 现场应有相关的警示标语，如：严禁踩踏，确保故障排除后方可开启等。

11. 阀门维修时请先关闭前后阀门，同时切断电磁阀电源。
