进口涡轮蝶阀具有哪些优点和进口涡轮蝶阀内部结构图
发布时间:2021/7/7
进口涡轮蝶阀是由涡轮头与蝶阀阀体组合而成的一种蝶阀，根据操作方式属于手动蝶阀的范畴，它的操作需要人工来进行，具体就是人工通过转动涡轮头上的手轮，来控制蝶阀的开启和关闭。
虽然同属于手动蝶阀，但是相比较来说，涡轮蝶阀的使用范围比手柄蝶阀更广，用途也多。原因是手柄蝶阀受到操作扭矩的限制，只适宜在管道口径小于DN250mm的场合使用，如果口径太大超过了这个口径范围，人工操作开关将变得十分困难，严重可能会导致手柄断裂。涡轮蝶阀因为配备了涡轮头，通过涡轮驱动使蝶阀的开启和关闭更加省力，所以涡轮驱动的蝶阀不论大小口径都非常适合。

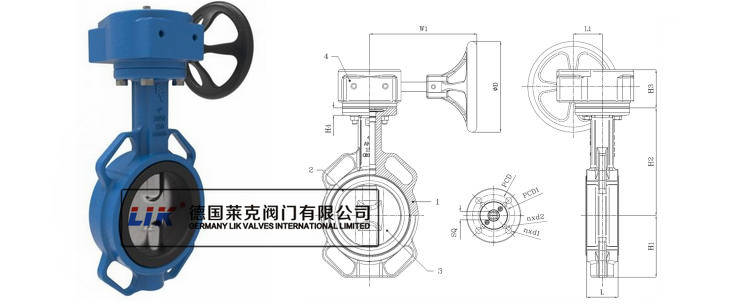

进口涡轮蝶阀结构图
1.蜗轮箱防护等级达到IP65。
2.蜗轮箱定期做防尘和防喷淋型式试验，保证产品防护性能可靠。
3.蜗轮箱做强度试验，手轮端边缘加890N力，蜗轮头任何部位无损坏，无永久变形。
4.蜗杆采用45号钢调质处理，综合力学性能好，寿命长。
5.蜗杆与蜗杆轴连接销钉采用45号钢淬火处理，强度高，连接可靠。
6.箱盖与箱体的紧固件采用六角头螺栓和弹簧垫圈及平垫圈组合件，拆装方便，连接可靠。
7.蜗轮采用专用的蜗轮滚刀加工，配合紧密可靠，接触面宽，摩擦力小，同时可以自由装卸蜗轮，便于安装。
8.蜗轮与蜗杆采用正变位，齿厚加厚，刚性好，传动极限力矩大。
虽然同属于手动蝶阀，但是相比较来说，涡轮蝶阀的使用范围比手柄蝶阀更广，用途也多。原因是手柄蝶阀受到操作扭矩的限制，只适宜在管道口径小于DN250mm的场合使用，如果口径太大超过了这个口径范围，人工操作开关将变得十分困难，严重可能会导致手柄断裂。涡轮蝶阀因为配备了涡轮头，通过涡轮驱动使蝶阀的开启和关闭更加省力，所以涡轮驱动的蝶阀不论大小口径都非常适合。
进口涡轮蝶阀结构图
进口涡轮蝶阀具有以下优势：
1.蜗轮箱防护等级达到IP65。
2.蜗轮箱定期做防尘和防喷淋型式试验，保证产品防护性能可靠。
3.蜗轮箱做强度试验，手轮端边缘加890N力，蜗轮头任何部位无损坏，无永久变形。
4.蜗杆采用45号钢调质处理，综合力学性能好，寿命长。
5.蜗杆与蜗杆轴连接销钉采用45号钢淬火处理，强度高，连接可靠。
6.箱盖与箱体的紧固件采用六角头螺栓和弹簧垫圈及平垫圈组合件，拆装方便，连接可靠。
7.蜗轮采用专用的蜗轮滚刀加工，配合紧密可靠，接触面宽，摩擦力小，同时可以自由装卸蜗轮，便于安装。
8.蜗轮与蜗杆采用正变位，齿厚加厚，刚性好，传动极限力矩大。
