进口气动球阀单作用和双作用的区别
发布时间:2022-5-12

进口气动球阀单作用和双作用的区别

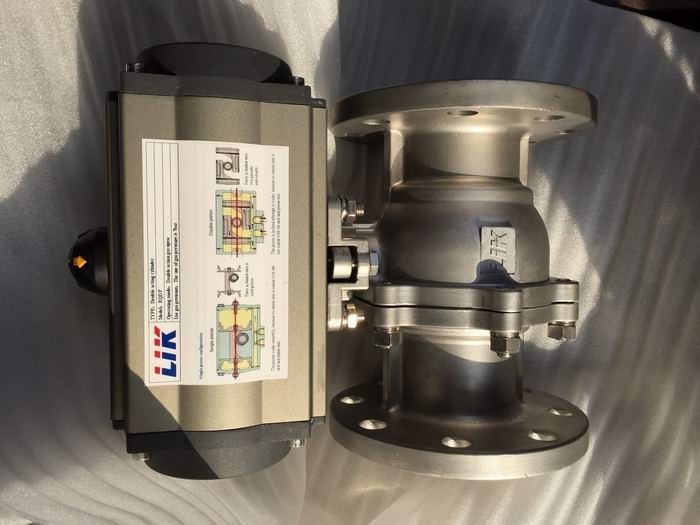

进口气动球阀是用压缩空气来驱动的阀门,是由气动活塞式执行器与球阀组成。进口气动球阀在管道中可任意位置安装,只需要用气动执行器用气源旋转90度的操作和很小的转动力矩就能关闭严密。完全平等的阀体内腔为介质提供了阻力很小、直通的流道

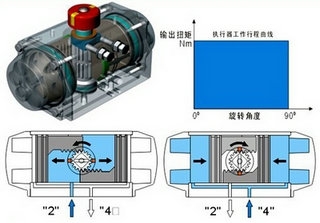

进口气动球阀气动执行器分为单作用气动执行器与双作用气动执行器主要是利用压缩空气来驱动阀门开关或调节介质流量的执行装置,也被称作气动执行机构或气动装置,一般与阀门配套使用。当压缩空气从A管咀进入气动执行器时,气体推动双活塞向两端(缸盖端)直线运动,活塞上的齿条带动旋转轴撒谎功能的齿轮逆时针方向转动90度,阀门即被打开。此时气动执行阀两端的气体随B官咀排出。反之,当压缩空气从B官咀进入气动钮为执行器的两端时,气体推动双塞向中间直线运动,活塞上的齿条带动旋转轴撒谎能够的齿轮顺时针方向转动90度,阀门即被关闭。此时气动执行器中间的气体随A管咀排出。以上为标准型的传动原理。根据用户需求,气动执行器可装置成与标准型相反的传动原理,即选准轴顺时针方向转动为开启阀门,逆时针方向转动为关闭阀门。单作用(弹簧复位型)气动执行器A管咀为进气口,B管咀为排气孔(B管咀应安装消声器)A管咀进气为开启阀门,断气时靠弹簧力关闭阀门。



进口气动球阀双作用气动执行器:




进口气动球阀双作用气动执行器就是通气的情况下气动执行器就开始转动打开阀门,当要关闭阀门的时候另外一边通气才能关闭,是靠气缸复位的,在失去气源的时候只能保持原位;简单来说就是你给气,气动执行器开始转动打开阀门,当要关闭阀门时,需要另外一边给起才能关闭!



进口气动球阀单作用气动执行器:

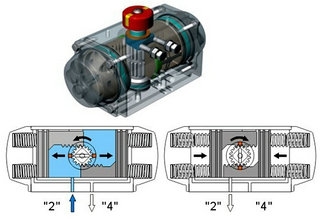

单作用气动执行器在通气的情况下气动执行器打开阀门,不通气源的情况下自动关闭,单作用气动执行器靠弹簧自动复位,一般在危险的工况中使用较多,比如输送可燃气体或可燃液体,在失去气源又出现紧急情况的时候,单作用气动执行机构能自动复位把危险降到低,而双作用一般不容易复位。单作用气动执行器一般分为常开型和常闭型。常开型:通气关,断气开;常闭型:通气开,断气关。

双作用就是你给气,气动执行器开始转动,打开阀门; 当要关闭阀门时需要要另外一边给起才能关闭!

单作用就是你给气就打开不给气就自动关闭了!






                  了解更多http://www.germanylikvalve.com/show-201.html进口气动球阀-调节型-切断型-德国莱克LIK品牌
