进口碳钢闸阀是闸阀系统中得一种，只是材质不一样而已，材质是碳钢，启闭件是闸板，闸板的运动方向与流体方向相垂直，只能作全开和全关， 不能作调节和节流。

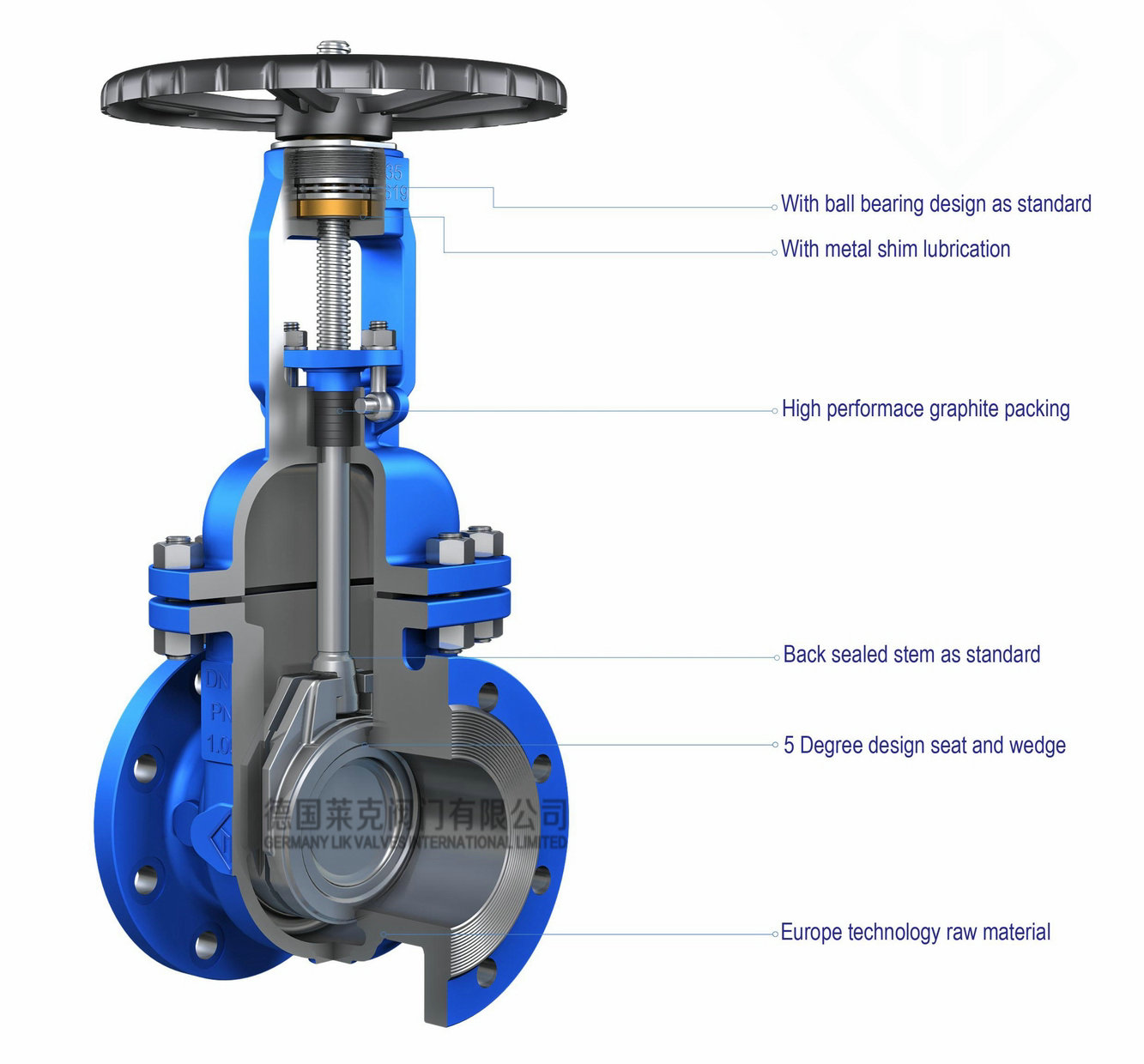

闸板有两个密封面，最常用的碳钢闸阀的两个密封面形成楔形、楔形角随阀门参数而异。其中楔式闸阀的闸板可以做成一个整体，叫做刚性闸板;也可以做成能产生微量变形的闸板，以改善其工艺性，弥补密封面角度在加工过程中产生的偏差，这种闸板叫做弹性闸板。碳钢闸阀阀体采用精密铸造，精确的几何尺寸使得阀体内部无需任何精加工即可保证阀门的密封性。
进口碳钢闸阀主要零件及材质
|
NO. |
零件名称 |
Qty. |
材料 |
NO. |
零件名称 |
Qty. |
材料 |
|
1 |
阀体 |
1 |
WCB |
13 |
压母 |
1 |
1035 |
|
2 |
阀座 |
2 |
A105+HF |
14 |
手轮 |
1 |
60-40-189 |
|
3 |
闸板 |
1 |
WCB+F6 |
15 |
锁母 |
1 |
A29 1035 |
|
4 |
阀杆 |
1 |
A182 F6 |
16 |
油杯 |
1 |
A570 Gr.A |
|
5 |
垫片 |
1 |
08F不锈钢+柔性石墨 |
17 |
螺栓 |
2 |
A193 B7 |
|
6 |
阀盖 |
1 |
WCB |
18 |
螺母 |
2 |
A194 2H |
|
7 |
密封座 |
1 |
A276 410 |
19 |
销轴 |
2 |
A29 1035 |
|
8 |
填料 |
1 |
柔性石墨+不锈钢 |
20 |
开口销 |
2 |
A570 Gr.A |
|
9 |
填料 |
4-5 |
|
21 |
螺柱 |
|
A193 B7 |
|
11 |
压套 |
1 |
A276 410 |
22 |
螺母 |
|
A194 2H |
|
12 |
压板 |
1 |
WCB |
23 |
铆钉 |
2 |
304 |
|
13 |
阀母 |
1 |
D-2 |
24 |
铭牌 |
1 |
304 |
进口碳钢闸阀安装注意事项
1.安装前须检查闸阀腔内和密封面等部位，不允许有污物或砂粒附着。
2.各连接部位螺栓，要求均匀拧紧。
3.检查填料部位要求压紧，既保证填料的密封性，也要保证闸板开启灵活。
4.用户在安装闸阀前，必须校对阀门型号，连接尺寸及注意介质流向，保证与阀门要求一致性。
5.用户在安装锻钢闸阀时，必须预留阀门驱动的必要空间。
6.驱动装置的接线须按线路图进行。
7.闸阀必须定期保养，不得随意碰撞及挤压，以免影响密封
