进口法兰式蝶阀安装标准说明-德国莱克LIK品牌
发布时间:2022/7/24

进口法兰式蝶阀安装标准说明

蝶阀是工业管路中最为常见的阀门种类之一,法兰式蝶阀本身结构比较小,只需把蝶阀放入管道两端法兰中间,用双头螺栓穿过管道上蝶阀专用法兰和法兰式蝶阀锁紧,就可控制管路的流体介质。法兰式蝶阀特别适用于空间狭窄或管道之间距离较短的场所,蝶阀处于完全开启位置时,蝶板厚度是介质流经阀体时唯一的阻力,因此通过该阀门所产生的压力较很小,故具有较好的流量控制特性。




进口法兰式蝶阀安装前说明


进口法兰蝶阀,蝶板的回转中心(即阀杆的中心)位于阀体的中心线和蝶板的密封面截面上。阀座可采用三元乙丙橡胶,丁晴橡胶,氟橡胶,耐磨橡胶,四氟阀座等等。关闭时蝶板的外圆密封面挤压橡胶阀座,使阀座产生弹性变形,从而形成弹性力作为密封比压保证蝶阀的密封。法兰蝶阀其密封原理和结构特点等同于普通中线型蝶阀。


注意事项


1、法兰蝶阀安装前检查蝶阀各部分部件无缺失,型号无误,检查阀体内无杂物,执行器内无阻塞。

2、将阀门和执行装置均置于关闭状态。

3、安装完毕后,对所用执行器进行调试。

4、蝶阀在安装前应保持干燥,不可露天存放。

5、安装蝶阀前要检查管道,确保管道内无焊渣等异物。

6、蝶阀阀体手动启闭阻力适中,蝶阀扭矩与所选执行器扭矩匹配。

7、蝶阀连接用法兰规格正确,管道对夹法兰与蝶阀法兰标准相符。建议使用蝶阀法兰,不得使用平焊法兰。

8、确认法兰焊接无误,蝶阀安装完毕后不得再焊接法兰,以免烫伤橡胶件。

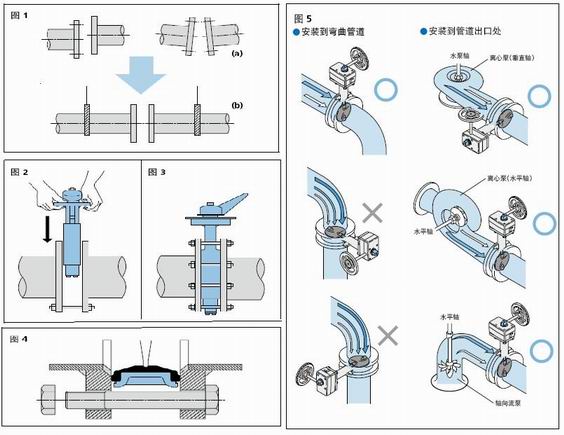

9、装好的管道法兰要进行对中,并与放入的蝶阀进行对中。

10、装上所有的法兰螺栓,并用手拧紧,将确认蝶阀与法兰已然对中,然后小心的启闭蝶阀,确保启闭灵活。

11、将阀门完全开启,用扳手按照对角线次序将螺栓拧紧,无需垫圈,切勿将螺栓拧的过紧,以防造成阀圈的严重变形,启闭扭矩过大。
