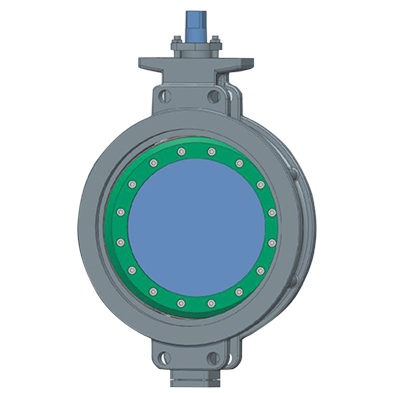

进口高性能蝶阀，采用双偏心结构设计。轴中心双偏离阀体结构中心，同时结合阀板圆弧密封面的设计，使阀板在打开时迅速脱离密封座，以减小密封面的磨擦力，阀板在关闭时具有更好的密封性能。并使阀门操作力大大减少，有效提高了蝶阀的控制精确度。该系列蝶阀密封寿命长；密封性能卓越，适用于一般腐蚀性气体，液体介质的调节和切断使用。
进口高性能蝶阀的特点
1、高性能调节切断型。即能作调节阀，又能作切断阀使用。
2、优秀的气体和液体隔绝功能和流量调节特性。
3、阀座处启闭摩擦小、无卡滞,使用寿命长。
4、易于更换和调节密封性能的密封环。
5、低操作力矩和可靠的力矩关断。
6、可根据客户需求，设计成防火结构。

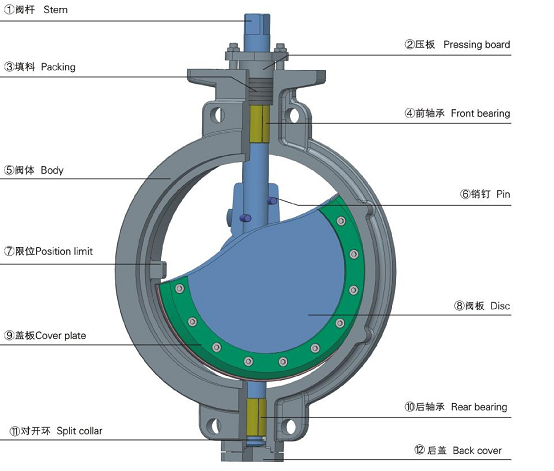

要零件材料
|
|
说明 |
材料 |
|
1 |
阀体 |
A216WCB、A352LCB、A351 CF8、A351 CF3、A351 CF8M、A351 CF3M |
|
2 |
嵌件 |
A216WCB、A352LCB、A351 CF8、A351 CF3、A351 CF8M、A351 CF3M |
|
3 |
蝶板 |
A216WCB、A352LCB、A351 CF8、A351 CF3、A351 CF8M、A351 CF3M |
|
4 |
轴 |
A182F6、A182F304、A182F316、A182 F304U A182F316L |
|
5* |
阀座 |
聚四氟乙烯（PTFE )、对位聚笨（PPL ) |
|
6 |
轴承 |
A351 CF8、A351 CF3、A351 CF8M |
|
7 |
隔坏 |
CF8、CF8M、304 |
|
8* |
轴密封 |
聚四氟乙烯（PTFE)、对位聚笨（PPL) |
|
9 |
压环 |
CF8、CF8M. 304 |
|
10 |
压板 |
CF8、CF8M、304 |
|
13 |
蝶板销子 |
CF8、CF8M、304 |
|
14 |
螺柱 |
304 |
|
15 |
螺母 |
304 |
|
29 |
指针(只对方头） |
|
|
41 |
上轴承隔环 |
CF8、CF8M、304 |
|
47* |
紧定环 |
CF8、CF8M、304 |
|
64 |
止推轴承 |
A351 CF8、A351 CF3、A351 CF8M |
