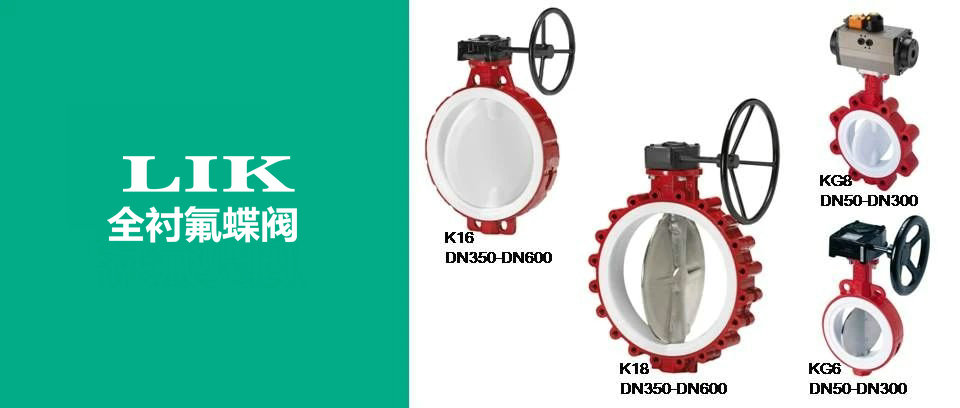

进口全衬氟蝶阀是在蝶阀阀座与密封面衬有氟塑料，具有零泄漏、寿命长及耐腐蚀性和耐磨性等优点。根据不同工况条件选择不同的衬里阀体，分为全衬氟蝶阀和半衬氟蝶阀。具有严密的密封性能，不仅有普通蝶阀的机械强度，又有高的耐腐蚀性、耐碱性的化学特性，在一般常规条件下的工况中比不锈钢蝶阀具有更高的性价比

进口全衬氟蝶阀产品特点

由PTFE、PFA等氟塑料衬里的阀体与蝶板，阻隔了与介质的直接接触，具有无与伦比的抗腐蚀、渗透和微生物污染的能力，以最少的维护获得更高的纯度和可靠性。

由弹性碟簧等组成的多重轴向密封系统，确保产品的的可靠性能，从而实现长期免维护操作。

由数控车床精密加工的PTFE阀座及蝶板，保证了产品有效的配合尺寸，获得更低的操作扭矩，从而延长使用寿命。

流线型蝶板设计以提供更大的流量需求。

进口全衬氟蝶阀技术参数

尺寸范围：2" - 12" (DN 50 - 300)

温度范围：-20°C~180°C

工作压力：max 150 psi（10bar）

泄漏等级：双向零密封

阀体材料：球墨铸铁

阀座材料：PTFE、RPTFE

阀板材料：CS+PTFE、SS+PTFE

阀杆材料：SS420、17-4PH

设计标准：API 609

测试标准：API 598

法兰标准：ASME B16.5 150级、EN 1092 PN10、PN16、JIS B2238 10K

上法兰标准：ISO5211

产品应用：高腐蚀性、有毒介质、酸、碱、超纯水

杆轴向多重密封系统

莱克为可靠、免维护的服务而精心设计三步阀杆密封系统提供无与伦比的密封，可实现长期零泄漏性能

一级密封经由弹性碟簧向衬里阀板轴头的球状弧形表面传送预受压力；

二级密封在阀板上下毂加工出的凹槽内加入了带弹性的四氟密封环，密封环是由纯PTFE材料包

覆在阀座表面，当阀门装配过程中，密封环受到阀板与阀座压缩,并受到挤压,在阀板与阀座表面

生向上向下的压力,从而起到密封；

三级密封在阀杆中部采用压力块和O型密封环的配合, 经弹性碟簧和阀门装配过程中的挤压, 向

轴向传送预受压力,使O型密封环抽紧阀座凸出衬层。
